Inhaltszusammenfassung für Vivotek FD7132
-
Seite 2: Warnung Vor Der Installation
Warnung vor der Installation Netzwerkkamera bei Halten Sie die Netzwerkkamera von Rauchentwicklung oder Wasser und sonstiger Feuchtigkeit ungewöhnlichem Geruch sofort fern. Falls die Netzwerkkamera nass oder feucht geworden sein sollte, abschalten. schalten Sie sie sofort aus. Wenden Sie sich in solchen Fällen an Wenden Sie sich in solchen Fällen an Ihren Fachhändler. - Seite 3 Netzwerkkamera bei Gewittern nicht Netzwerkkamera nur auf feste anfassen. Unterlagen abstellen. Zerlegen Sie die Netzwerkkamera Netzwerkkamera nicht fallen lassen. nicht. Keine Fremdkörper, z. B. Nadeln, in die Netzwerkkamera einführen. DE - 74...
-
Seite 4: Packungsinhalt Kontrollieren
Packungsinhalt kontrollieren FD7132 Netzadapter Software-CD Ausrichtungsaufkleber Kurzinstallationsanleitung Garantiekarte Schraubendreher Schrauben und E/A-Anschluss DE - 75... -

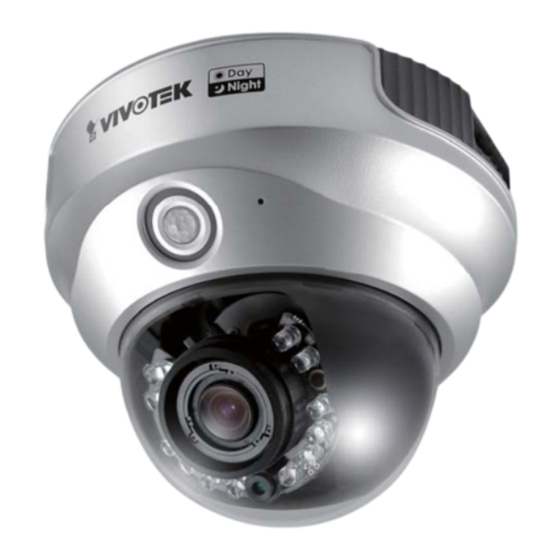

Seite 5: Beschreibung Der Teile
Sie die Kamera installieren. Bohrungen Network Camera Haubenabdeckung RoHS Model No: FD7132 MAC:0002D107258A This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1)This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. -
Seite 6: Hardwareinstallation
Hardwareinstallation Lösen Sie mit dem Schraubenzieher zuerst die Haubenabdeckung vom Kameraunterteil. Befolgen Sie die folgenden Schritte, um die Kamera zu befestigen - entweder an der Decke oder an einer Wand. Montagetipps Vor der Montage der Kamera suchen Sie sich eine Stelle aus, die Ihnen am besten passt. -
Seite 7: Netzwerkverwendung
Netzwerkverwendung Allgemeine Verbindung (ohne PoE) 1. Falls Sie externe Geräte, wie Sensoren und Alarmanlagen haben, so stellen Sie eine Verbindung mit der Allgemeinen E/A Anschlussleiste her. 2. Schließen Sie die Kamera über ein Ethernetkabel an einen Hub an. 3. Verbinden Sie das Netzkabel der Netzwerkkamera mit einer Steckdose. 1: Strom 2: Digitaler Ausgang 3: Digitaler Eingang... -
Seite 8: Bei Verwendung Eines Switch Ohne Poe
Power over Ethernet (PoE) Bei der Verwendung eines Switch mit PoE Die Kamera ist PoE-kompatibel und ermöglicht die Stromübertragung über ein einzelnes Ethernetkabel. Siehe folgende Abbildung zum Anschluss der Kamera eines Switch mit PoE mithilfe eines Ethernetkabels. PoE Switch Bei Verwendung eines Switch ohne PoE Verwenden Sie eine PoE-Power-Injector (optional), um diesen zwischen die Kamera und einem Switch ohne PoE zwischen zu schalten. -
Seite 9: Ip-Adresse Zuweisen
Sie bitt auf die Schaltfläche “Weiter”, um das Programm fortzusetzen. Installation Wizard 2 3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerk- kameras in demselben LAN. 4. Nach der Suche erscheint das Haupt-Installationsfenster. Klicken Sie auf die MAC- Adresse, die mit der Adresse am Boden des Gerätes übereinstimmt, um den Internet... - Seite 10 Betriebsfertig 1. Zugriff auf die Netzwerkkamera aus dem Internet. 2. Erhalten Sie Live - Videoaufnahmen mittels Internet Browsern oder durch Aufnahmepro- gramme. 3. Es wird empfohlen Iris reparieren auf der Audio und Video Seite zu wählen (Wählen Sie Konfiguration > Erweiterter Modus > Audio und Video), um die Iris auf den Maximal- wert einzustellen;...
-
Seite 11: Objektiv Einstellen
Objektiv einstellen Je nach Live-Bild, das von der Kamera abgerufen wird, stellen Sie das Kameraobjektiv wie folgt ein: Zum Einstellen des Betrachtungswinkels 1. Lösen Sie die Schwenkschraube und drehen Sie das Objektivmodul nach links und rechts. Danach können Sie die Schwenkschraube festziehen. 2. - Seite 12 Abschluss Befestigen Sie die Kuppelabdeckung an der Kamera. Befestigen Sie die beiden Kuppela bdeckungsschrauben mit einem Schraubendreher. Abschließend sicherstellen, dass alle Kamerateile sicher angebracht wurden. Der mitgelieferte Schraubendreher dient exklusiv für die Kuppelabdeckungsschrauben. Werfen Sie den Schraubendreher nicht weg, da Sie diesen u. U. später noch zur Einstellung des Objektivs benötigen könnten.
- Seite 13 P/N: 625006600G Ver.1.01 Copyright 2008 VIVOTEK INC. All right reserved.
