BMW E46 Einbauanleitung Seite 7

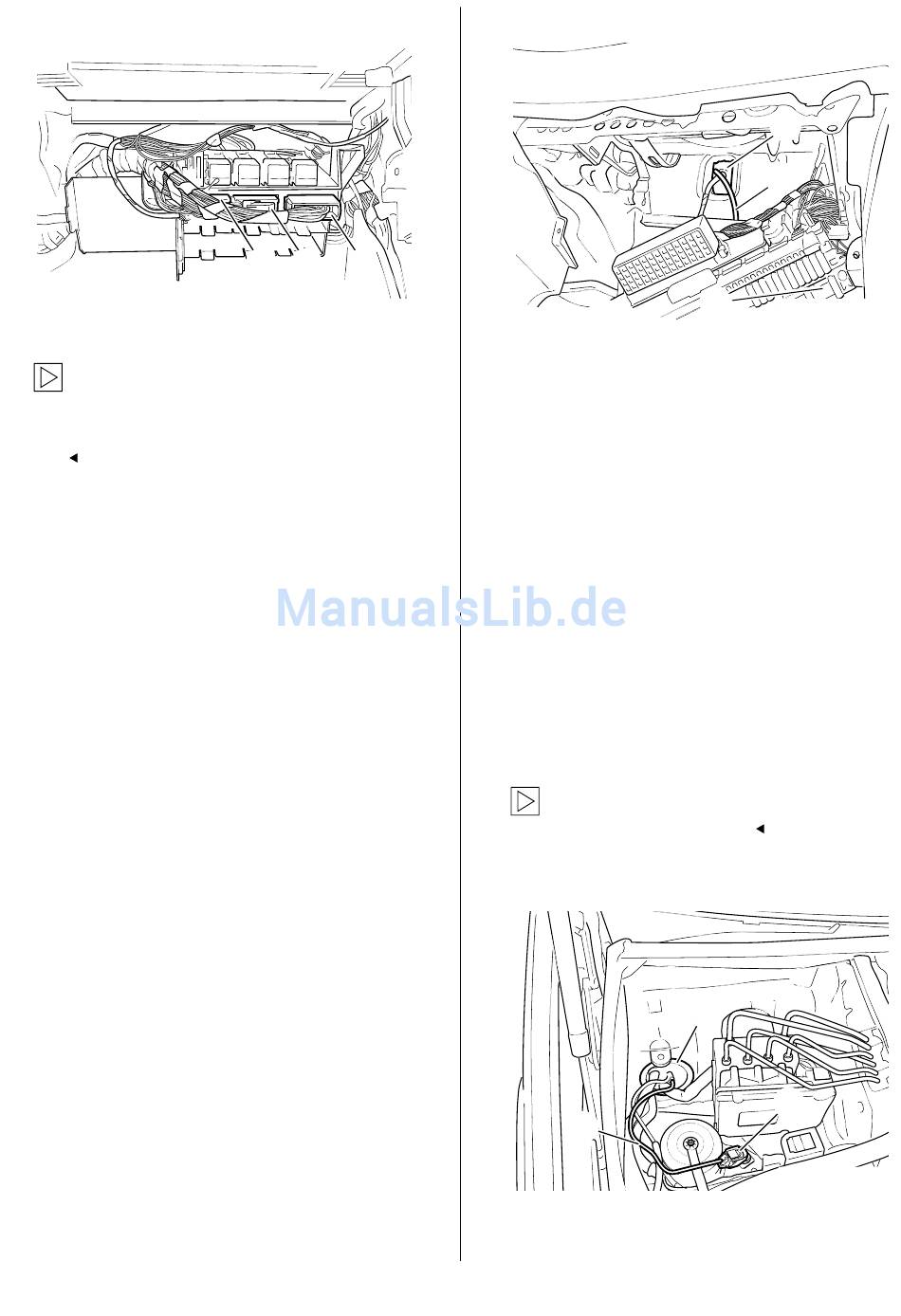

Anschluß am Grund-Modul
Stecker (1, 2 und 3) vom Grund-Modul abziehen.
Je nach Fahrzeugausstattung kann es vor-
kommen, daß der schwarze 26polige Stecker X254
(3) nicht vorhanden ist. In diesem Fall ist der
beigelegte Stecker aus dem Einbausatz zu verwen-
den.
Anschluß am schwarzen 26poligen Stecker
X254 (3)
Flachsteckkontakt (Schalter Heckklappen-
C1
schloß), Kabelfarbe braun/blau am Pin 10
einstecken.
Flachsteckkontakt (Motorraumkontakt),
C2
Kabelfarbe violett/grün am Pin 7 einstecken.
Flachsteckkontakt (Notstromsirene), Kabel-
C3
farbe schwarz/blau am Pin 8 einstecken.
Flachsteckkontakt (Ultraschall-Modul),
C4
Kabelfarbe schwarz/gelb am Pin 24 ein-
stecken.
Flachsteckkontakt (Leuchtdiode), Kabelfarbe
C5
grau/schwarz/gelb am Pin 23 einstecken.
Flachsteckkontakt (Neigungsgeber), Kabel-
C6
farbe schwarz/blau/gelb am Pin 6 ein-
stecken.
Flachsteckkontakt (Aktivierung/DWA), Kabel-
C7
farbe schwarz/rot am Pin 5 einstecken.
3 2 1
F 46 82 033 R
Anschluß am schwarzen 4poligen Stecker X372
Abzweige G1-G4 (2) durch die Gummitülle (1) hin-
ter dem Sicherungskasten A46 (3) schieben.
Abzweige G1-G4 wie folgt in Steckgehäuse G ein-
stecken:
Flachsteckkontakt (Notstromsirene) Klemme
G1
31, Kabelfarbe braun in beiliegenden 4poli-
gen schwarzen Stecker X372 Pin 1 ein-
stecken.
Flachsteckkontakt (Notstromsirene) Not-
G2
stromsirene/Ein, Kabelfarbe schwarz/rot in
beiliegenden 4poligen schwarzen Stecker
X372 Pin 2 einstecken.
Flachsteckkontakt (Notstromsirene) Klemme
G3
30, Kabelfarbe rot/schwarz in beiliegenden
4poligen schwarzen Stecker X372 Pin 3 ein-
stecken.
Flachsteckkontakt (Notstromsirene) Alarm/
G4
Ein, Kabelfarbe schwarz/blau in beiliegenden
4poligen schwarzen Stecker X372 Pin 4 ein-
stecken.
Es ist darauf zu achten, daß die Abzweige G2
und G3 nicht vertauscht werden.
Anschluß am schwarzen 3poligen Stecker
X161 (3)
1
Abzweige I1 und I2 (1) durch die Gummitülle (2) in
den Motorraum schieben.
1
2
3
F 46 82 034 R
2
3
F 46 82 035 R
7
