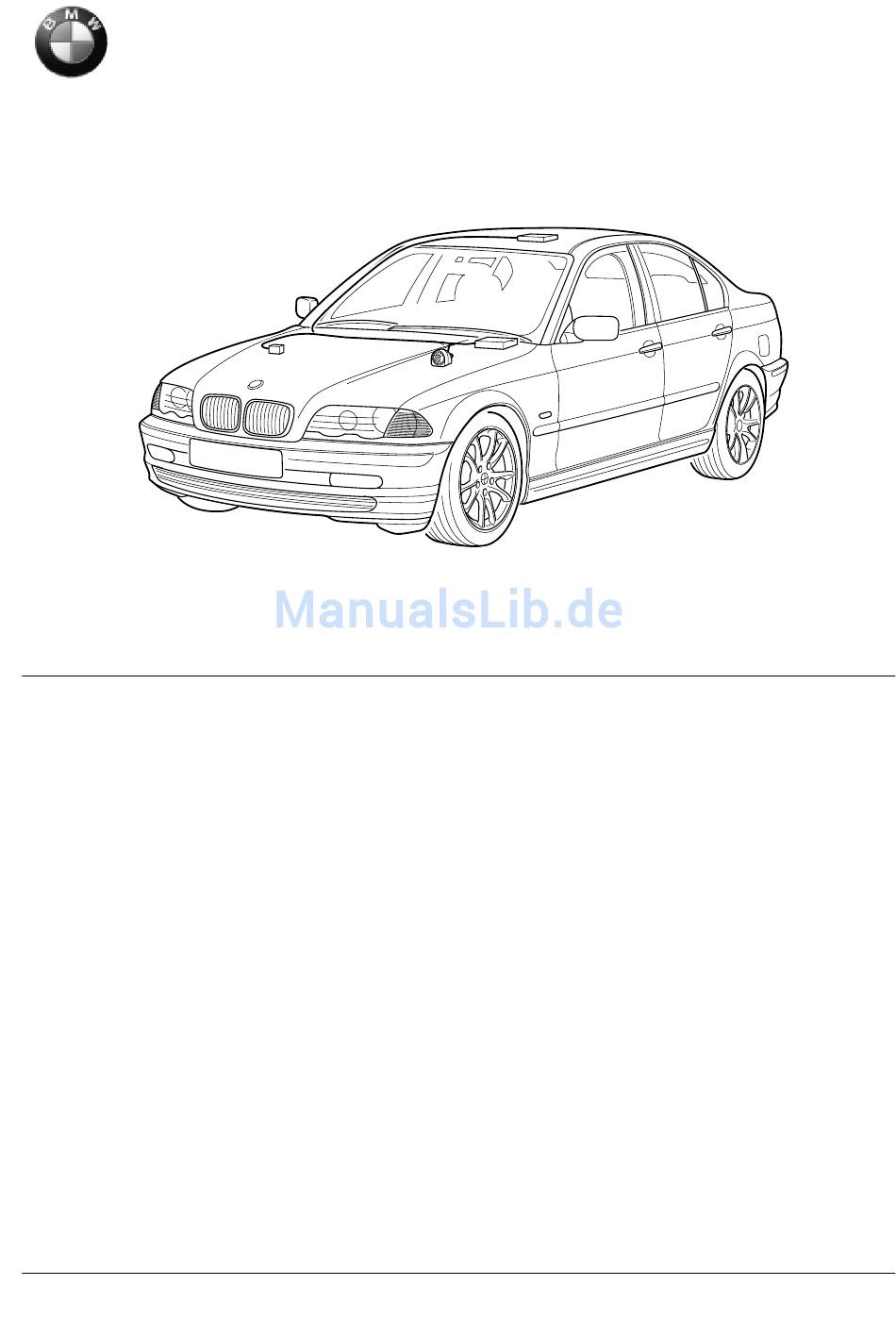

BMW E46 Einbauanleitung

BMW E46 Einbauanleitung

Diebstahlwarnanlage (dwa) für bmw 3er-reihe (e46,2,4)rechtslenker mit funkfernbedienung ab band
Vorschau ausblenden Andere Handbücher für E46:

Werbung

Teile und Zubehör - Einbauanleitung
F 46 0046 2W
Diebstahlwarnanlage (DWA)
für BMW 3er-Reihe (E46/2/4) Rechtslenker mit Funkfernbedienung ab Band
(Nur zum Gebrauch in der BMW HO bestimmt.)
Einbauzeit ca. 3,5 - 4,5 Stunden, die je nach Ausstattung des Fahrzeuges abweichen kann.
Elektrokenntnisse sind Voraussetzung.
BMW Parts and Accessories – Installation Instruction
Alarm system (DWA)
for BMW 3 Series (E 46/2/4) right-hand drive with remote control as standard
1
Best.-Nr. 01 29 9 416 440 II/99 Printed in Germany

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für BMW E46

  • Seite 1 Einbauzeit ca. 3,5 - 4,5 Stunden, die je nach Ausstattung des Fahrzeuges abweichen kann. Elektrokenntnisse sind Voraussetzung. BMW Parts and Accessories – Installation Instruction Alarm system (DWA) for BMW 3 Series (E 46/2/4) right-hand drive with remote control as standard Best.-Nr. 01 29 9 416 440 II/99 Printed in Germany...
  • Seite 2 Falls angegebene Pins, Kammern belegt sind, müssen Brücken, Doppelcrimpungen oder Paralellanschläge durch- geführt werden. Bohrhinweise Bohrungsränder entgraten und mit den von BMW vorgeschriebenen Korrosionsschutzmaßnahmen behandeln. Bohrspäne restlos entfernen. Bestellhinweis Die Abdeckung für das Ultraschall-Modul ist je nach Farbe der Innenausstattung extra zu bestellen (Teilenummer siehe ETK).
  • Seite 3: Inhaltsverzeichnis

    10. Anschluß Schalter Heckklappenschloß ....................12 11. Codierung ............................. 13 12. Funktionsprüfung ..........................14 13. Fehlersuchplan............................14 14. Schaltplan DWA (E46) ........................... 15 1. Notwendige Vorarbeiten am Fahrzeug - Fehlerspeicher ausdrucken - Fahrzeugbatterie abklemmen - Microfilter und Motorraumtrennwand zum Heiz-/Klimagerät ausbauen - Verkleidung im Fußraum links und rechts ausbauen...
  • Seite 4: Einbau- Und Verlegeschema

    2. Einbau- und Verlegeschema F 46 0041 2W Legende Anschluß Sicherungskasten und Grund-Modul Motorhaubenkontakt Notstromsirene Leuchtdiode (Nur Fahrzeuge von Serienbeginn bis einschließlich 8/99 die über einen freien Platz in der Schalterleiste verfügen, siehe Bestellhinweis auf Seite 2) Leuchtdiode Ultraschall-Modul Neigungsgeber Schalter Heckklappenschloß...
  • Seite 5: Anschlußübersicht Des Alarmanlagenkabelbaumes

    3. Anschlußübersicht des Alarmanlagenkabelbaumes C1-C7 G1-G4 F 46 82 029 R Kabel- Position Bezeichnung Signal Kabelfarbe Anschluß-/Einbauort im Fahrzeug querschnitt Flachsteckkontakt Kl. 30 rot/schwarz Am Sicherungskasten A46 Pin 30 Steckplatz-Nr. F67 0,75 mm Kl. 31 Kammverbinderkontakt braun 2,5 mm Kammverbinder, X219 hinter dem Handschufach Kammverbindergehäuse –––––...
  • Seite 6: Alarmanlagenkabelbaum Anschließen

    Kabel- Position Bezeichnung Signal Kabelfarbe Anschluß-/Einbauort im Fahrzeug querschnitt Flachsteckkontakt Alarm/ schwarz/blau An der Notstromsirene, 4poliger schwarzer Stecker 0,75 mm (Notstromsirene) X372, Pin 4 4poliges schwarzes ––––– ––––– An der Leuchtdiode, Stecker X514 ––––– Buchsengehäuse 3poliges schwarzes ––––– ––––– Am Motorraumkontakt, Stecker X161 –––––...
  • Seite 7 Anschluß am Grund-Modul Anschluß am schwarzen 4poligen Stecker X372 F 46 82 033 R F 46 82 034 R Stecker (1, 2 und 3) vom Grund-Modul abziehen. Abzweige G1-G4 (2) durch die Gummitülle (1) hin- ter dem Sicherungskasten A46 (3) schieben. Je nach Fahrzeugausstattung kann es vor- Abzweige G1-G4 wie folgt in Steckgehäuse G ein- kommen, daß...
  • Seite 8: Motorraumkontakt Einbauen

    3poligen schwarzen Stecker X161 (3) Pin 2 einstecken. Die Abbildungen F 46 82 035 R und F 46 82 036 R sind an einem E46 Linkslenkerfahrzeug auf- genommen worden. Bei E46 Rechtslenkerfahrzeugen befindet sich in diesem Bereich der Bremskraftverstärker.
  • Seite 9: Leuchtdiode Einbauen

    Nur Fahrzeuge voraussichtlich ab 4/99 7 . Leuchtdiode einbauen Nur Fahrzeuge von Serienbeginn bis einschließlich 8/99 mit einem freien Platz in der Schalterleiste F 46 0021 2W Notstromsirene (1) mit Sechskantmutter M6 (3) an den Halter (2) anschrauben. F 46 82 048 R Abzweig H, Stecker X514 (1) zu einem freien Platz in der Schalterleiste der Mittelkonsole verlegen.
  • Seite 10: Ultraschall-Modul Einbauen

    Nur Fahrzeuge mit Schiebe-Hebedach F 46 0045 2W F 46 82 042 R Leuchtdiode (1) einsetzen, ggf. Bohrung gering- fügig vergrößern. Leitungen der Leuchtdiode (1) Kabelfarbe rot/schwarz am Pin 1 des beigelegten 4poligen Beim Anbringen der Schablone (1) ist dar- schwarzen Steckgehäuses einstecken.
  • Seite 11 Leitungen die zum Stecker F (1) Einbaurichtung beachten, der Pfeil vom Ober- führen nach folgender Tabelle befestigt werden. teil des Einbaurahmens muß in Fahrtrichtung zeigen. Nur E46/2 Nur E46/4 Oberteil des Einbaurahmens (1) von oben in den 270 mm 270 mm Ausschnitt des Fahrzeughimmels einstecken.
  • Seite 12: Neigungsgeber Einbauen

    9. Neigungsgeber einbauen Abzweige D und E auf der rechten Seite entlang des Fahrzeugkabelbaumes im Seitenschweller nach hinten in den Gepäckraum verlegen. F 46 0030 2W Die Einbaupfeile am Ultraschall-Modul (1) und der Abdeckung (2) müssen in Fahrtrichtung zeigen. F 46 82 044 R Ultraschall-Modul (1) in die Abdeckung (2) einclip- Neigungsgeber (1) auf die Gewindebolzen M6 (2) sen.
  • Seite 13: Codierung

    Land Auswahl Australien Großbritannien Die Auswahl ist abhängig von der Länder- variante. Auswahl gemäß nachfolgender Tabelle treffen. Auswahl Schärfen und ent- schärfen über Fernbedienung/ Türschloß Auswahl Schärfen und ent- schärfen nur über F 46 82 046 R Fernbedienung Abzweig E (1) wie abgebildet in der Heckklappe Land Auswahl zum Schalter Heckklappenschloß...
  • Seite 14: Funktionsprüfung

    12. Funktionsprüfung Vorgang Rückmeldung 1. Diebstahlwarnanlage mit Funkschlüssel schärfen. Gleichzeitig werden Türen und Kofferraum verriegelt. 2. 1-faches Blinken der Warnblinkanlage, Alle Türen, Motorhaube, und Kofferraum sind geschlossen. Leuchtdiode beginnt zu blitzen. Neigungsgeber aktiv. Das Ultraschall-Modul wird ca. 30 Sekunden danach aktiviert. 3.
  • Seite 15: Schaltplan Dwa (E46)

    14. Schaltplan DWA (E46) X10015 A121 X254 X1582 0,35 0,50 0,75 0,50 0,50 0,50 0,50 0,75 0,50 0,50 0,50 0,50 BR/BL VI/GN SW/BL SW/GE GR/SW/GE SW/BL SW/RT RT/SW RT/SW SW/RT SW/GE X514 X514 0,50 X1736 RT/SW X1736 0,75 0,50 SW/RT...
  • Seite 16 Legende Grund-Modul Sicherungskasten A121 Ultraschall-Modul Neigungsgeber Notstromsirene Motorraumkontakt S167 Schalter Heckklappenschloß Leuchtdiode X161 3poliger schwarzer Stecker X219 Kammverbinder X254 26poliger Stecker schwarzer X372 4poliger schwarzer Stecker X514 4poliger schwarzer Stecker X1191 3poliger schwarzer Stecker X1222 6poliger schwarzer Stecker X1582 4poliger schwarzer Stecker X1736 Verbinder Klemme 30 X10015 Anschlußleiste im Sicherungskasten A46...
  • Seite 17 Alarm system (DWA) for BMW 3 Series (E46/2/4) right-hand drive with remote control as standard (Only for use within the BMW dealer organisation). Table of contents Fitting time approx. 3.5 to 4.5 hours, depending on the condition of and equipment in the car.
  • Seite 18: Connection Diagram For The Alarm System Wiring Harness

    3. Connection diagram for the alarm system wiring harness F 46 82 029 Cable cross- Item Description Signal Cable colour Connection location in the car section Blade terminal contact Term. 30 red/black At fuse box A46, pin 30, slot No. F67 0.75 mm Term.
  • Seite 19: To Connect The Alarm System Wiring Harness

    Figures F 46 82 035 R and F 46 82 035 R show lock switch), brown/blue cable, to pin 10. an E46 left-hand drive car. On E46 right-hand drive versions the brake booster C2 Connect the blade terminal contact (engine is in this position.
  • Seite 20: To Install The Engine Compartment Contact

    F 46 0044 2W Deburr drilled holes and treat them with the Mark dimensions A and B on the centre console (1) anti-corrosive prescribed by BMW. Remove all drill as shown. Centrepunch the marked position and chippings. carefully drill and deburr a hole with a 8.0 mm drill bit.
  • Seite 21: To Install The Tilt Alarm Sensor

    Connect the black 6-pin plug X1222 to the tilt the cables which lead to plug F (1) using insulation alarm sensor (1). tape as set out in the following table. E46/2 only E36/4 only 10. To connect the boot lid lock 270 mm...
  • Seite 22: Function Test

    Select ZCS coding Country Selection Great Britain Select Series Select Retrofit In some countries the alarm system may only be armed and disarmed using the remote control. Select system Alarm system Make the selection as set out in the table above. Select With continuous Start automatic coding (confirm with "Y").
  • Seite 23: Troubleshooting Chart

    1.Check cables for continuity with a multimeter boot is opened the alarm is not cables between the base triggered module and the contacts 2. Contact defective 2.Replace contact 14. Wiring diagram for E46 alarm system F 46 82 047 R Legend Base module Fuse box A121...
