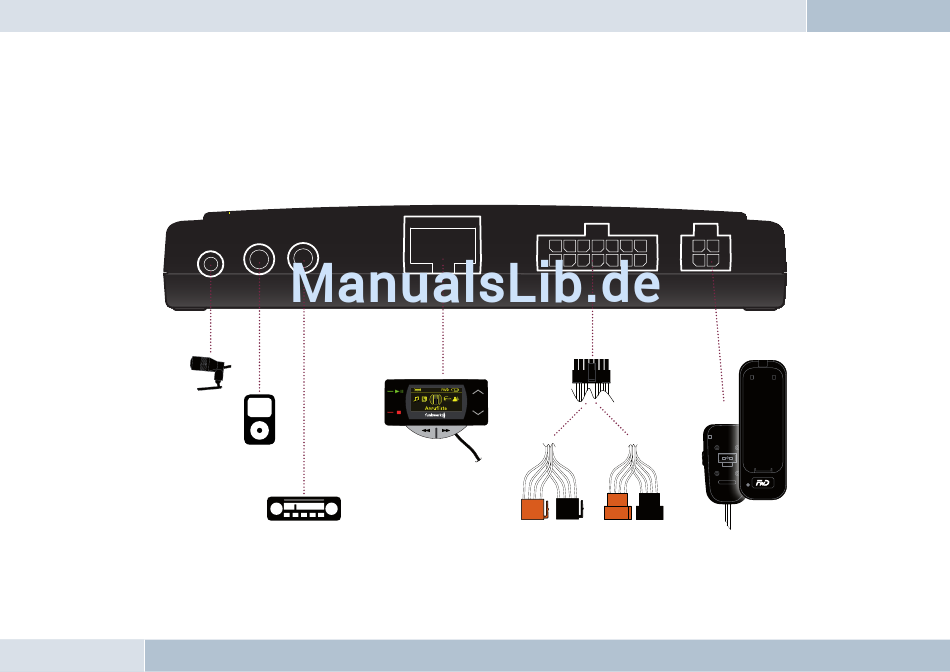

Abb. 14: Anschluss Elektronikbox - Funkwerk EGO FLASH Bedienungsanleitung

[3] Der Line-Out der Elektronikbox ist mit dem Line-In des Autoradios zu verbinden. In Abhängigkeit des Line-In am
Autoradio bieten sich folgende Verbindungskabel an:
→ Verbindungskabel 3,5 mm Stereo Klinkenstecker auf 3,5 mm Stereo Klinkenstecker (l = 1,5 m)
→ Verbindungskabel 3,5 mm Stereo Klinkenstecker auf Cinch-Stecker (l = 1,5 m)
→ Verbindungskabel 3,5 mm Stereo Klinkenstecker auf Mini-ISO (l = 1,5 m)
[4] Das Bedienteil mit Display muss an die Buchse für das Bedienteil angeschlossen werden.
[5] Der 14polige Stecker des ISO-Anschlusskabels muss mit der Elektronikbox verbunden werden.
[6] Optional kann an die Buchse „Ladeanschluss" die Grundplatte für den Ladecradle angeschlossen werden.
Abb. 14:
Anschluss
Elektronikbox
[1]
EGO FLASH
[4]
[2]
[3]
[6]
[5]
