6.5
Installation des ISO-Anschlusskabels
Bevor mit der Installation des Kabels begonnen wird, muss die Batterie abgeklemmt werden. Dazu ist das Massekabel vom Minus-
pol der Batterie abzuklemmen. Der Installationsvorgang des Kabels ist den Abbildungen zu entnehmen.

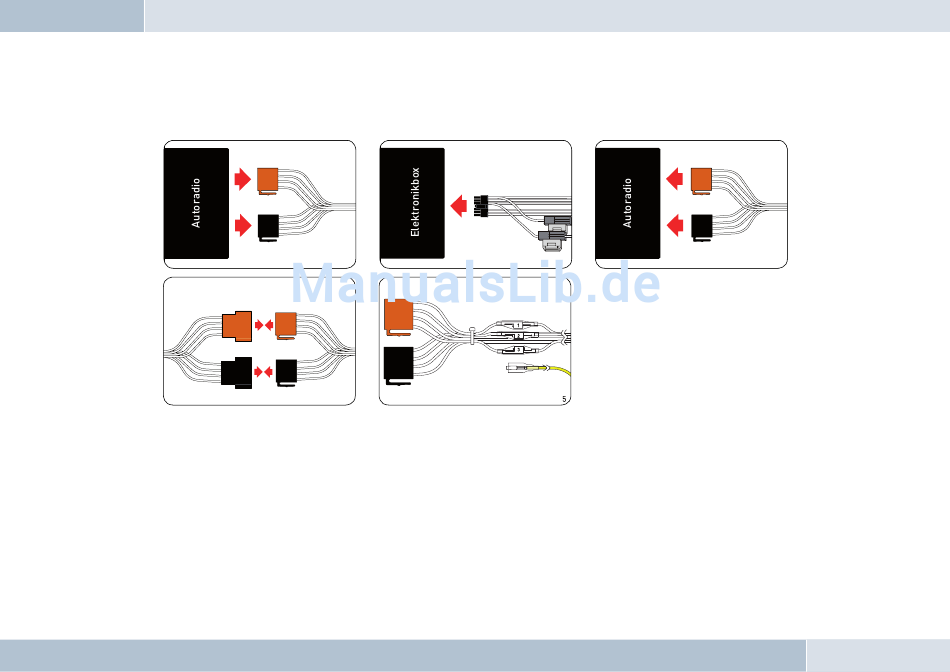

Abb. 09:
Installationsvorgang
EGO FLASH ISO-Stecker mit
KFZ-Kabelbaum ISO-Stecker verbinden
Nach Abschluss der Installation ist das Massekabel an denMinuspol der Batterie anzuklemmen.
6.5.1 Prüfung der Mute-Eingänge
In Bild 5 der Abbildung 09 sind die Mute-Eingänge 1–3 zu sehen. An einen dieser Eingänge wird das gelbe Mute-Kabel der Frei-
sprecheinrichtung angeschlossen. Welcher Mute-Eingang zu nutzen ist, entnehmen Sie bitte der Tabelle:
KFZ-Kabelbaum ISO-Stecker
vom Autoradio abziehen
1
4
14 poligen Anschlussstecker
des ISO-Anschlusskabels
mit EGO FLASH verbinden
2
gelbes Mute-Kabel mit einem
der drei Mute-Eingänge
verbinden (siehe Tabelle)
EGO FLASH ISO-Stecker
mit Autoradio verbinden
3
14
|
15
