6.3
Einbau
BESCHÄDIGUNG WICHTIGER FAHRZEUGTEILE! Beim Bohren von Befestigungslöchern oder Eintreiben von Blechschrauben können
wichtige Fahrzeugteile beschädigt werden. Achten Sie auf ausreichende Baufreiheit auch hinter den Schrauben- und Bohrlöchern!
6.3.1 Elektronikbox befestigen
Für eine Reihe von PKW-Typen sind im Fachhandel Einbau-
konsolen erhältlich. Sie nehmen alle Elemente der EGO
FLASH, auch die Elektronikbox, auf. Wenn keine Einbau-
konsole verwendet wird, gehen Sie wie folgt vor:
Befestigungspunkte festlegen
Achten Sie darauf, dass ca. 70 mm Platz für die Steckverbin-
dungen frei bleibt. Markieren Sie die Schraubenpositionen.
Elektronikbox befestigen
Benutzen Sie zur Befestigung der Elektronikbox vier Blechtreibschrauben mit den entsprechenden Unterlegscheiben. Wir empfehlen
eine Blechtreibschraube mit den Maßen „ST 2,9x25 DIN 7981". Diese sind optimal für die Befestigung der Elektronikbox geeignet.
Bohren Sie mit einem 2-mm-Bohrer vor.
6.3.2 Mikrofon befestigen
Befestigungspunkt festlegen
Der Mikrofonhalter hat auf seiner Rückseite einen selbstklebenden Streifen. In Form und Größe muss die Auflagefläche zur Klebe-
fläche am Mikrofonhalter passen. Das Anschlusskabel muss bis zur Elektronikbox reichen! Positionieren Sie das Mikrofon mit seiner
Schallöffnung in Sprechrichtung.
Klebestelle reinigen/entfetten
Klebeflächen müssen frei von Fett und Staub sein. Reinigen Sie die vorgesehene Stelle mit einem geeigneten Reinigungsmittel wie
z.B. Spiritus. Verwenden Sie nur solche Mittel, die Kunststoffe oder lackierte Holzflächen nicht anlösen und selbst nicht fettend wir-
ken. Ungeeignet sind z.B. Waschbenzin, Azeton, Terpentin, Tri-Chlor-Ethylen und ähnliche Reinigungsmittel.
Mikrofonhalter ankleben
Ziehen Sie die Schutzfolie vom Klebestreifen ab. Halten Sie den Mikrofonhalter im Abstand von einigen Millimetern über die ge-
wünschte Einbauposition. Prüfen Sie die Position nochmals. Eine spätere Korrektur des angeklebten Teils ist nicht möglich. Setzen
Sie den Mikrofonhalter auf die Klebestelle und üben Sie kurz mäßigen Druck aus.
Mikrofon befestigen
Befestigen Sie nun das Mikrofon durch Aufstecken am Halter und richten es in Sprechrichtung aus.
EGO FLASH

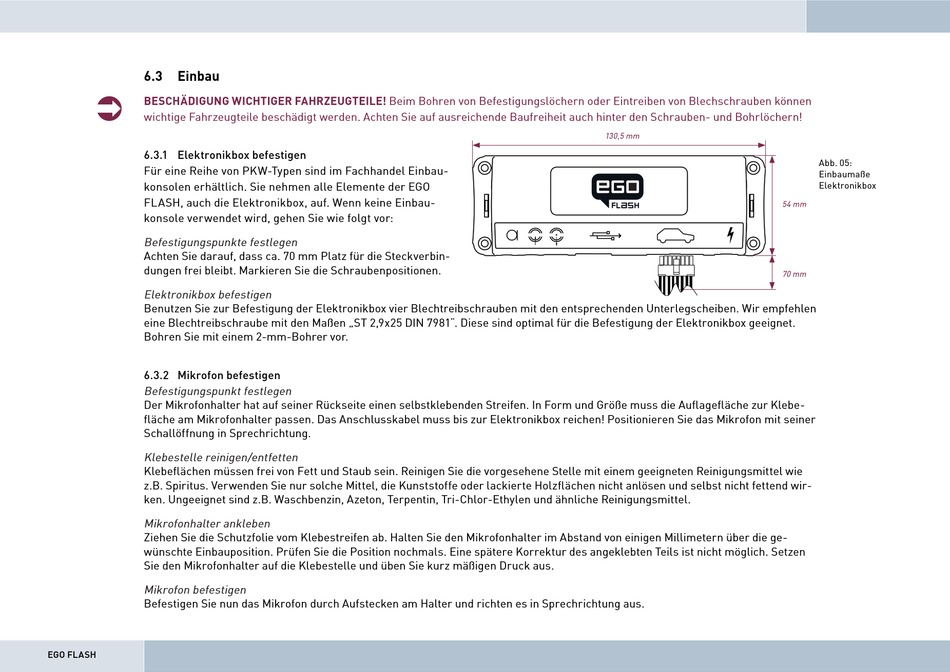

Abb. 05:
Einbaumaße
Elektronikbox
