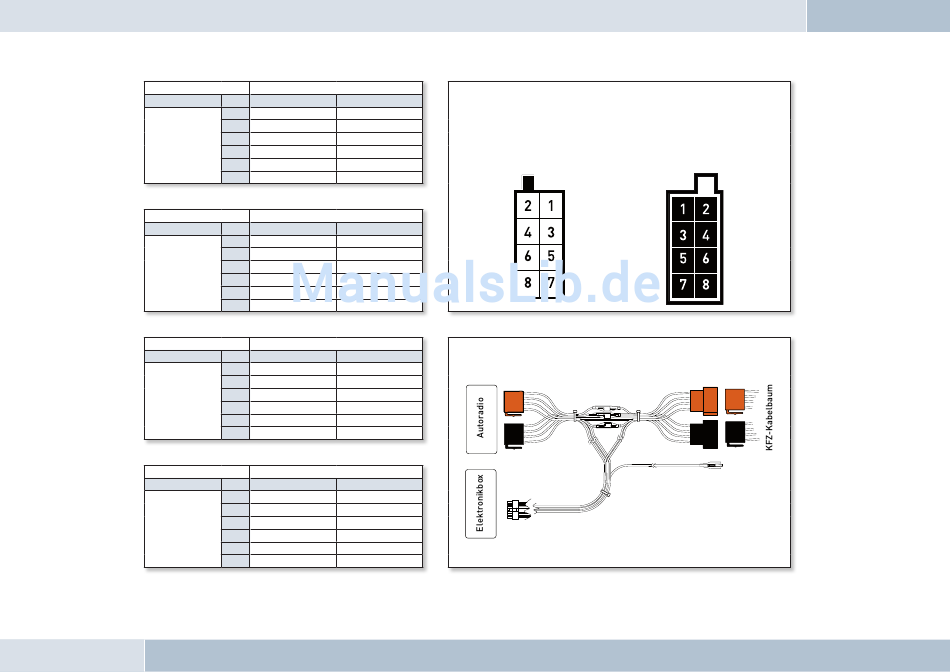

Abb. 10: Pin-Belegung Typabhängig; Abb. 10A: Steckerbelegung; Abb. 10B: Anschluss System - Funkwerk EGO FLASH Bedienungsanleitung

Abb. 10:
Pin-Belegung
Radio-Typ
typabhängig
Audi,
Volkswagen,
Grundig
Radio-Typ
Ford,
Mercedes,
Porsche,
Becker
Radio-Typ
Blaupunkt
Radio-Typ
Philips
EGO FLASH
Buchsenkontaktgehäuse
Pin Leitungsfarbe Funktion
1
2 Mute
3
4 blau Zündung (Kl. 15)
7 rot Dauerplus (Kl. 30)
8 braun Masse (Kl. 31)
Buchsenkontaktgehäuse
Pin Leitungsfarbe Funktion
1
2
3 Mute
4 rot Dauerplus (Kl. 30)
7 blau Zündung (Kl. 15)
8 braun Masse (Kl. 31)
Buchsenkontaktgehäuse
Pin Leitungsfarbe Funktion
1
2 Mute
3
4 rot Dauerplus (Kl. 30)
7 blau Zündung (Kl. 15)
8 braun Masse (Kl. 31)
Buchsenkontaktgehäuse
Pin Leitungsfarbe Funktion
1 Mute
2
3
4 rot Dauerplus (Kl. 30)
7 blau Zündung (Kl. 15)
8 braun Masse (Kl. 31)
Belegung der Versorgungssteckverbinder
Belegung der Buchse Belegung des Steckers
von hinten (siehe Tabelle)
Abb. 10a:
Steckerbelegung
von hinten
Abb. 10b:
Anschluss System
