3 Einsatzmöglichkeiten
Die kabelgebundene Gegensprechanlage
Vivaldi INCOM
Rezeptionen, Ver-kaufsschalter, Restaurants
usw . Sie besteht aus einer Basisstation mit
integriertem Verstärker, einer Rufstation und
einem Steckernetzgerät
Stromversorgung .
Befestigung der Rufstation liegt bei .
Die Basisstation verfügt über einen einge-
bauten Lautsprecher mit Lautstärkeregelung,
ein abnehm bares Schwanenhals mikrofon sowie
eine Sprechtaste . Zur besseren Verständlichkeit
in lauter Umgebung kann ein Kopfhörer ange-
schlossen werden . Die Ruf station, mit einge-
bautem Lautsprecher und Mikrofon, wird über
drei Kabel mit der Basisstation verbunden . Sie
besitzt zusätzlich eine Ruftaste zum Auslösen
eines Signaltons .

4 Montage der Rufstation

4.1 Klebemontage
Über die zwei beiliegenden Klettringe kann die
Rufstation an eine Glasscheibe geklebt werden.
1)Die Ringe, die über Klettverschluss mitein
geklebt werden.-ander verbunden sind, trennen.
Bei die Ringe besitzen auf ihrer Rückseite eine
Klebeschicht unter einer abziehbaren Folie.
2)Von einem der Ringe die Folie abziehen und ihn
auf die Rückseite der Rufstation kleben.
3)Vom zweiten Ring die Folie abziehen und ihn an
die gewünschte Stelle auf der Glasscheibe kleben.
4)Die Rufstation mit ihrem Klettring an den
Klettring auf der Glasscheibe heften.

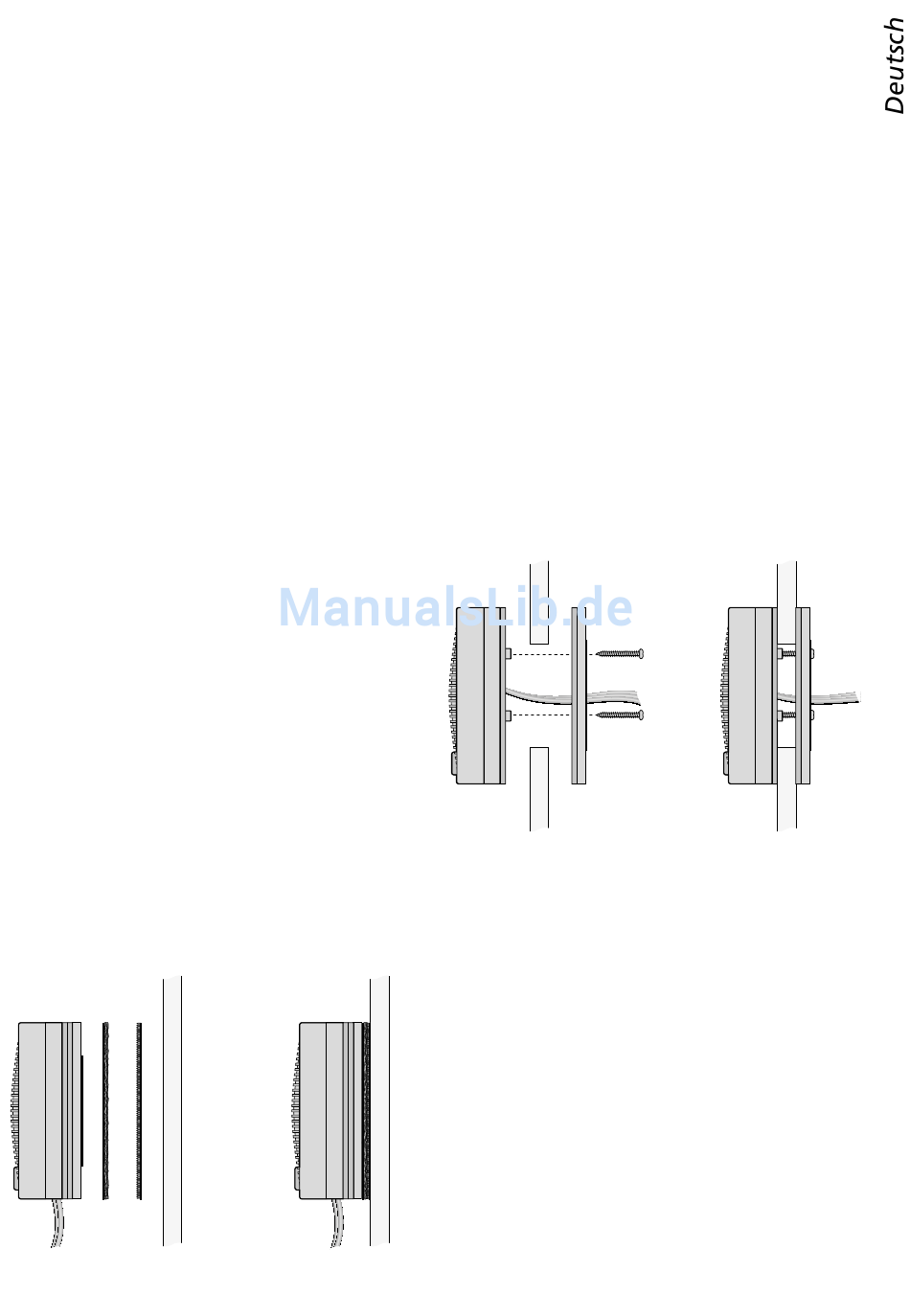

Abb . 3 Klebemontage
eignet sich z . B . für
für
Montagematerial
4.2 Schraubmontage
Über die beiliegenden Schrauben kann die
Rufstation an einer dünnen Trennwand (z . B .
Glasscheibe) montiert werden .
1) An der Trennwand ein Loch mit einem Durch-
messer von 50 mm bohren .
die
2) Das Rückteil der Ruf station abschrauben .
zur
3) Den Gummiring am Vorderteil so weit lösen,
dass sich die Anschlusskabel aus der seitli-
chen Kabelführung herausnehmen lassen .
Danach den Ring wieder am Vorderteil an-
bringen .
4) Das Vorderteil vorn vor das Loch in der Trenn-
wand setzen und die Kabel nach hinten
durch das Loch führen .
5) Die Kabel durch das Rückteil führen .
6) Mit den drei beiliegenden längeren Schrau-
ben das Rückteil mit dem Vorderteil ver-
schrauben .
Abb . 4 Schraubmontage
5 Anschluss
1) Das Schwanenhalsmikrofon (6) in die
XLR-Buchse (7) der Basisstation stecken . Der
Schiebeschalter (2) muss in der Position EM
(= Elektret-Mikrofon) stehen .
2) Die drei Anschlusskabel der Rufstation mit
den passenden Buchsen an der Basisstation
verbinden:
– den roten Cinch-Stecker (14) mit der roten
Buchse MIC (3)
– den weißen Cinch-Stecker (15) mit der
weißen Buchse SP (4)
– den Klinkenstecker (16) mit der 3,5-mm-
Klin kenbuchse (5) CALL-LAMP
