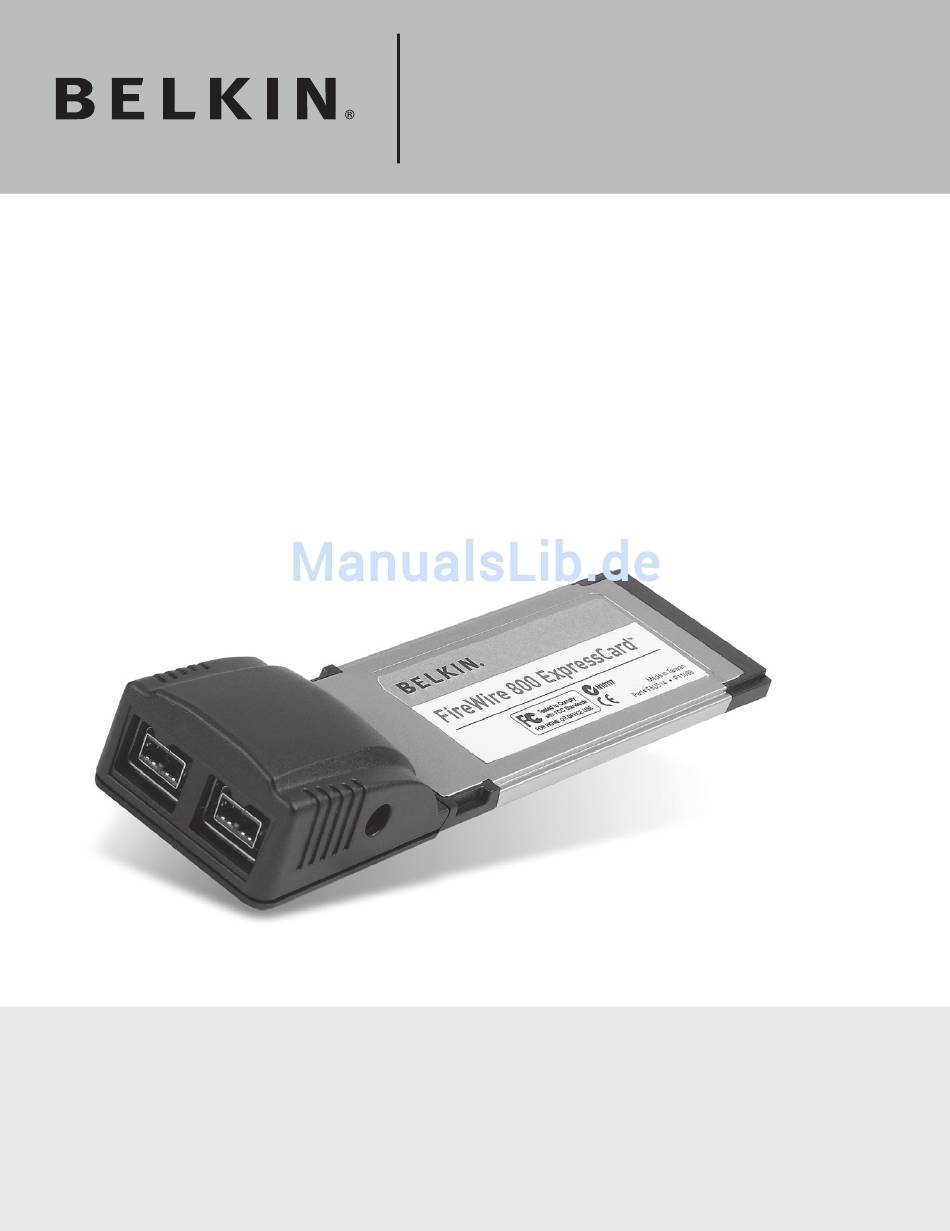

FireWire 800 ExpressCard ™ Add 2 FireWire 800 ports to your notebook computer ® using the ExpressCard technology Ajoutez deux ports FireWire 800 à votre ordinateur ® grâce à la technologie ExpressCard Zwei zusätzliche FireWire 800 Ports für Notebooks ® mit ExpressCard-Technologie Breid uw notebook uit met twee FireWire ®...
This means that installing the ExpressCard now assures you of device-upgrade expansion room for many years to come. Please carefully review this User Manual so that you can take full advantage of all the capabilities the Belkin FireWire 800 ExpressCard offers.
Seite 4
(hot-swappable) System Requirements • Windows -based or Mac notebook with available ® ® ExpressCard slot • Windows 2000 and XP • Mac OS X v10.4.x and above ® Package Contents • FireWire 800 ExpressCard • CD Driver • User Manual...
IMPORTANT NOTE: You must install the FireWire 800 ExpressCard drivers prior to installing the hardware to your computer. 1. Insert the FireWire 800 ExpressCard installation CD into your CD-ROM drive. After a few moments, the main menu automatically starts. Note: If the main CD does not auto-start, click the “Start”...
(hot-swappable) System Requirements • Windows -based or Mac notebook with available ® ® ExpressCard slot • Windows 2000 and XP • Mac OS X v10.4.x and above ® Package Contents • FireWire 800 ExpressCard • CD Driver • User Manual...
IMPORTANT NOTE: You must install the FireWire 800 ExpressCard drivers prior to installing the hardware to your computer. 1. Insert the FireWire 800 ExpressCard installation CD into your CD-ROM drive. After a few moments, the main menu automatically starts. Note: If the main CD does not auto-start, click the “Start”...
Hardware Installation 1. Locate your notebook’s ExpressCard bus slot(s). 2. With your notebook on, slide the ExpressCard into the unused 34mm or 54mm ExpressCard bus slot. Note: Do not plug any devices into the ExpressCard until you have completely finished the driver installation.
Verifying Proper Installation Check the “Windows Device Manager” to confirm that your ExpressCard has been properly installed. 1. Right-click on “My Computer” and select “Manage”. 2. Select the “Device Manager” tab. 3. Click the (+) sign next to “IEEE 1394 Bus host controllers”. The “IEEE 1394 Bus host controllers”...
Troubleshooting The ExpressCard and devices connected to the computer do not work properly. Please do the following: 1. Check that all the cables you are using are the correct types, and that they are all securely connected. 2. Make sure all devices are powered on and connected to the proper power supply and source.
Seite 11
Troubleshooting I cannot install the ExpressCard driver. Ensure that your Microsoft Windows operating system is ® upgraded to the latest “Service Pack” (please check the Microsoft website). It is highly recommended that you update your system to Windows 2000 service pack 4, Windows XP service pack 2, or Windows Server 2003 service pack 1 (or later).
Belkin Corporation warrants the Belkin product for the lifetime of the product. What will we do to correct problems? Product Warranty. Belkin will repair or replace, at its option, any defective product free of charge (except for shipping charges for the product). What is not covered by this warranty? All above warranties are null and void if the Belkin product is not provided to Belkin Corporation for inspection upon Belkin’s request at the sole expense of the purchaser,...
Seite 14
ExpressCard ™ FireWire 800 Ajoutez deux ports FireWire 800 à votre ® ordinateur grâce à la technologie ExpressCard Manuel de l’utilisateur F5U514ea...
Seite 15
Table des matières 1. Introduction..............16 Avantages..............17 Configuration requise ..........17 Contenu de l’emballage ..........17 2. Installation du logiciel ........... 18 3. Installation du matériel ..........19 4. Vérification de l’installation........... 20 5. Dépannage ..............21-22 6. Information ..............23...
Introduction Félicitations et merci d’avoir choisi la Carte ExpressCard FireWire 800 (la carte) de Belkin. Cette carte ExpressCard procure aux utilisateurs une façon simple et rapide d’ajouter un port FireWire et ainsi ® profiter des fonctions et de la bande passante offertes par la nouvelle norme de connectique entrée-sortie...
Introduction Avantages • Conforme à la spécification de base PCI Express, révision 1.1 • Débit PCI Express à une voie (x1) de 2,5 Gbps pris en charge • Conforme à la spécification de module ExpressCard de 34 mm • Comprend deux ports externes FireWire 800 9 broches indépendants •...
Installation du logiciel REMARQUE IMPORTANTE : Vous devez d’abord installer les pilotes de la Carte ExpressCard FireWire 800 avant de procéder à l’installation physique de la carte sur votre ordinateur. 1. Insérez le CD d’installation de l’ExpressCard FireWire 800 dans le lecteur de CD-ROM. Le menu principal apparaît automatiquement après quelques instants.
Installation du matériel 1. Repérez le ou les emplacement(s) ExpressCard de votre ordinateur. 2. Pendant que votre ordinateur est allumé, glissez la carte ExpressCard dans l’emplacement ExpressCard 34 mm ou 54 mm. Remarque : Ne branchez aucun périphérique dans la carte ExpressCard avant d’avoir terminé...
Vérification de l’installation Ouvrez le Gestionnaire de périphériques de Windows afin de vous assurer que votre carte ExpressCard a été correctement installée. 1. Cliquez avec le bouton droit de la souris sur « My computer [Poste de Travail] » et sélectionnez «...
Dépannage La carte ExpressCard et les périphériques qui y sont branchés ne fonctionnent pas. Veuillez suivre la procédure suivante : 1. Assurez-vous que tous les câbles utilisés sont adéquats et qu’ils sont correctement branchés. 2. Assurez-vous que tous les périphériques sont sous tension et branchés à...
Seite 22
Dépannage 3. Voir la procédure en page 20, intitulée « Vérification de l’installation ». Si la mention ExpressCard « OHCI IEEE 1394b Host Controller » n’apparaît pas dans le Gestionnaire de périphériques, vous devez mettre à jour le BIOS de votre ordinateur avec la dernière version.
Garantie limitée à vie du produit de Belkin Corporation Couverture offerte par la garantie Belkin Corporation garantit à l’acheteur initial de ce produit Belkin que le produit est exempt de défauts de conception, de montage, de matériau et de fabrication.
Seite 24
+46 (0) 8 5229 1870 +46 (0) 8 5229 1874 Fax Pour en savoir plus ou pour obtenir une assistance technique, visitez www.belkin.com. Élimination des déchets par les utilisateurs dans les ménages privés au sein de l’Union européenne : Pour en savoir plus, allez à www.belkin.com/environmental.
Seite 25
FireWire 800 ExpressCard ™ Zwei zusätzliche FireWire 800 Ports für ® Notebooks mit ExpressCard-Technologie Benutzerhandbuch F5U514ea...
Einleitung Wir freuen uns über Ihren Kauf der FireWire 800 ExpressCard (der ExpressCard) von Belkin. Diese ExpressCard bietet Ihnen eine einfache Möglichkeit, Notebooks mit zwei zusätzlichen FireWire -Anschlüssen auszustatten, die die erhöhte ® Bandbreite und Funktionen des neuen ExpressCard I/O- Standards nutzen.
System herunterzufahren (Hot-Swapping) Systemanforderungen • Notebook mit Windows oder Mac -Betriebssystem und einem ® ® freien ExpressCard-Steckplatz • Windows 2000 und XP • Mac OS X v10.4.x und höher ® Verpackungsinhalt • FireWire 800 ExpressCard • Treiber-CD • Benutzerhandbuch...
Software-Installation WICHTIGER HINWEIS: Vor der Installation der Hardware müssen Sie die Treiber für die FireWire 800 ExpressCard auf Ihren Computer installieren. 1. Legen Sie die FireWire 800 ExpressCard Installations- CD in das CD-ROM-Laufwerk ein. Nach kurzer Zeit wird automatisch das Hauptmenü gestartet.
Hardware-Installation 1. Suchen Sie die ExpressCard-Steckplätze Ihres Notebooks. 2. Stecken Sie die ExpressCard in einen freien 34-mm- oder 54- mm-ExpressCard-Steckplatz Ihres eingeschalteten Notebooks. Hinweis: Schließen Sie keine Geräte an die ExpressCard an, bevor die Treiberinstallation abgeschlossen ist. 3. Der „New Hardware Wizard” (Hardware-Assistent) wird gestartet und erkennt die ExpressCard.
Überprüfen der Installation Überprüfen Sie im Windows Geräte-Manager, ob die ExpressCard ordnungsgemäß installiert worden ist. 1. Klicken Sie mit der rechten Maustaste auf das Symbol „Arbeitsplatz” und klicken Sie anschließend auf „Verwalten”. 2. Rufen Sie den „Geräte-Manager” auf. 3. Klicken Sie auf das (+) Zeichen neben „IEEE 1394 Bus host controllers”.
Fehlerbehebung Die ExpressCard und Geräte, die an den Computer angeschlossen sind, funktionieren nicht ordnungsgemäß. Bitte gehen Sie nach folgenden Schritten vor: 1. Überprüfen Sie, ob der Kabeltyp aller verwendeten Kabel korrekt ist, und ob sie ordnungsgemäß angeschlossen sind. 2. Stellen Sie sicher, dass alle Geräte eingeschaltet sind und an das entsprechende Netzteil und eine Steckdose angeschlossen sind.
Seite 33
Fehlerbehebung er über die neueste Version verfügt (Weitere Informationen hierzu erhalten Sie beim Hersteller Ihres Computers). Wenn der Computer nach dem BIOS-Update die ExpressCard immer noch nicht erkennt, nehmen Sie Kontakt mit dem Hersteller Ihres Computers auf, der Ihnen weitere Unterstützung für das BIOS geben kann.
FCC-Erklärung KONFORMITÄTSERKLÄRUNG ZUR EINHALTUNG DER FCC-BESTIMMUNGEN ÜBER ELEKTROMAGNETISCHE VERTRÄGLICHKEIT Wir, Belkin Corporation, eine Gesellschaft mit Sitz in 501 West Walnut Street, Compton, CA 90220, USA, erklären hiermit in alleiniger Verantwortung, dass dieser Artikel, Nr. F5U514 auf den sich diese Erklärung bezieht, in Einklang mit Teil 15 der FCC-Vorschriften steht.
