Inhaltszusammenfassung für Asus PN61

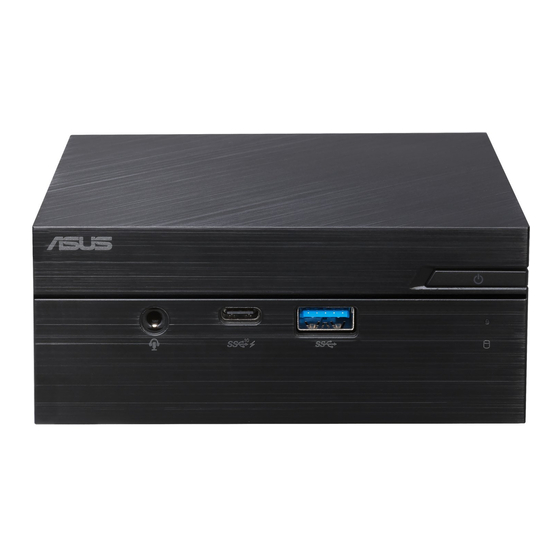

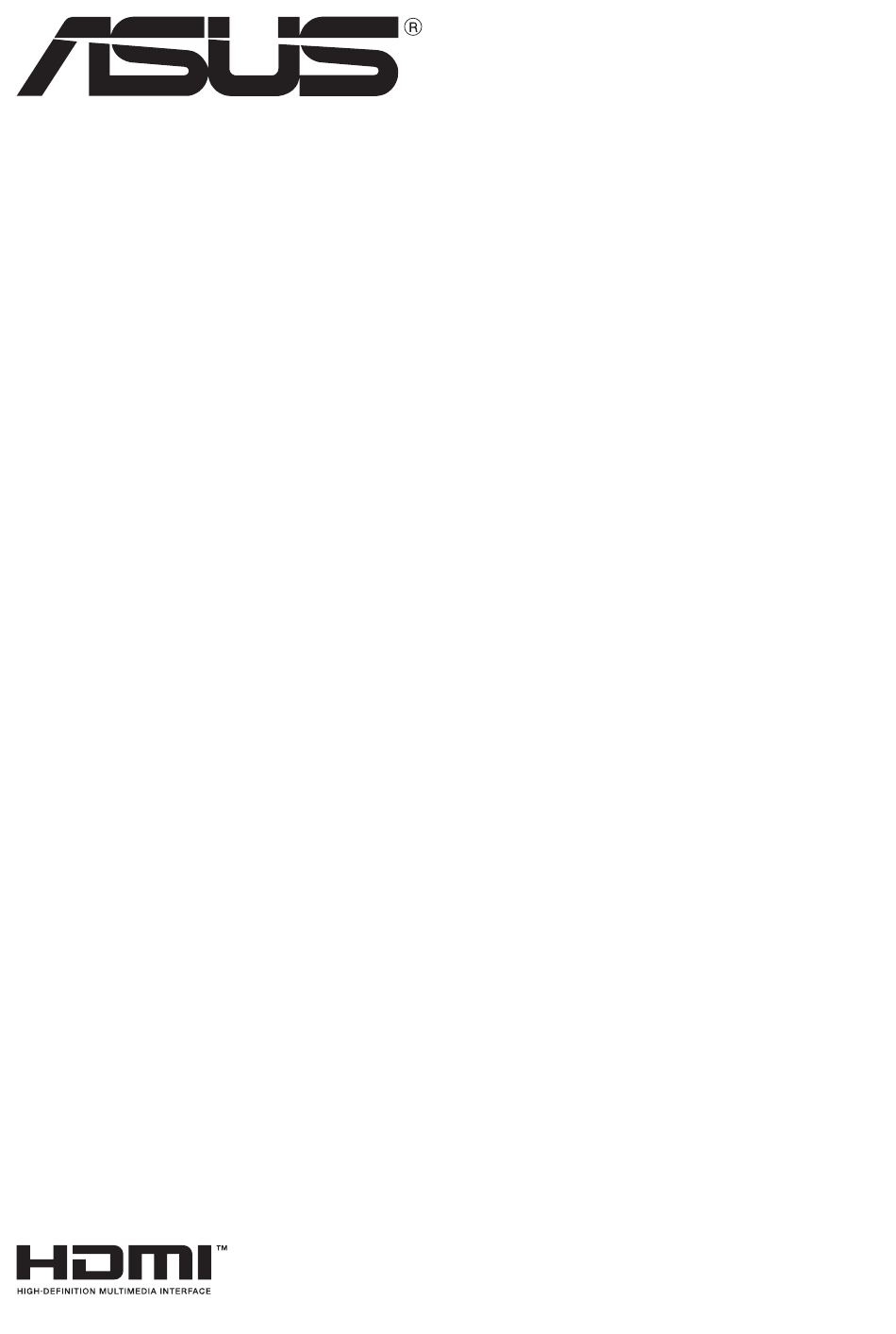

- Seite 1 Mini PC PN61 Benutzerhandbuch...
-
Seite 2: Erste Ausgabe Dezember 2018
Schäden, die aufgrund von Unterlassung oder fehlerhafter Verrichtung gesetzlicher Pflichten gemäß dieser Garantieerklärung erfolgen. ASUS ist nur verantwortlich für bzw. entschädigt Sie nur bei Verlust, Schäden oder Ansprüchen, die aufgrund eines vertraglichen, zivilrechtlichen Bruchs dieser Garantieerklärung seitens ASUS entstehen. -
Seite 3: Inhaltsverzeichnis
Laden der BIOS-Standardeinstellungen ...............26 Ihren Mini PC nachrüsten Entfernen der unteren Abdeckung .................28 Einsetzen der unteren Abdeckung..................29 Installieren von Speichermodulen ..................30 Installieren von 2,5-Zoll-Festplatten oder SSDs ............31 Installieren des M.2 SSDs (bei ausgewählten Modellen) .........32 Installieren der WLAN-Karte ....................33 PN61... - Seite 4 Anhang Sicherheitsinformationen ....................36 Einrichten Ihres Systems .....................36 Umsicht bei der Benutzung ....................36 Richtlinien und Vorschriften ....................38 ASUS Kontaktinformation ....................42 PN61...
-
Seite 5: Über Dieses Handbuch
Dieses Kapitel liefert Informationen zur Nutzung Ihres Mini PCs. Kapitel 3: Ihren Mini PC nachrüsten In diesem Kapitel erhalten Sie Informationen darüber, wie Sie die Speichermodule, WLAN-Module und Festplatte / Solid-State-Laufwerk Ihres Mini PCs aufrüsten. Anhang Dieser Abschnitt enthält Hinweise und Sicherheitserklärungen zu Ihrem Mini PC. PN61... -
Seite 6: Anmerkungen Zu Diesem Handbuch
Verhinderung von Schäden an den Daten und Komponenten Ihres Mini PCs befolgt werden müssen. Typographie Fetter Text Zeigt Ihnen ein Menü oder ein Element welches ausgewählt werden muss. KURSIV Diese Schriftart zeigt an, dass Sie sich auf einen bestimmten Abschnitt in diesem Handbuch beziehen können. PN61... -
Seite 7: Verpackungsinhalt
Verpackungsinhalt Ihr Mini PC-Paket enthält die folgenden Artikel: ASUS Mini PC PN61 Netzteil* Netzkabel* Technische Dokumentationen PN61... - Seite 8 Benutzerhandbücher. • D ie Geräteabbildung dient nur der Veranschaulichung. Tatsächliche Produktspezifikationen können je nach Modell variieren. • F alls das Gerät oder seine Komponenten während des normalen und richtigen Gebrauchs innerhalb der Garantiezeit ausfallen oder Defekte aufweisen sollten, bringen Sie es mitsamt Garantiekarte zum ASUS-Kundendienst und lassen die defekten Komponenten austauschen. PN61...
-
Seite 9: Kennenlernen Ihres Mini Pcs
Kennenlernen Ihres Mini PCs... -
Seite 10: Produkteigenschaften
Datenübertragungsraten von bis zu 10 Gbit/s. Dieser Anschluss unterstützt auch die Akkuaufladetechnologie 1.2, mit der Sie Ihre USB-Geräte aufladen können. HINWEIS: Die Akkuaufladetechnologie 1.2 ist nur bei ausgewählten Modellen verfügbar und bietet eine maximale Ausgabe von 5V / 1,5A. PN61... - Seite 11 USB 3.1 (Gen1)-Anschluss Der USB (Universal Serial Bus) 3.1 (Gen1)-Anschluss bietet Datenübertragungsraten bis zu 5 Gbit/s. Laufwerksaktivitätsanzeige Diese Anzeige leuchtet auf, wenn Ihr Mini PC auf das interne Speicherlaufwerk zugreift. PN61...
-
Seite 12: Linke Seite
Linke Seite Lüftungsöffnungen (Lufteinlassöffnung) Die Belüftungsöffnungen sorgen dafür, dass kühlere Luft in Ihr Mini PC-Gehäuse gelangt. WICHTIG: Für eine optimale Wärmeableitung und Belüftung stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. PN61... -
Seite 13: Rechte Seite
Die Belüftungsöffnungen sorgen dafür, dass kühlere Luft in Ihr Mini PC-Gehäuse gelangt. WICHTIG: Für eine optimale Wärmeableitung und Belüftung stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. Kensington® Schlossanschluss Mit dem Kensington Schlossanschluss kann Ihr Mini PC mit Kensington-kompatiblen Sicherheitsprodukten gesichert werden. PN61... -
Seite 14: Rückseite
Anzeige zu betrachten. HINWEIS: Dieser Anschluss unterstützt bis zu HDCP 2.0. Lüftungsöffnungen (Luftablassöffnung) Die Lüftungsöffnungen sorgen dafür, dass heiße Luft aus Ihrem Mini PC-Gehäuse ausströmt. WICHTIG: Für eine optimale Wärmeableitung und Belüftung stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. PN61... - Seite 15 Thunderbolt 3-Anschluss Dieser Thunderbolt 3-Anschluss bietet das Folgende: 40 Gbit/s Übertragungsrate für Thunderbolt 3-Geräte; USB 3.1 (Gen2) mit einer Übertragungsrate von bis zu 10 Gbit/s; DisplayPort 1.2; und USB Power Delivery mit einer maximalen Ausgabe von 5V / 3A. PN61...
- Seite 16 Strom versorgt. Um eine Beschädigung des Mini PCs zu vermeiden, verwenden Sie ausschließlich das mitgelieferte Netzteil. WARNUNG! Das Netzteil kann sich während des Betriebes erwärmen. Decken Sie es nicht ab und halten Sie es von Ihrem Körper fern. PN61...
-
Seite 17: Ihren Mini Pc Verwenden
Ihren Mini PC verwenden... -
Seite 18: Erste Schritte
Verbinden Sie das Netzkabel mit dem Netzteil. Schließen Sie den kleinen Netzteilstecker an den Stromanschluss (DC) Ihres Mini PCs an. Verbinden Sie den Netzstecker des Netzteils mit einer Steckdose (100 – 240 V Wechselspannung). HINWEIS: Das Netzteil kann optisch je nach Modell und Region variieren. PN61... - Seite 19 Das Netzteil kann je nach Modell und Region variieren. Bitte finden Sie im Folgenden weitere Informationen zu den verschiedenen Netzteilen: 90 W Netzteil • Eingangsspannung: 100-240 Vac • Eingangsfrequenz: 50–60 Hz • Ausgangsstrom: 4,74 A (90 W) • Ausgangsspannung: 19 V 65 W Netzteil • Eingangsspannung: 100-240 Vac • Eingangsfrequenz: 50–60 Hz • Ausgangsstrom: 3,42A (65W) • Ausgangsspannung: 19 V PN61...
-
Seite 20: Anschließen Eines Displays An Ihren Mini Pc
B ei Verwendung des USB 3.1 (Gen1) Typ-C™-/DisplayPort- Kombianschlusses wird der konfigurierbare Anschluss* deaktiviert. • S tellen Sie sicher, dass Ihr Gerät ausgeschaltet ist, wenn Sie zwischen dem USB 3.1 (Gen1) Typ-C™-/DisplayPort-Kombianschluss und dem konfigurierbaren Anschluss* wechseln. Dieser Anschluss kann je nach Modell variieren. Im Abschnitt über die Produkteigenschaften finden Sie die Positionen der Anschlüsse. PN61... - Seite 21 Verbinden Sie ein Ende eines HDMI-, VGA-, DisplayPort- oder Thunderbolt 3-Kabels mit einem externen Display und das andere Kabelende mit dem HDMI-, VGA-, DisplayPort- oder Thunderbolt 3-Anschluss Ihres Mini PCs. Verbinden eines Displays via VGA-Anschluss Verbinden eines Displays via HDMI-Anschluss PN61...
- Seite 22 Verbinden eines Displays via Thunderbolt 3-Anschluss Verbinden eines Displays via DisplayPort-Anschluss PN61...
-
Seite 23: Schließen Sie Das Usb-Kabel Der Tastatur Oder Maus An
So verbinden Sie eine Tastatur und Maus mit Ihrem Mini PC: Schließen Sie das USB-Kabel von Tastatur und Maus an einen beliebigen freien USB-Anschluss Ihres Mini PCs an. HINWEIS: Die Tastatur variiert je nach Land oder Region. PN61... -
Seite 24: Schalten Sie Ihren Mini Pc Ein
Schalten Sie Ihren Mini PC ein Drücken Sie den Ein-/Ausschalter, um Ihren Mini PC einzuschalten. PN61... -
Seite 25: Mini Pc Ausschalten
Einstellungen nur unter folgenden Umständen: • Eine Fehlermeldung erscheint auf dem Bildschirm während des Systemstarts, die Sie auffordert, die BIOS-Einstellungen aufzurufen. • Sie haben eine neue Systemkomponente installiert, die weitere BIOS- Einstellungen oder Aktualisierungen erfordert. WARNUNG! Ungeeignete BIOS-Einstellungen können Instabilität und Startfehler verursachen. Wir empfehlen Ihnen dringend, die BIOS-Einstellungen nur unter Anleitung eines trainierten Servicemitarbeiters zu ändern. PN61... -
Seite 26: Laden Der Bios-Standardeinstellungen
So laden Sie die Standardwerte für jeden Parameter in Ihrem BIOS: • Rufen Sie das BIOS auf, indem Sie im POST-Bildschirm <F2> oder <Entf> drücken. HINWEIS: Der Selbsttest (POST) besteht aus einer Reihe diagnostischer Prüfungen, die nach dem Einschalten Ihres Mini PCs ausgeführt werden. • Navigieren Sie zum Exit-Menü. Wählen Sie die Option Load Optimized Defaults (Optimierte • Standardwerte laden) oder drücken Sie die Schnelltaste <F5>. • Wählen Sie OK, um die BIOS-Standardwerte zu laden. PN61... -
Seite 27: Ihren Mini Pc Nachrüsten
Ihren Mini PC nachrüsten... -
Seite 28: Entfernen Der Unteren Abdeckung
• E s wird empfohlen, dass Sie die Speichermodule, die WLAN- Karte und den Solid State Drive (SSD) unter professioneller Aufsicht installieren oder aufrüsten. Besuchen Sie für weitere Unterstützung ein ASUS-Kundencenter. • A chten Sie darauf, dass Ihre Hände trocken sind, bevor Sie mit dem Rest des Installationsvorgangs fortfahren. Tragen Sie vor der Installation von Komponenten eine geerdete Manschette oder berühren Sie einen geerdeten Gegenstand bzw. -
Seite 29: Einsetzen Der Unteren Abdeckung
Einsetzen der unteren Abdeckung Schieben Sie die untere Abdeckung von der rechten Seite nach links in den Mini PC hinein (A), befestigen Sie sie dann mit den vier (4) zuvor entfernten Schrauben (B). PN61... -
Seite 30: Installieren Von Speichermodulen
Ihr Mini PC ist mit zwei SO-DIMM Speichersteckplätzen ausgestattet, in die Sie zwei DDR4 SO-DIMMs installieren können. WICHTIG! Eine Liste kompatibler DIMMs finden Sie unter http://www.asus.com. Sie können in den DIMM-Steckplätzen Ihres Mini PCs nur DDR4 SO-DIMMs installieren. Richten Sie das Speichermodul aus und setzen es in den Steckplatz ein (A). -
Seite 31: Installieren Von 2,5-Zoll-Festplatten Oder Ssds
Speicherschacht unter der unteren Abdeckung Ihres Mini PCs aus. Legen Sie Ihre Festplatte oder Ihr SSD in den Speicherschacht ein (A), befestigen Sie diese(s) dann mit den vier (4) Schrauben (B). WICHTIG! Dieses Gerät unterstützt nur 7 mm und 9,5 mm 2,5" Festplatten oder SSDs. PN61... -
Seite 32: Installieren Des M.2 Ssds (Bei Ausgewählten Modellen)
Richten Sie das 2280 M.2 SSD am entsprechenden Steckplatz im Mini PC aus und stecken es ein. Drücken Sie das 2280 M.2 SSD vorsichtig über dem Schraubenloch herunter und befestigen Sie es mit Hilfe einer der mitgelieferten 3 mm Rundkopfschrauben. PN61... -
Seite 33: Installieren Der Wlan-Karte
Installieren der WLAN-Karte HINWEIS: Ihr Mini PC besitzt einen M.2-Steckplatz für 2230 WLAN- und Bluetooth-Module. Unter http://www.asus.com finden Sie eine Liste mit kompatiblen WLAN- und Bluetooth-Modulen. (Optional) Entfernen Sie das M.2 SSD, falls dieses installiert ist. Entfernen Sie dazu die Schraube aus dem Schraubenloch und anschließend das M.2 SSD. - Seite 34 HINWEIS: • D as Anschließen von Antennen an Ihre WLAN-Karte kann das WLAN-Signal verstärken. • E in weiches klickendes Geräusch weist darauf hin, dass die Antenne an der WLAN-Karte sicher befestigt ist. PN61...
-
Seite 35: Anhang
Anhang... -
Seite 36: Sicherheitsinformationen
Geräte, nicht die angegebenen Grenzwerte des Kabels überschreitet. • Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden. Umsicht bei der Benutzung • Treten Sie nicht auf das Verlängerungskabel und stellen Sie nichts darauf ab. • Lassen Sie kein Wasser oder andere Flüssigkeiten in Ihr System gelangen. • Wenn das System ausgeschaltet ist, fließt trotzdem noch ein kleiner elektrischer Strom. . Bevor Sie das System reinigen, ziehen Sie immer den Stecker aus der Steckdose. PN61... -
Seite 37: Lithium-Ionen-Batterie-Warnung
Dieses Produkt wurde entwickelt, um ordnungsgemäß wiederverwertet und entsorgt werden zu können. Das Symbol der durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt (elektrische, elektronische, sowie quecksilberhaltige Batterien) nicht im normalen Hausmüll entsorgt werden darf. Wenden Sie sich an den örtlichen, technischen Support-Service um das Produkt zu recyceln. PN61... -
Seite 38: Richtlinien Und Vorschriften
Richtlinien und Vorschriften REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH- Webseite unter http://csr.asus.com/english/REACH.htm ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt... -
Seite 39: Erklärung Der Federal Communications Commission
WICHTIG! Außenbetrieb im Band 5,15 bis 5,25 GHz ist verboten. Dieses Gerät hat keine Ad-hoc-Fähigkeit bei 5250 bis 5350 und 5470 bis 5725 MHz. ACHTUNG! Wir machen Sie darauf aufmerksam, dass Modifikationen, die nicht ausdrücklich von verantwortlichen Stellen genehmigt wurden, Ihre Betriebserlaubnis für dieses Gerät erlöschen lassen können. PN61... -
Seite 40: Wireless-Kanäle Für Unterschiedliche Gebiete
Wireless-Kanäle für unterschiedliche Gebiete N. Amerika 2.412-2.462 GHz Kanal 01 bis Kanal 11 Japan 2.412-2.484 GHz Kanal 01 bis Kanal 14 Europa ETSI 2.412-2.472 GHz Kanal 01 bis Kanal 13 PN61... -
Seite 41: Energy Star Konformes Produkt
US-Energiebehörde, welches helfen soll, Geld zu sparen und die Umwelt durch energieeffiziente Produkte und Technologien zu schützen. Alle ASUS-Produkte mit dem ENERGY STAR-Logo erfüllen den ENERGY STAR-Standard und die Energieverwaltungsfunktion ist standardmäßig aktiviert. Monitor und der Computer werden nach einer inaktiven Zeit von 10 und 30 Minuten automatisch in den Ruhezustand versetzt. -
Seite 42: Asus Kontaktinformation
Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online Support https://www.asus.com/support/Product/ ContactUs/Services/questionform/?lang=en-us ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online Support https://www.asus.com/support/Product/...
