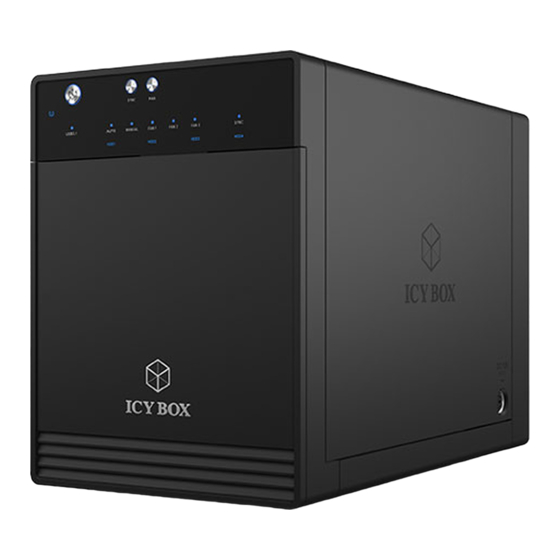

Icy Box IB-3740-C31 Handbuch
Verwandte Anleitungen für Icy Box IB-3740-C31
Inhaltszusammenfassung für Icy Box IB-3740-C31
- Seite 1 Manual IB-3740-C31 Type-C USB 3.1 SINGLE enclosure for 4x 2.5" or 3.5" SATA drives ™ Handbuch IB-3740-C31 Type-C USB 3.1 (Gen 2) SINGLE Gehäuse ™ " " für 4x 2,5 oder 3,5 SATA Laufwerke...
-
Seite 11: Verpackungsinhalt
Manual IB-3740-C31 Verpackungsinhalt 1x IB-3740-C31, 1x externes Netzteil, 1x Stromkabel, 1x USB Type-C zu Type-C -Kabel, Schraubenset, ™ ™ 1x Schraubendreher, 4x Griffe für 3,5" Laufwerke und 2,5" Laufwerks-Carrier, 4x 2,5" Laufwerks-Carrier, 1x Metallabdeckrahmen, 1x Handbuch Betriebssystem • Windows , macOS ®... - Seite 12 Manual IB-3740-C31 Rückansicht / Seitenansicht 1. Lüfter 80x80x20 mm 2. Type-C USB 3.1 (Gen 2) Anschluss ™ 3. DC Stromanschluss Laufwerksinstallation - Öffnen Sie die Tür an der Vorderseite.
- Seite 13 Manual IB-3740-C31 - Drücken Sie die beiden Verriegelungen des Metallrahmens herunter und entnehmen Diesen. - Entnehmen Sie die Pappeinlagen (Transportsicherung) aus den Laufwerksschächten - Entnehmen Sie die Handgriffe und schrauben Sie diese an die Enden der 3,5" Laufwerke oder an die Enden der 2,5" Laufwerksträger.
- Seite 14 Manual IB-3740-C31 - Schieben Sie die vorbereiteten Festplatten/Laufwerksträger in die Einschübe bis sie fest in den Anschlüssen einrasten und stellen Sie sicher, dass sie der Reihenfolge nach, von oben nach unten, eingesetzt werden. HDD 1 - Zur Entnahme eines Laufwerks drücken Sie bitte vorsichtig den Haltegriff nach unten und lösen so die interne Verbindung um dann das Laufwerk entnehmen zu können.
-
Seite 15: Allgemeine Hinweise
Manual IB-3740-C31 - Schließen Sie das Netzteil an und stellen die USB Verbindung zum Computer her und schalten das Gerät ein. Einmal angeschlossen leuchtet die System LED blau. Alle Festplatten-LEDs leuchten blau. Bei Schächten mit Festplatten bleiben die LEDs danach blau. Bei Zugriff blinken die entsprechenden Festplatten LEDs blau.
