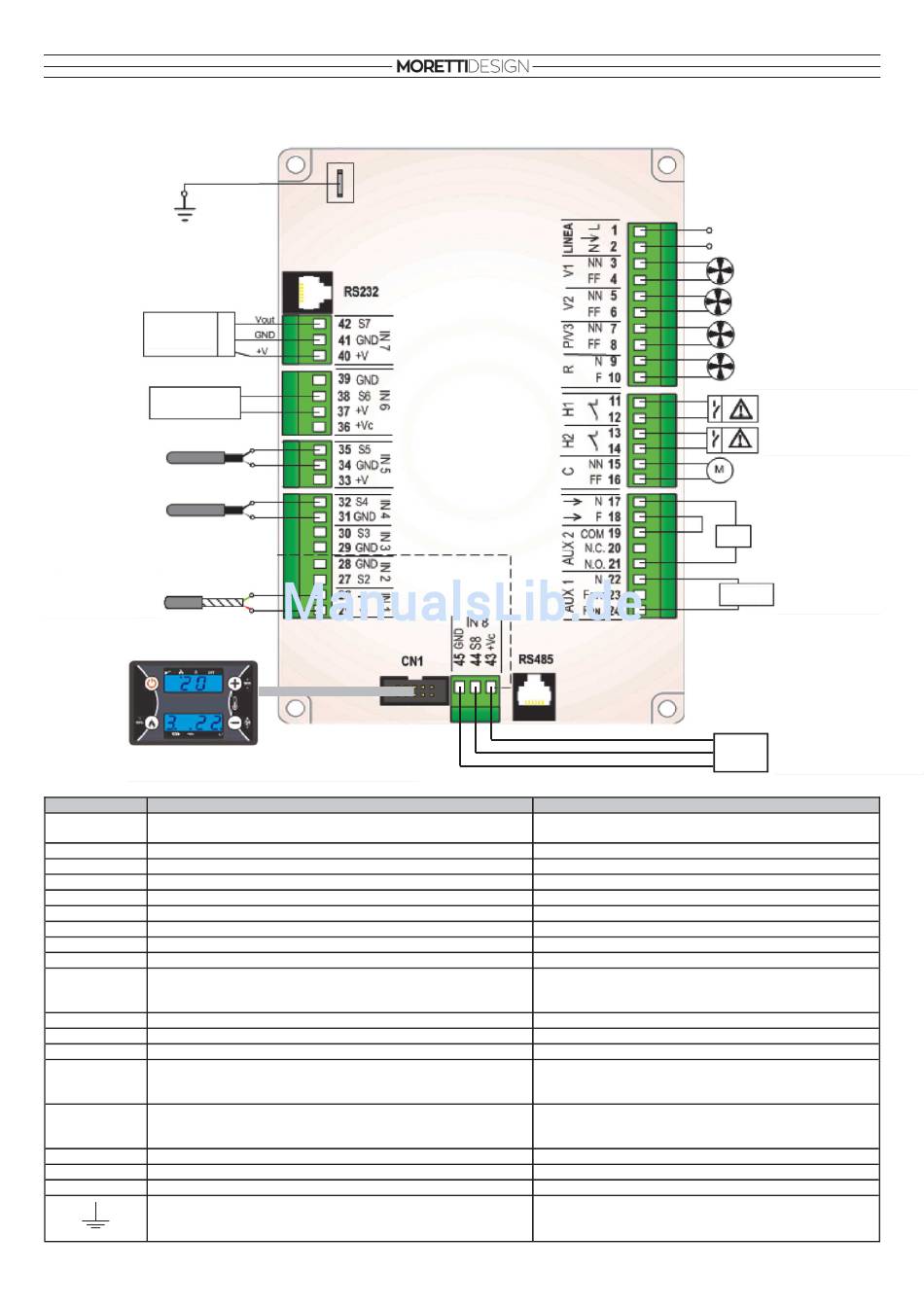

ELEKTRONISCHE STEUERPLATINE - FÜR C (DOPPELTE WARMLUFT KANALISIERUNG) MODELLE
Encoder
Micro
Fernsteuer-
Thermostat
/Raumsonde
Fernsteuer-
Thermostat
/Raumsonde 2
Abgas Sonde
Notfall-Systemsteuerung
Pin
1-2 Hauptstromversorgung
3-4 Abgasventilator
5-6 Warmluftgebläse
7-8
Warmluftgebläse 2
9-10
Warmluftgebläse 3
11-12 Sicherheits Thermostat
13-14
Druckschalter
15-16 Förderschnecke
22-24 Zündpatrone
25-26 Abgas Sonde
31-32 Fernsteuer Raumthermostat 2
34-35 Fernsteuer Raumthermostat
37-38 Microschalter
40-41-42 Encoder
43-44-45 Durchflussmesser (FCS)
CN1
Notfall-Systemsteuerung Anschluss
RS232 Serieller Anschluss
RS485
Serieller Anschluss
Verbindung zum Bodensystem.
IMMER ANSCHLIESSEN
Funktion Technische Eigenschaften
Version 230Vac ± 10% 50/60 Hz
Version 110Vac ± 10% 50/60 Hz
Triac, Leistungsabgabe (max. 0,8 A)
Triac, Leistungsabgabe (max. 0,8 A)
Triac, Leistungsabgabe (max. 0,8 A)
Triac, Leistungsabgabe (max. 0,8 A)
Kontakt Ein / Aus Normalerweise geschlossen
Kontakt Ein / Aus Normalerweise geschlossen
Triac, Leistungsabgabe (max. 0,8 A)
Relé 3A max
Thermoelement K: 500 ° C max
25: Rot (+)
26: Grün (-)
NTC 10K @25°C 120°C Max
NTC 10K @25°C 120°C Max
-
40: +5V
41: GND
42: signal
43: Rot
44: Gelb
45: Schwarz
Flach Kabel
Serielle Schnittstelle RS232
Serielle Schnittstelle RS485
-
LINIE
(230V 50Hz)
Abgasventilator
Warmluftgebläse
Warmluftgebläse 2
Warmluftgebläse 3
Sicherheits
Thermostat
Druckschalter
Förderschnecke
Aux
Zündpatrone
Durchflussmesser
Sensor (FCS)
21
