FRANÇAIS
 L'opérateur doit s'assurer que la sécurité relative à l'installation et les conditions techniques sont
approuvées par un expert avant d'utiliser l'appareil pour la première fois. Les installations doivent être
inspectées chaque année par une personne qualifiée pour être sûr que la sécurité est toujours optimale.

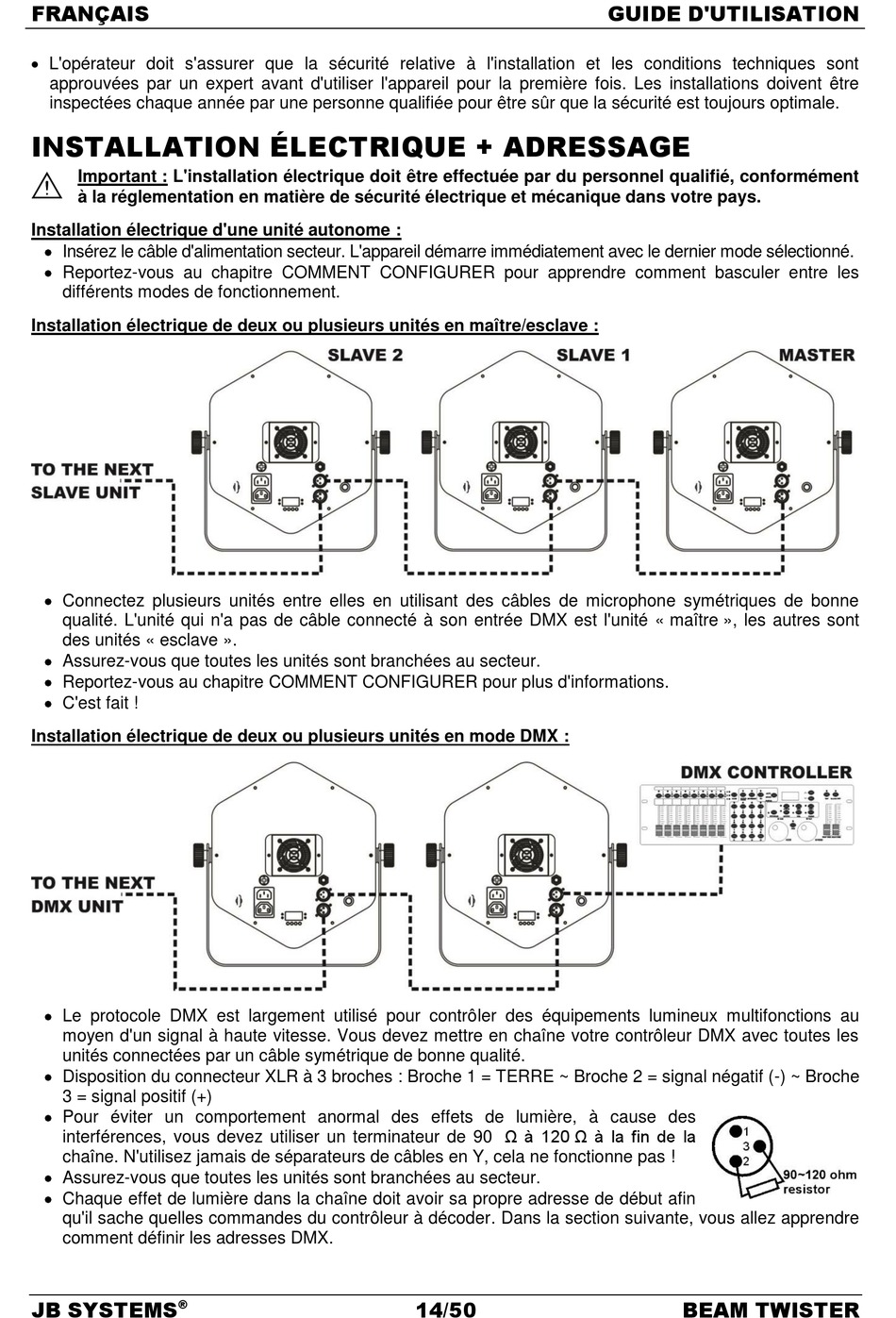

INSTALLATION ÉLECTRIQUE + ADRESSAGE
Important : L'installation électrique doit être effectuée par du personnel qualifié, conformément
à la réglementation en matière de sécurité électrique et mécanique dans votre pays.
Installation électrique d'une unité autonome :
 Insérez le câble d'alimentation secteur. L'appareil démarre immédiatement avec le dernier mode sélectionné.
 Reportez-vous au chapitre COMMENT CONFIGURER pour apprendre comment basculer entre les
différents modes de fonctionnement.
Installation électrique de deux ou plusieurs unités en maître/esclave :
 Connectez plusieurs unités entre elles en utilisant des câbles de microphone symétriques de bonne
qualité. L'unité qui n'a pas de câble connecté à son entrée DMX est l'unité « maître », les autres sont
des unités « esclave ».
 Assurez-vous que toutes les unités sont branchées au secteur.
 Reportez-vous au chapitre COMMENT CONFIGURER pour plus d'informations.
 C'est fait !
Installation électrique de deux ou plusieurs unités en mode DMX :
 Le protocole DMX est largement utilisé pour contrôler des équipements lumineux multifonctions au
moyen d'un signal à haute vitesse. Vous devez mettre en chaîne votre contrôleur DMX avec toutes les
unités connectées par un câble symétrique de bonne qualité.
 Disposition du connecteur XLR à 3 broches : Broche 1 = TERRE ~ Broche 2 = signal négatif (-) ~ Broche
3 = signal positif (+)
 Pour éviter un comportement anormal des effets de lumière, à cause des
interférences, vous devez utiliser un terminateur de 90 Ω à 120 Ω à la fin de la
chaîne. N'utilisez jamais de séparateurs de câbles en Y, cela ne fonctionne pas !
 Assurez-vous que toutes les unités sont branchées au secteur.
 Chaque effet de lumière dans la chaîne doit avoir sa propre adresse de début afin
qu'il sache quelles commandes du contrôleur à décoder. Dans la section suivante, vous allez apprendre
comment définir les adresses DMX.
JB SYSTEMS
®
14/50
GUIDE D'UTILISATION
BEAM TWISTER
