JB Systems Beam Twister Bedienungsanleitung Seite 15

FRANÇAIS

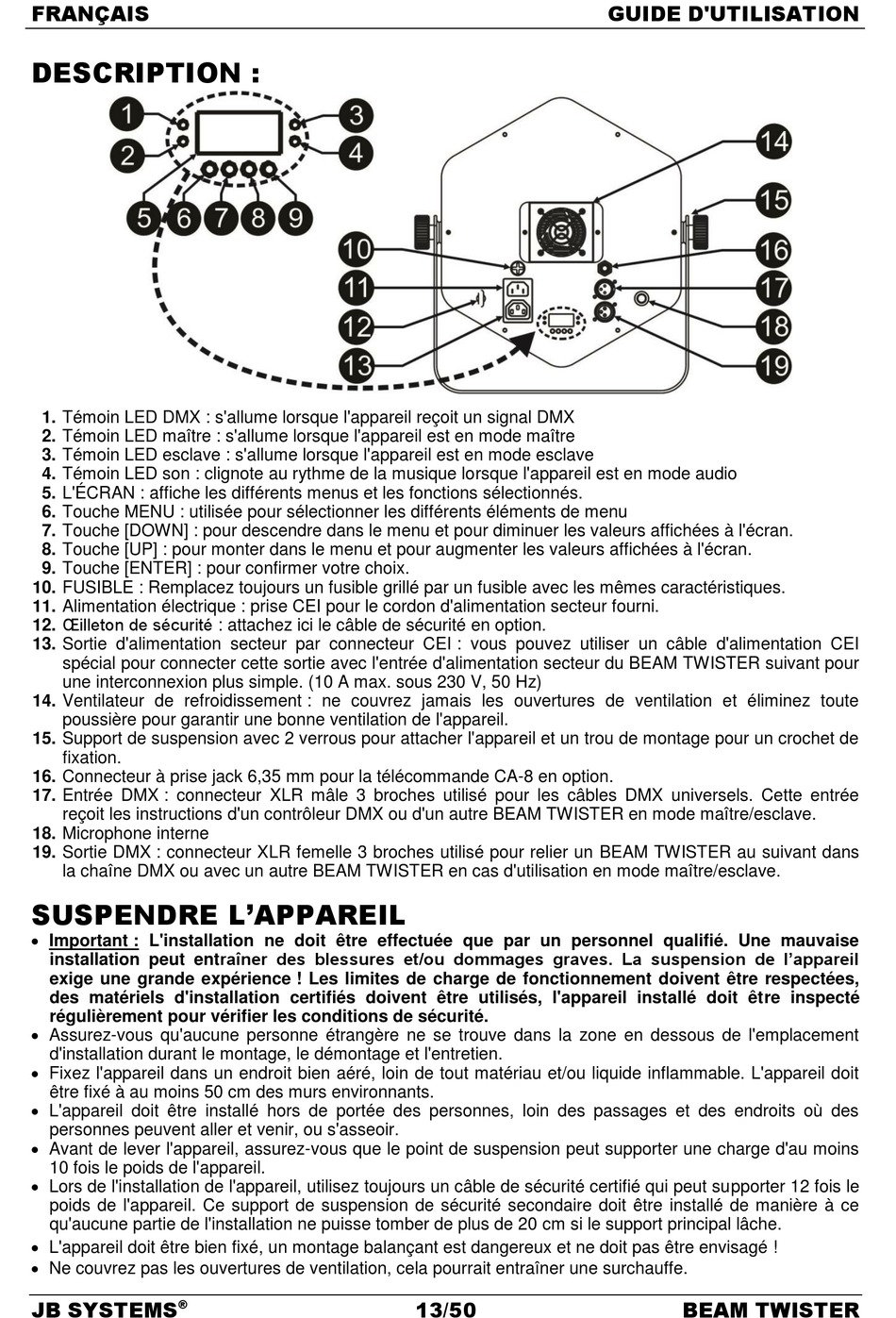

DESCRIPTION :
1. Témoin LED DMX : s'allume lorsque l'appareil reçoit un signal DMX
2. Témoin LED maître : s'allume lorsque l'appareil est en mode maître
3. Témoin LED esclave : s'allume lorsque l'appareil est en mode esclave
4. Témoin LED son : clignote au rythme de la musique lorsque l'appareil est en mode audio
5. L'ÉCRAN : affiche les différents menus et les fonctions sélectionnés.
6. Touche MENU : utilisée pour sélectionner les différents éléments de menu
7. Touche [DOWN] : pour descendre dans le menu et pour diminuer les valeurs affichées à l'écran.
8. Touche [UP] : pour monter dans le menu et pour augmenter les valeurs affichées à l'écran.
9. Touche [ENTER] : pour confirmer votre choix.
10. FUSIBLE : Remplacez toujours un fusible grillé par un fusible avec les mêmes caractéristiques.
11. Alimentation électrique : prise CEI pour le cordon d'alimentation secteur fourni.
12. Œilleton de sécurité : attachez ici le câble de sécurité en option.
13. Sortie d'alimentation secteur par connecteur CEI : vous pouvez utiliser un câble d'alimentation CEI
spécial pour connecter cette sortie avec l'entrée d'alimentation secteur du BEAM TWISTER suivant pour
une interconnexion plus simple. (10 A max. sous 230 V, 50 Hz)
14. Ventilateur de refroidissement : ne couvrez jamais les ouvertures de ventilation et éliminez toute
poussière pour garantir une bonne ventilation de l'appareil.
15. Support de suspension avec 2 verrous pour attacher l'appareil et un trou de montage pour un crochet de
fixation.
16. Connecteur à prise jack 6,35 mm pour la télécommande CA-8 en option.
17. Entrée DMX : connecteur XLR mâle 3 broches utilisé pour les câbles DMX universels. Cette entrée
reçoit les instructions d'un contrôleur DMX ou d'un autre BEAM TWISTER en mode maître/esclave.
18. Microphone interne
19. Sortie DMX : connecteur XLR femelle 3 broches utilisé pour relier un BEAM TWISTER au suivant dans
la chaîne DMX ou avec un autre BEAM TWISTER en cas d'utilisation en mode maître/esclave.
SUSPENDRE L'APPAREIL
 Important : L'installation ne doit être effectuée que par un personnel qualifié. Une mauvaise
installation peut entraîner des blessures et/ou dommages graves. La suspension de l'appareil
exige une grande expérience ! Les limites de charge de fonctionnement doivent être respectées,
des matériels d'installation certifiés doivent être utilisés, l'appareil installé doit être inspecté
régulièrement pour vérifier les conditions de sécurité.
 Assurez-vous qu'aucune personne étrangère ne se trouve dans la zone en dessous de l'emplacement
d'installation durant le montage, le démontage et l'entretien.
 Fixez l'appareil dans un endroit bien aéré, loin de tout matériau et/ou liquide inflammable. L'appareil doit
être fixé à au moins 50 cm des murs environnants.
 L'appareil doit être installé hors de portée des personnes, loin des passages et des endroits où des
personnes peuvent aller et venir, ou s'asseoir.
 Avant de lever l'appareil, assurez-vous que le point de suspension peut supporter une charge d'au moins
10 fois le poids de l'appareil.
 Lors de l'installation de l'appareil, utilisez toujours un câble de sécurité certifié qui peut supporter 12 fois le
poids de l'appareil. Ce support de suspension de sécurité secondaire doit être installé de manière à ce
qu'aucune partie de l'installation ne puisse tomber de plus de 20 cm si le support principal lâche.
 L'appareil doit être bien fixé, un montage balançant est dangereux et ne doit pas être envisagé !
 Ne couvrez pas les ouvertures de ventilation, cela pourrait entraîner une surchauffe.
JB SYSTEMS
®
13/50
GUIDE D'UTILISATION
BEAM TWISTER
