fixDock für:
Samsung Galaxy Tab 2
Samsung Galaxy Tab 4
iPad Air
Allgemeine Hinweise
iRoom's fixDock kann sowohl vertikal als
auch horizontal installiert werden. iRoom's
fixDock ist mit iPad2, iPad3, und iPad4
kompatibel! Für die Installation eines iPad
mini empfehlen wir unser iRoom's mi-
niDock. Bei der Installation der Unterputz-
dose ist auf einen verformungsfreien Ein-
bau zu achten! Quellende Montagemittel
sind zu vermeiden um die Gefahr der
Deformation zu verringern. Der Schutzkar-
ton muss sich während der Einbauphase
im Unterputzgehäuse befinden,
um Verformung zu minimieren.
Funktionsbeschreibung
iRoom's fixDock darf ausschließlich in
Verbindung mit dieser Unterputzdose
verwendet werden! Inbetriebnahme ohne
diese Unterputzdose führt zum Verlust von
Garantie und Gewährleistung. Zweckent-
fremdung ist untersagt.
Einbau der UP Dose in Mauerwerk
1.

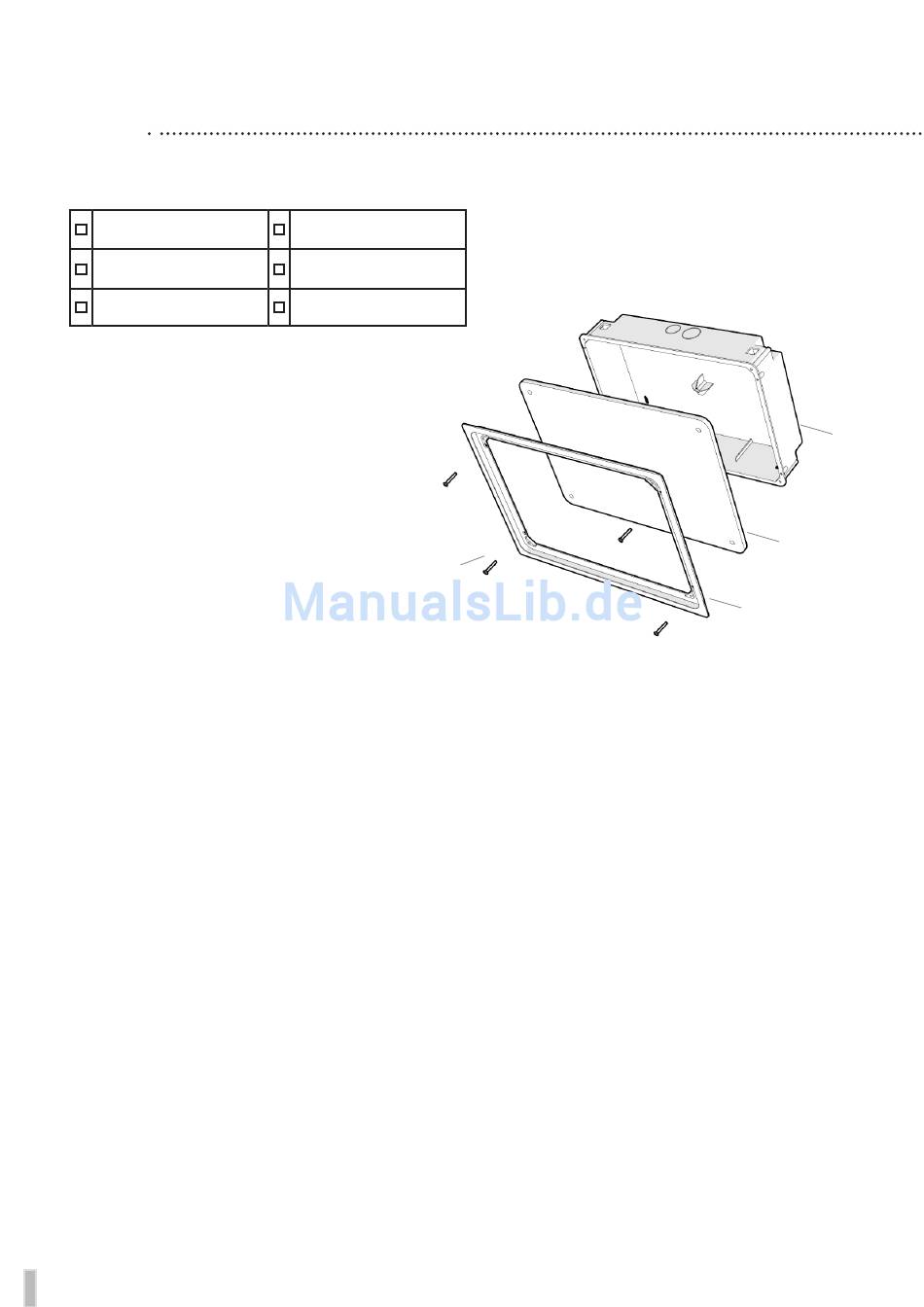

Setzen sie den Kartonrahmen (4) auf die Unterputz-
dose (3) und verschrauben sie den Rahmen mit den
im Lieferumfang enthaltenen Montageschrauben (1)
(3x20mm)
2.
Bereiten Sie eine Ausnehmung in der Wand
(215,0 / 305,0 / 75,0 ) mm vor
3.
Entfernen Sie den Ausbruch für den Kabelauslass
4.
Führen Sie das Versorgungskabel von der Seite durch
den Auslass der UP-Dose. Verwenden Sie einen pas-
senden Würgenippel.
5.
Führen Sie die UP-Dose in die Ausnehmung ein und
vermeiden Sie Verformungen der UP-Dose.
6.
Putzen sie die UP-Dose ordnungsgemäß ein und
achten sie auf eine gerade und wandbündige
Installation.
7.
Entfernen Sie nach den Verputzarbeiten den Karton-
rahmen und setzen Sie den Aluminiumrahmen auf!
8
Samsung Galaxy Tab 3
iPad 2nd generation
iPad 3rd generation
iPad Air 2
1
Abmessung Ausfräsung UP-Dose
(W/H/T): 215,0 / 305,0 / 75,0 mm ........ 8.46" / 12.00" / 2.95"
Installationsanleitung
Einbau der UP Dose in Hohlwände
1.
Setzen sie den Aluminiumrahmen (2) auf die Unter-
putzdose (3) und verschrauben sie den Rahmen mit
den im Lieferumfang enthaltenen Montageschrau-
ben (1) (3x20mm)
2.
Bereiten Sie eine Ausnehmung in der Wand (215,0 /
305,0 / 75,0 mm) vor.
3.
Entfernen Sie den Ausbruch für den Kabelauslass.
4.
Führen Sie das Versorgungskabel von der Seite durch
den Auslass der UP-Dose. Verwenden Sie einen pas-
senden Würgenippel.
5.
Führen Sie die UP-Dose in die Ausnehmung ein.
Fixieren Sie die UP-Dose mit den Montageklammern
bündig zur Wand. Vermeiden Sie Verformungen der
UP-Dose.
6.
Schneiden Sie kleine Durchführungen in die Sicher-
heitsstreifen, die die Ausnehmungen für die Mon-
tageklammern abdecken entfernen Sie die Sicher-
heitsstreifen nicht! Führen Sie die Montageklammern
durch die Ausnehmungen und schrauben Sie die
Montageklammern fest. Achten sie auf einen gera-
den, wandbündigen und verzugsfreien Sitz der Unter-
putzdose. Es kann sonst zu mechanischen Problemen
oder zu Problemen am Halt der Blende kommen..
fixDock backbox
3
4
2
