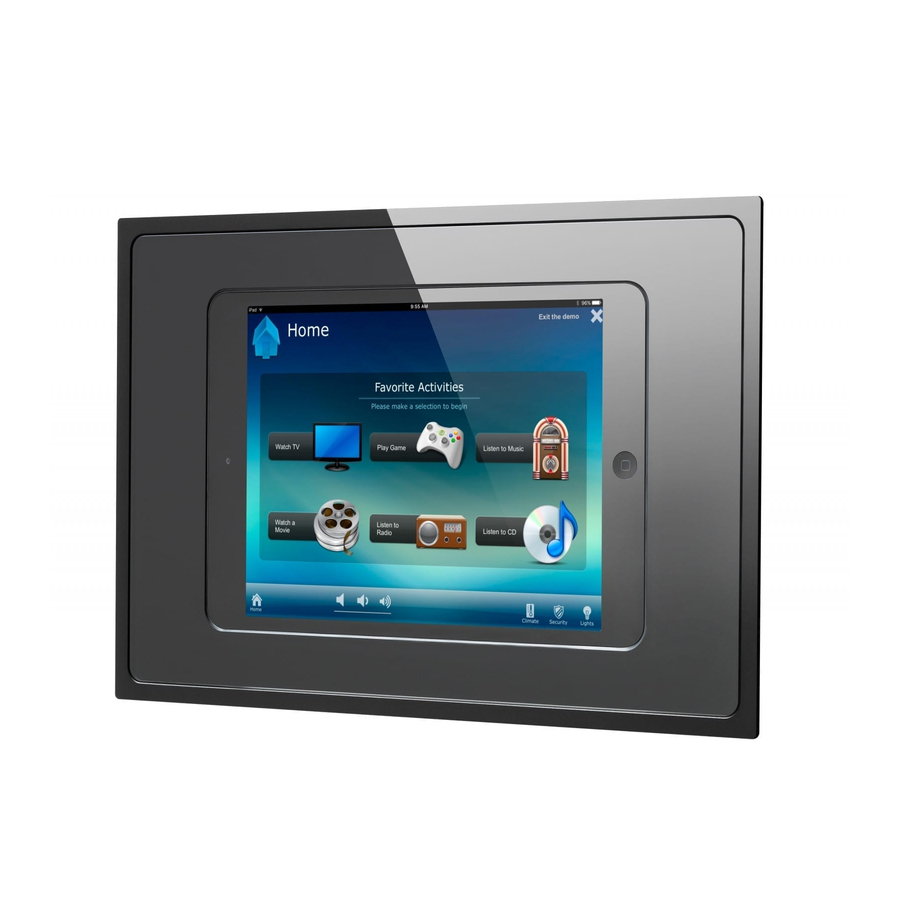

- Seite 1 2020 Lineart MANUAL intelligence. on. iRoom fixDock with device fixDock-mini/-iPad10/11/12.9 iRoom fixDock without device...
-
Seite 2: Package Content
• Cardboard Frame (1x) • Power Supply High or Low voltage (1x) • Aluminium Frame (1x) • Adapter USB-A to USB-C (1x) - only fincluded with fixDock models for iPads with a USB-C charging port • Mounting Screw (4x) • Heavy Duty Rubber Band (2x) -
Seite 3: General Information
All connection and installation work must be conducted by certified electricians in compliance with the general rules and directives for electri- cal installations. The fixDock has a smooth and shiny surface which is prone to scratches. Handle with care to avoid damage. We recommend wearing soft cotton wool gloves during installation. - Seite 4 intelligence. on. Preparing the Power Connection - Option 1: High Voltage Connect the AC/USB converter to a 110-240 VAC power line and put it in the back box of the docking station. This option requires a certified electrician for installation! Page 4...
- Seite 5 MANUAL for iRoom‘s fixDock Preparing the Power Connection - Option 2: Low Voltage 1. Plug the included 2. If needed, run a 2-wire extension primary power adapter cable (not included) from the 36VDC 110-240 VAC to 36 VDC output to the next converter.
- Seite 6 (3 x 20mm) Prepare a recess in the wall. You will find the cut-out dimensions for your fixDock model on page 6. Remove the break-out for the cable exits on the back box Feed in the power leads through the hole in the back box. Use a suitable cable grip sleeve.
- Seite 7 Feed in the power leads through the hole in the back box . Use a suitable cable grip sleeve. Push the fixDock into the aluminium frame. Make sure you do not damage the power leads. Place the back box in the recess. Do not deform the Ensure a proper locking of the magnetic mounting system.
- Seite 8 Specifications iRoom’s fixDock Type fixDock-mini / fixDock-iPad10 / fixDock-iPad11 / fixDock-iPad12.9 Dimensions fixDock-mini (WxHxD) 284mm x 194mm x 90mm / 11.1“ x 7.6“ x 3.5“ Cut-Out Dimensions fixDock-mini (WxHxD) 275mm x 176mm x 90mm / 10.8“ x 6.9“ x 3.5“...
-
Seite 9: Limited Warranty
GmbH warrants that the product(s) furnished hereunder shall be free from defects in material and workmanship for a period of two (2) years from the date of purchase made by the original end-customer or for a period of 3 years from the date of shipment by iRoom GmbH under normal use and operation. -
Seite 10: Warranty Conditions
Products being received at iRoom GmbH facility freight prepaid in accordance with the RMA process of iRoom GmbH. Products returned without an RMA number will not be processed and will be returned freight collect or subject to disposal. -
Seite 11: Fcc Compliance Statement
WEEE Directive. Declaration of Conformity Hereby, iRoom GmbH, declares that this iRoom GmbH device, is in compliance with the essential requirements and other relevant provisions of Directive 2014/35/EU & 2014/30/EU. -
Seite 13: Verpackungsinhalt
ANLEITUNG für iRoom‘s fixDock Einleitung Danke, dass Sie sich für unsere Wandeinbau-Dockingstation fixDock von iRoom entschieden haben. Dieses Benutzerhandbuch soll Sie bei der Hardware-Installation begleiten. Die Garantiebedingungen sind ebenfalls in diesem Benutzerhandbuch enthalten. FAQ‘s und Benutzerhandbücher in anderen Sprachen finden Sie unter: www.iRoomiO.com... -
Seite 14: Generelle Informationen
Alle Anschluss- und Montagearbeiten müssen von einem lizensierten Elektroinstallateur unter Einhaltung der allgemeinen Vorschriften und Richtlinen für Elektroinstallationen durchgeführt werden. Die fixDock hat eine glatte und glänzende Oberfläche, die anfällig für Kratzer ist. Diese bitte mit Vorsicht behandeln, um Schäden zu vermeiden. Wir empfehlen während der Installation weiche Stoffhandschuhe zu tragen. - Seite 15 ANLEITUNG für iRoom‘s fixDock Vorbereiten des Stromanschlusses - Option 1: Starkstrom Verbinden Sie den AC/USB Konverter mit einem 240 VAC Anschluss und platzieren Sie diesen in der Unterputzdose der Dockingstation. Diese Art der Installation muss von einem Elektro-installateur durchgeführt werden!
- Seite 16 intelligence. on. Vorbereiten des Stromanschlusses - Option 2: Schwachstrom 1. Stecken Sie das beigelegte 2. Falls erforderlich, verlängern primäre Netzteil 110-240VAC Sie das 36 VDC Kabel mit einer auf 36 VDC in eine 240 Volt 2-Draht-Leitung (nicht enthalten) Steckdose. zum nächsten Konverter. 3.
-
Seite 17: Installation Im Mauerwerk
Befestigungsschrauben (1) (3x 20mm) montieren. Stellen Sie sicher, dass die Aussparung in der Wand die richtigen Maße aufweist, die Sie für Ihr fixDock Modell auf Seite 16 finden. Enfernen Sie den Ausbruch für die Kabelausgänge in der Unter- putzdose. -
Seite 18: Montage
Stellen Sie sicher, dass die Aussparung in der Wand die richtigen Falls Sie ein iPad mit USB-C Anschluss installieren, verwenden Maße aufweist, die Sie für Ihr fixDock Modell auf Seite 16 finden. Sie den beigelegten USB-A auf USB-C Adapter. Enfernen Sie den Ausbruch für die Kabelausgänge in der Unter- Befestigen Sie das iPad mit den beiliegenden Expanderseilen an putzdose. - Seite 19 ANLEITUNG für iRoom‘s fixDock Technische Daten iRoom’s fixDock fixDock-mini / fixDock-iPad10 / fixDock-iPad11 / fixDock-iPad12.9 Abmessungen fixDock-mini (BxHxT) 284mm x 194mm x 90mm / 11.1“ x 7.6“ x 3.5“ Ausschnittmaße fixDock-mini (BxHxT) 275mm x 176mm x 90mm / 10.8“ x 6.9“ x 3.5“...
-
Seite 20: Information Zur Elektrischen Sicherheit
GmbH bei normalem Gebrauch und Betrieb keine Material- oder Verarbeitungsfehler aufweisen dürfen. Im Rahmen dieser Garantie liegt es im Ermessen der iRoom GmbH, das Produkt, das innerhalb der oben angeführten Fristen nicht der hier defi- nierten Gewährleistung entspricht, zu reparieren oder zu ersetzen. Die Kosten des Aus- und Einbaus sind für alle Produkte nicht in dieser Garantie enthalten. -
Seite 21: Gewährleistungsbedingungen
RMA-Nummer finden Sie unter: www.iRoomiO.com/support/warranty Gewährleistungsbedingungen Die oben angeführte Gewährleistung ist nicht anwendbar, wenn das Produkt: Durch andere als die von iRoom GmbH ermächtigten Vertreter ohne schriftliche Genehmigung durch iRoom GmbH abgeändert, umgebaut oder ergänzt wurde; bemalt, umbenannt oder in der Form verändert wurde;... -
Seite 24: Fcc-Konformitätserklärung
Gesetzen der Rechtsprechung Ihres Landes unter Anwendung der WEEE-Richtlinie behandelt und recycelt werden. Konformitätserklärung Hiermit erklärt iRoom GmbH, dass dieses iRoom GmbH Gerät mit den grundlegenden Anforderungen und mit den anderen relevanten Bestimmungen der Richtlinie 2014/35/EU & 2014/30/EU übereinstimmt.
