Montage Und Elektrische Installation - Innogy eBox smart Installationsaleitung

Montage und
elektrische Installation
1. Die Ladebox über die sechs (drei je Seite)
angebrachten Druckknöpfe öffnen.
2. Festlegung der Montagehöhe
3. Anzeichnen der Bohrlöcher mit Hilfe
der beigestellten Schablone
4. Setzen der Bohrlöcher
(Empfehlung min. 6 mm)
5. Einsetzen geeigneter Dübel
6. Öffnen der eingeprägten Schraubpunkte
in der innogy eBox smart (RFID)
7. Befestigung der innogy eBox smart mit
geeigneten Schrauben (RFID)
8. Aufsetzen der Dichtungseinsätze auf
die Schraubpunkte
Elektrische Installation
1. Knock outs, durch die die Zuleitung einge-
führt werden sollen, öffnen
2. Einsetzen von Stufenstutzen oder von Kabel-
verschraubungen in eine der Öffnungen
3. Kabel abisolieren
4. Kabel einführen
5. Kabel auf Anschlussklemmen aufl egen
6. Elektrische Prüfung
7. Spannung zuschalten
2
1
3

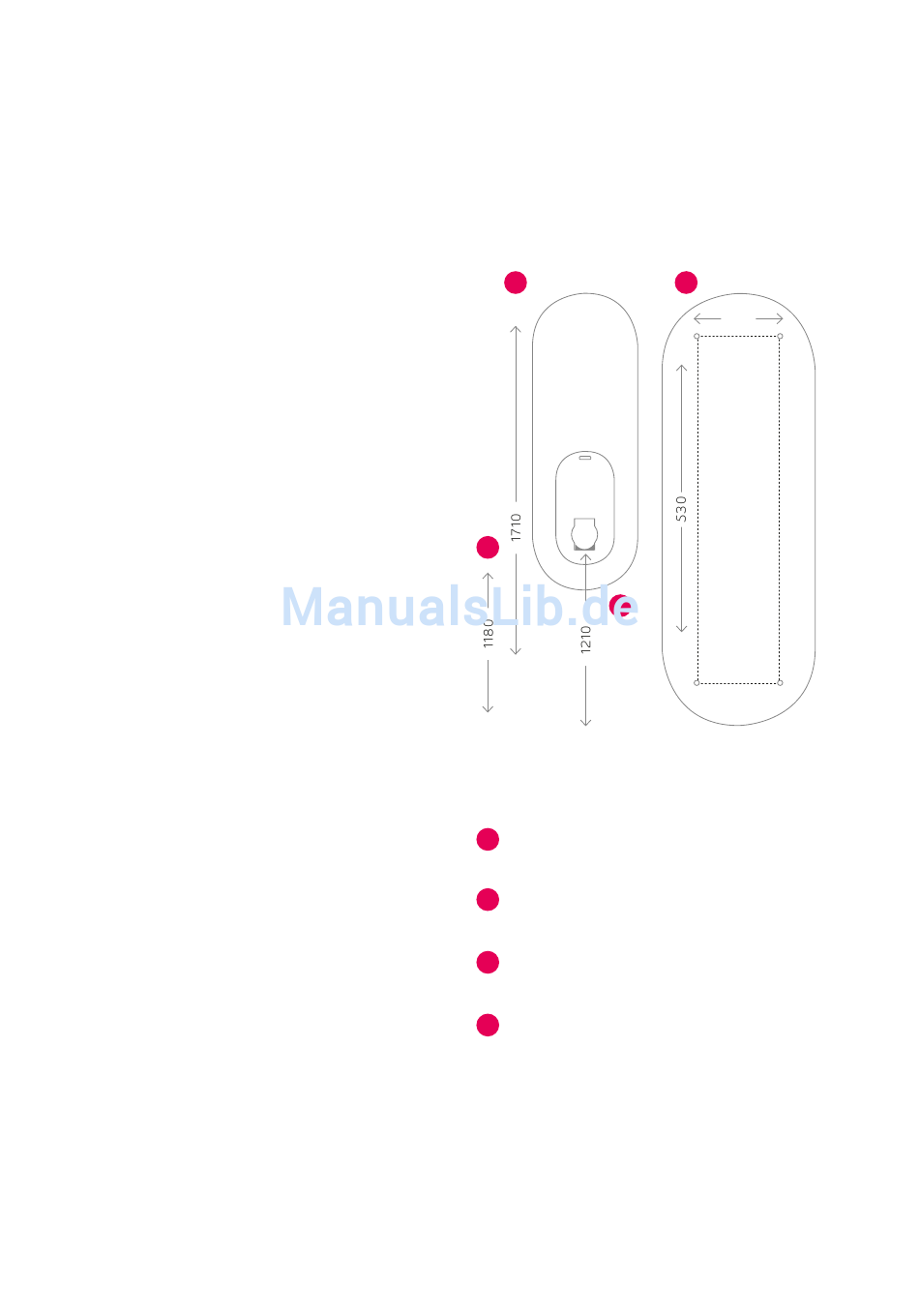

Empfehlung Abstand unterste
1
Bohrlöcher zum Boden
2
Empfehlung Abstand oberste
Bohrlöcher zum Boden
3
Empfehlung Abstand Unterkante
Steckdose zum Boden
4 Bohrschablone der innogy eBox smart
(RFID)
Installationsanleitung
4
120
7
