14.1

Abmessungen

8014750/ZVZ7/2018-03-22 • © SICK AG • Irrtümer und Änderungen vorbehalten
Betriebsanleitung Entfernungs-Messgerät DL100 Pro – SSI
3
1 2
20 34.7
69.4

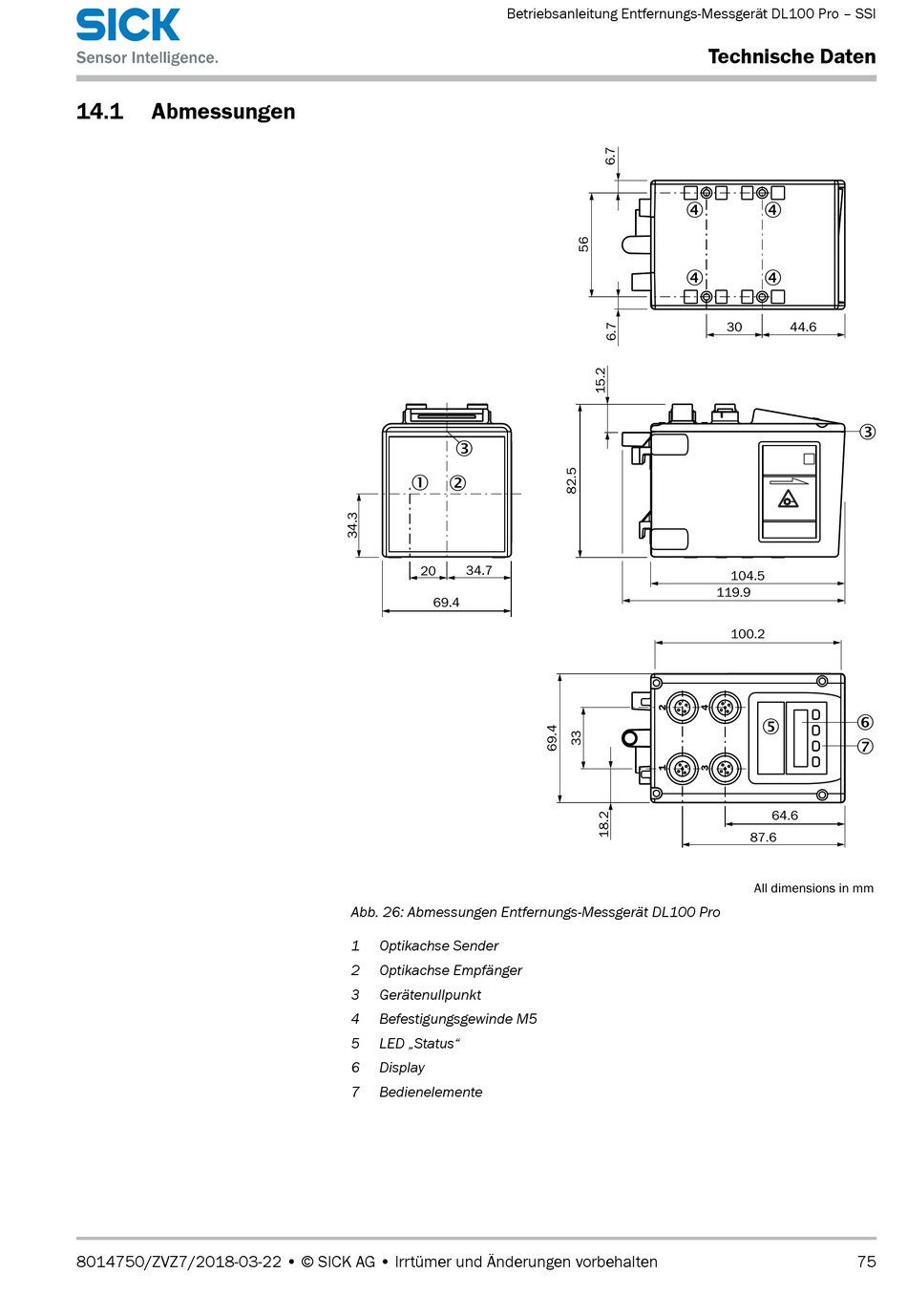

Abb. 26: Abmessungen Entfernungs-Messgerät DL100 Pro
1 Optikachse Sender
2 Optikachse Empfänger
3 Gerätenullpunkt
4 Befestigungsgewinde M5
5 LED „Status"
6 Display
7 Bedienelemente
Technische Daten
4 4
4 4
30 44.6
104.5
119.9
100.2
6
5
7
64.6
87.6
All dimensions in mm
