MONTAGE
10

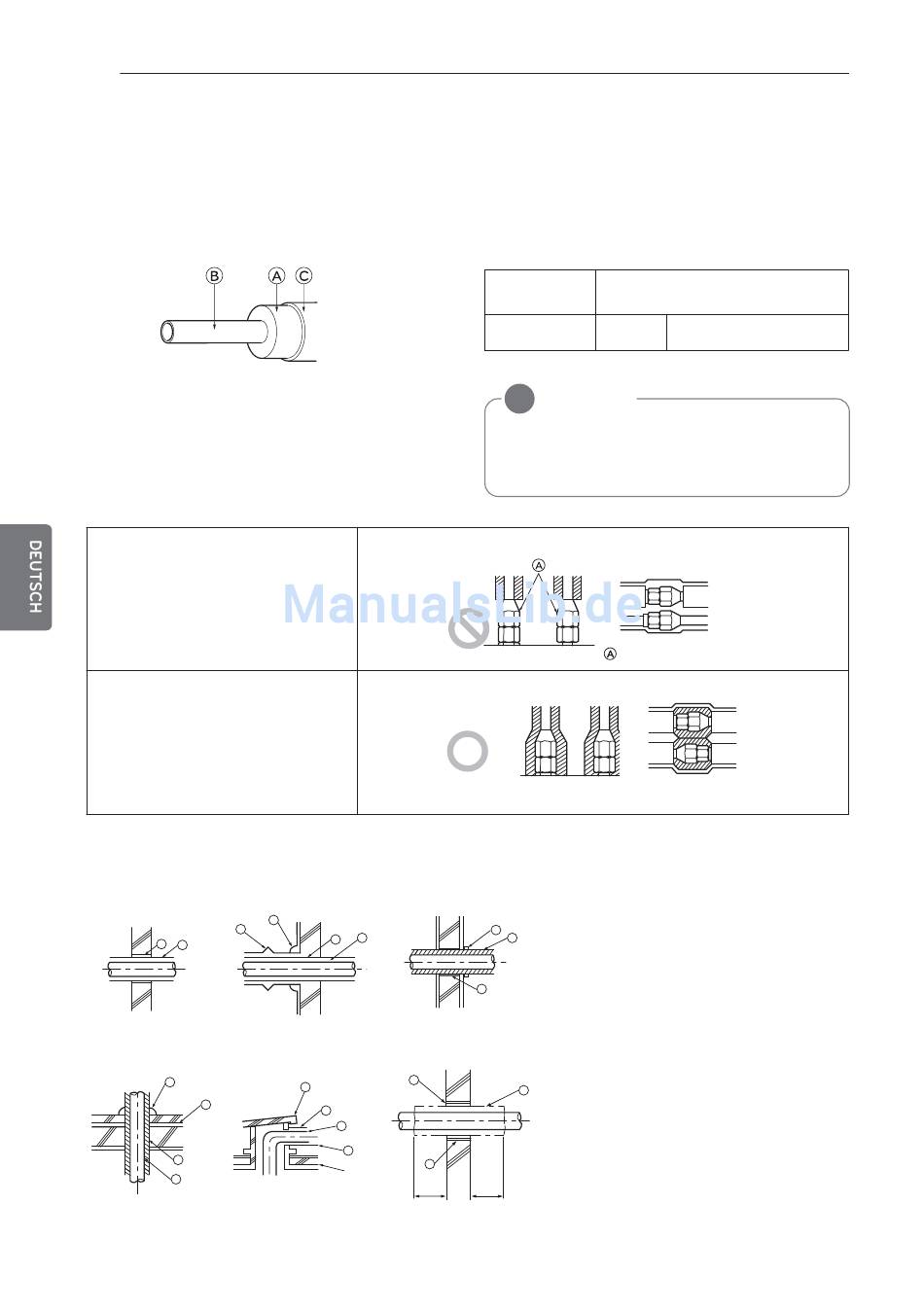

3. Wärmeisolation der Kältemittelrohre
Die Kältemittelrohre müssen isoliert werden. Umwickeln Sie die Rohre mit hitzebeständigem Polyethylen
ausreichender Stärke, so dass keine Hohlräume bei der Verbindung zwischen Innengerät und Isolation und
innerhalb der Isolation selbst entstehen. Bei unzureichender Isolation könnte Kondensation usw. auftreten.
Insbesondere Deckenhohlräume müssen ebenfalls isoliert werden.
Ⓐ Wärmeisolierung
Ⓑ Rohr
Ⓒ Ummantelung (Umwickeln Sie Anschlussteil und
Schnittstelle zur Wärmeisolierung mit Klebe-
band.)
Falsch
Richtig
Durchbruchstellen
Innenwand (Unterputz)
C
A
B
Boden (Feuerschutz) Rohrleitung durch Dach
D
F
G
B
• Anschlussverbindungen müssen vollständig isoliert werden.
Außenwand Außenwand (auf Putz)
D
B
A
Durchbruch bei Feuerschutz
und angrenzender Wand
I
G
D
B
H
A
1m
(3.28ft)
Wärmeisolations- Klebstoff + hitzebeständiger Polyethy-
material
Ummantelung Innengerät
HINWEIS
!
Bei Verwendung von Polyethylen zur Abde-
ckung sollte keine Dach-Asphaltierung erfor-
derlich sein.
Diese Bereiche werden nicht isoliert.
Ⓐ Manschette
Ⓑ Wärmeisolierung
Ⓒ Ummantelung
Ⓓ Dichtungsmaterial
E Ⓔ Band
B
Ⓕ Wasserdichte Schicht
Ⓖ Manschette mit Kante
I
Ⓗ Ummantelung
Ⓘ Mörtel oder anderes nicht brennbares
Dichtungsmaterial
Ⓙ Nicht brennbare Wärmeisolation
J
Beim Ausfüllen von Hohlräumen mit Mör-
tel muss die Durchbruchstelle mit einer
Stahlplatte abgedeckt werden, damit die
Isolation nicht einbricht. Verwenden Sie
zur Isolation und Abdeckung ausschließ-
1m
(3.28ft)
lich nicht brennbare Materialien (keine
Kunststoffabdeckungen).
lenschaum + Klebeband
Klebeband
