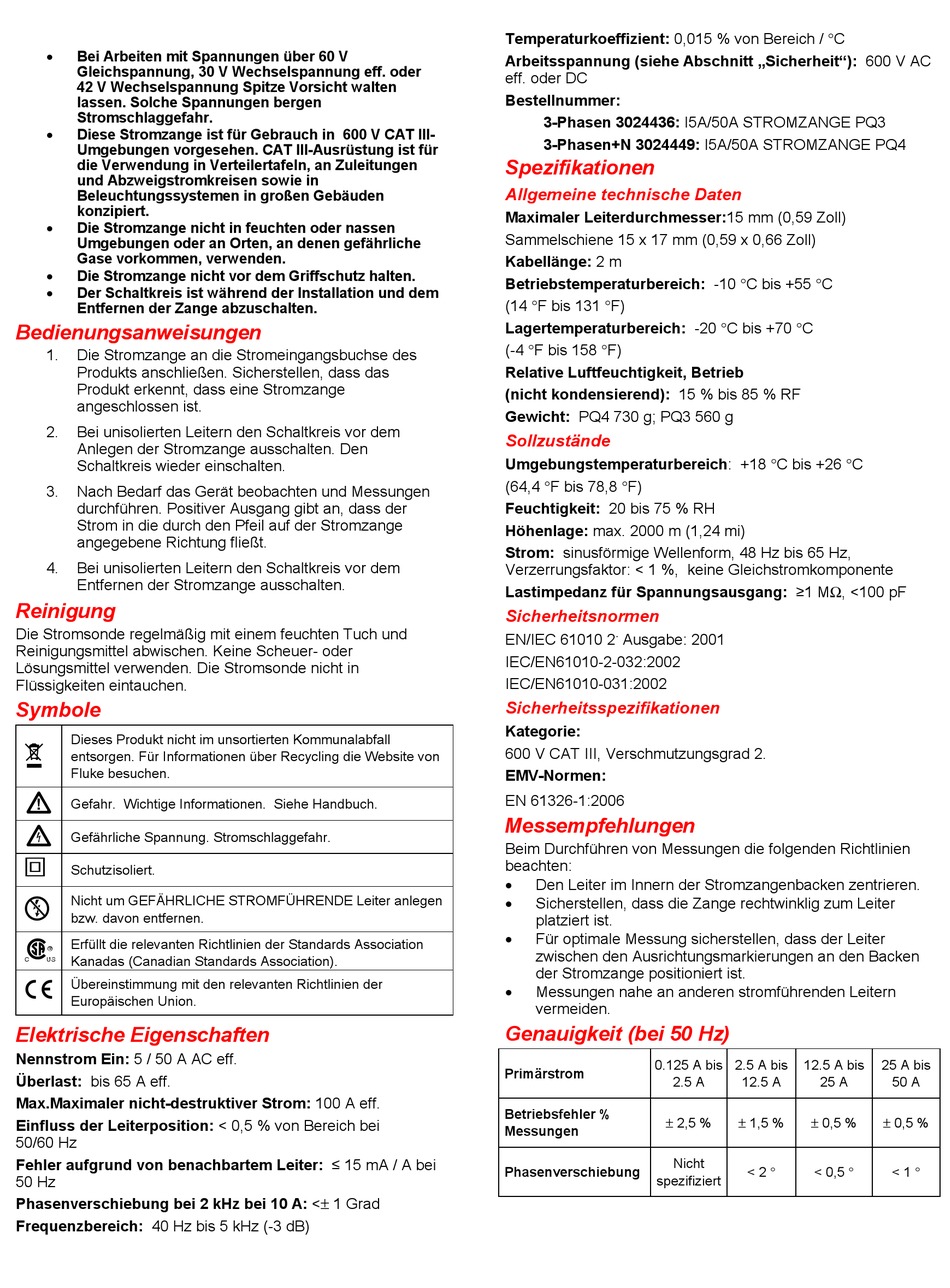

Bei Arbeiten mit Spannungen über 60 V
Gleichspannung, 30 V Wechselspannung eff. oder
42 V Wechselspannung Spitze Vorsicht walten
lassen. Solche Spannungen bergen
Stromschlaggefahr.
•
Diese Stromzange ist für Gebrauch in 600 V CAT III-
Umgebungen vorgesehen. CAT III-Ausrüstung ist für
die Verwendung in Verteilertafeln, an Zuleitungen
und Abzweigstromkreisen sowie in
Beleuchtungssystemen in großen Gebäuden
konzipiert.
•
Die Stromzange nicht in feuchten oder nassen
Umgebungen oder an Orten, an denen gefährliche
Gase vorkommen, verwenden.
•
Die Stromzange nicht vor dem Griffschutz halten.
•
Der Schaltkreis ist während der Installation und dem
Entfernen der Zange abzuschalten.
Bedienungsanweisungen
1.
Die Stromzange an die Stromeingangsbuchse des
Produkts anschließen. Sicherstellen, dass das
Produkt erkennt, dass eine Stromzange
angeschlossen ist.
2.
Bei unisolierten Leitern den Schaltkreis vor dem
Anlegen der Stromzange ausschalten. Den
Schaltkreis wieder einschalten.
3.
Nach Bedarf das Gerät beobachten und Messungen
durchführen. Positiver Ausgang gibt an, dass der
Strom in die durch den Pfeil auf der Stromzange
angegebene Richtung fließt.
4.
Bei unisolierten Leitern den Schaltkreis vor dem
Entfernen der Stromzange ausschalten.
Reinigung
Die Stromsonde regelmäßig mit einem feuchten Tuch und
Reinigungsmittel abwischen. Keine Scheuer- oder
Lösungsmittel verwenden. Die Stromsonde nicht in
Flüssigkeiten eintauchen.
Symbole
Dieses Produkt nicht im unsortierten Kommunalabfall
~
entsorgen. Für Informationen über Recycling die Website von
Fluke besuchen.
W
Gefahr. Wichtige Informationen. Siehe Handbuch.
X
Gefährliche Spannung. Stromschlaggefahr.
T
Schutzisoliert.
Nicht um GEFÄHRLICHE STROMFÜHRENDE Leiter anlegen
-
bzw. davon entfernen.
Erfüllt die relevanten Richtlinien der Standards Association
)
Kanadas (Canadian Standards Association).
Übereinstimmung mit den relevanten Richtlinien der
P
Europäischen Union.
Elektrische Eigenschaften
Nennstrom Ein: 5 / 50 A AC eff.
Überlast: bis 65 A eff.
Max.Maximaler nicht-destruktiver Strom: 100 A eff.
Einfluss der Leiterposition: < 0,5 % von Bereich bei
50/60 Hz
Fehler aufgrund von benachbartem Leiter: ≤ 15 mA / A bei
50 Hz
Phasenverschiebung bei 2 kHz bei 10 A: <± 1 Grad
Frequenzbereich: 40 Hz bis 5 kHz (-3 dB)
Temperaturkoeffizient: 0,015 % von Bereich / °C
Arbeitsspannung (siehe Abschnitt „Sicherheit"): 600 V AC
eff. oder DC
Bestellnummer:
3-Phasen 3024436: I5A/50A STROMZANGE PQ3
3-Phasen+N 3024449: I5A/50A STROMZANGE PQ4
Spezifikationen
Allgemeine technische Daten
Maximaler Leiterdurchmesser:15 mm (0,59 Zoll)
Sammelschiene 15 x 17 mm (0,59 x 0,66 Zoll)
Kabellänge: 2 m
Betriebstemperaturbereich: -10 °C bis +55 °C
(14 °F bis 131 °F)
Lagertemperaturbereich: -20 °C bis +70 °C
(-4 °F bis 158 °F)
Relative Luftfeuchtigkeit, Betrieb
(nicht kondensierend): 15 % bis 85 % RF
Gewicht: PQ4 730 g; PQ3 560 g
Sollzustände
Umgebungstemperaturbereich: +18 °C bis +26 °C
(64,4 °F bis 78,8 °F)
Feuchtigkeit: 20 bis 75 % RH
Höhenlage: max. 2000 m (1,24 mi)
Strom: sinusförmige Wellenform, 48 Hz bis 65 Hz,
Verzerrungsfaktor: < 1 %, keine Gleichstromkomponente
Lastimpedanz für Spannungsausgang: ≥1 MΩ, <100 pF
Sicherheitsnormen
.
EN/IEC 61010 2
Ausgabe: 2001
IEC/EN61010-2-032:2002
IEC/EN61010-031:2002
Sicherheitsspezifikationen
Kategorie:
600 V CAT III, Verschmutzungsgrad 2.
EMV-Normen:
EN 61326-1:2006
Messempfehlungen
Beim Durchführen von Messungen die folgenden Richtlinien
beachten:
•
Den Leiter im Innern der Stromzangenbacken zentrieren.
•
Sicherstellen, dass die Zange rechtwinklig zum Leiter
platziert ist.
•
Für optimale Messung sicherstellen, dass der Leiter
zwischen den Ausrichtungsmarkierungen an den Backen
der Stromzange positioniert ist.
•
Messungen nahe an anderen stromführenden Leitern
vermeiden.
Genauigkeit (bei 50 Hz)
0.125 A bis
Primärstrom
2.5 A
Betriebsfehler %
± 2,5 %
Messungen
Nicht
Phasenverschiebung
spezifiziert
2.5 A bis
12.5 A bis
25 A bis
12.5 A
25 A
50 A
± 1,5 %
± 0,5 %
± 0,5 %
< 2 °
< 0,5 °
< 1 °
