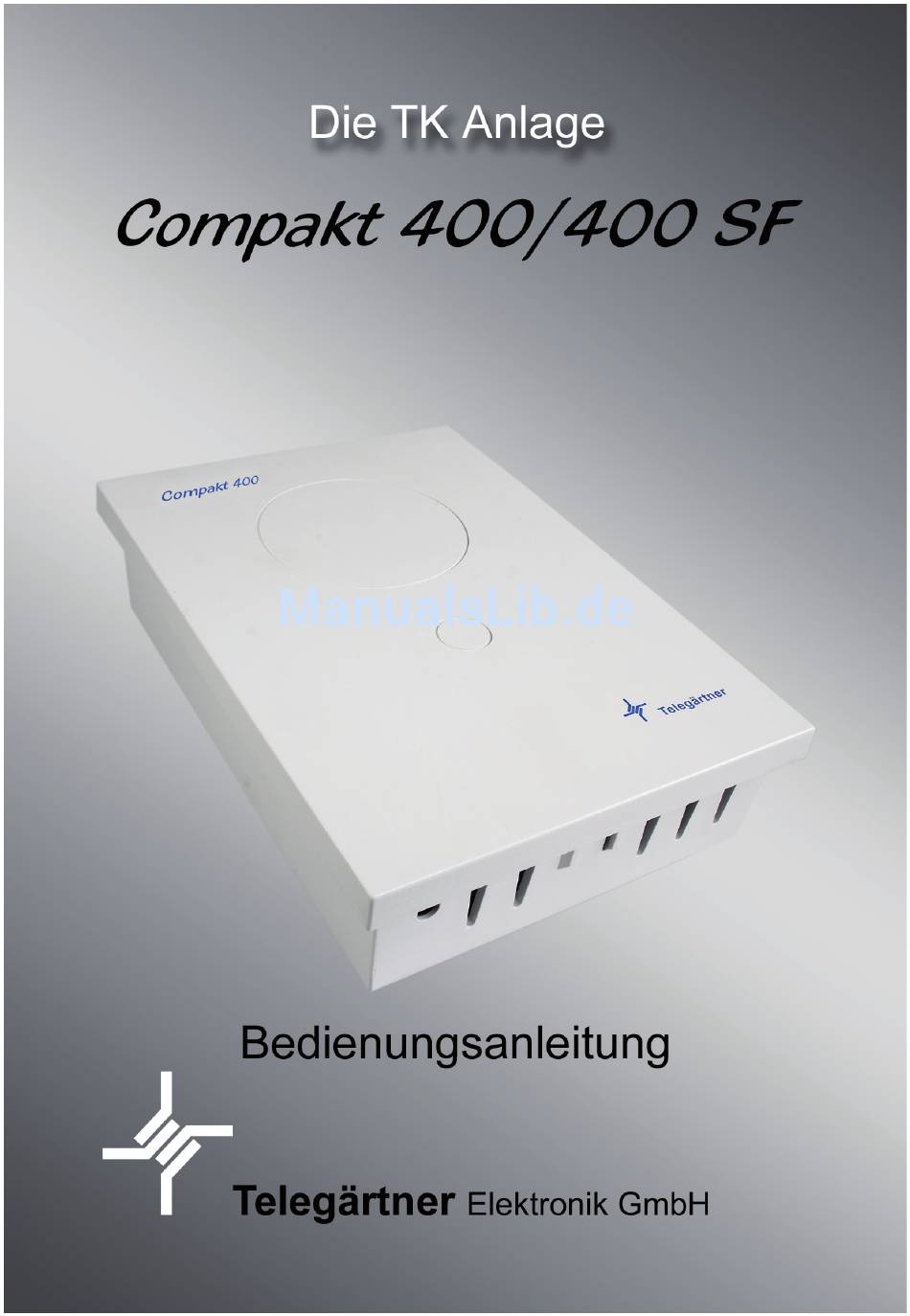

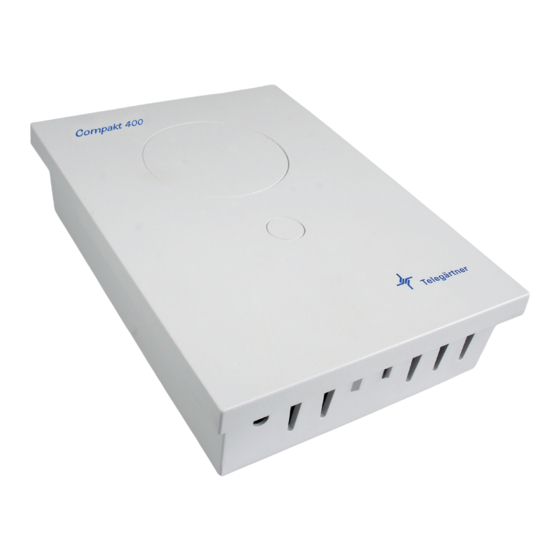

Telegärtner Compakt 400 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Telegärtner Compakt 400

  • Seite 3: Zu Ihrer Sicherheit

    Zu Ihrer Sicherheit Zu Ihrer Sicherheit. Beachten Sie bitte zu Ihrer Sicherheit und zum Schutze der Compakt 400 / Compakt 400 SF folgende Sicherheitshinweise. Vorsicht: Alle Bereiche, die sich nur mit Werkzeug öffnen lassen, sind Wartungsbereiche. Durch unbefugtes Öffnen können Gefahren für den Benutzer entstehen.
  • Seite 4 Zu Ihrer Sicherheit Schließen Sie die Telefonanlage nur mit dem mitgelieferten V.24 Schnittstellenkabel an einen PC an. Die V.24 Schnittstelle ist nur für die Konfiguration der Telefonanlage gedacht. Nach erfolgter Konfiguration trennen Sie die Telefonanlage wieder von dem PC, und ziehen Sie das V.24 Schnittstellenkabel ab. Verwenden Sie nur das mitgelieferte TAE-Anschlusskabel, um die Telefonanlage mit dem Telefonanschluss zu verbinden.

  • Seite 5: Inhaltsverzeichnis

    Anschlüsse der Telefonanlage. Wandmontage der Telefonanlage. Feste Anschlüsse. In Betrieb nehmen. Die wichtigsten Rufnummern. Telefonieren. Bedienung. Eingehende Anrufe. Nachwahl (nur Compakt 400 SF). Faxanruf mit Faxweiche (nur Compakt 400 SF). Intern telefonieren. Extern telefonieren. Türfreisprecheinrichtung. T-Net Funktionen. Schaltkontakte (nur Compakt 400 SF).
  • Seite 6 Inhaltsverzeichnis Telefonanlage einstellen. Einstellungen mit dem Telefon vornehmen. Einstellungen mit dem Computer vornehmen. Anhang. Reinigen. Konformitätserklärung, CE-Zeichen. Rücknahme von alten Geräten. Grundeinstellungen bei Auslieferung. Leistungsmerkmale. Hörtöne. Ruftakte. Störungen und Selbsthilfe bei der Fehlersuche. Technische Daten. Glossar. Kurzbedienungsanleitung für Nebenstellen. Automatische Amtsholung. Kurzbedienungsanleitung für Nebenstellen. Telefonieren mit Vorwahl der Kennziffer 0.

  • Seite 7: Einleitung

    Willkommen. Vielen Dank, dass Sie sich für die Telefonanlage Compakt 400 / 400 SF entschieden haben. Nehmen Sie sich Zeit und lesen Sie sich die Bedienungsanleitung durch. Nur so können Sie die Telefonanlage kennen lernen und deren Leistung voll ausschöpfen.

  • Seite 8: Stromausfall

    Einleitung Stromausfall. Während eines Stromausfalls können Sie vom Endgerät an dem Anschluss 1 telefonieren. Die anderen Anschlüsse sind nicht funktions- fähig. Bei Stromausfall bleiben alle Speicherinhalte (Programm- und Anwenderdaten) der Telefonanlage ohne Änderungen erhalten. Piktogramme. Dieses Symbol fordert Sie zum Abheben des Hörers eines Telefons auf.

  • Seite 9: Die Telefonanlage Auspacken

    Einleitung Die Telefonanlage auspacken. In der Verpackung der Telefonanlage sind enthalten: Telefonanlage. Steckernetzgerät. TAE-Anschlussschnur. V.24 Konfigurationskabel. Montageanleitung. CD-ROM mit Konfigurationssoftware für Windows und Dokumentation.
  • Seite 10 Einleitung...

  • Seite 11: Installation Der Telefonanlage

    Installation der Telefonanlage Installation der Telefonanlage. Anschlüsse der Telefonanlage. Die Anschlüsse befinden sich unter dem Gehäusedeckel der Telefon- anlage. Das Bild zeigt, wie Sie die Abdeckung des Anschlussraumes entfernen. Drücken Sie in Pfeilrichtung auf die Rastnase und heben Sie den Deckel nach oben ab. Das folgende Bild zeigt die Anschlussbuchsen und Anschlussklemmen der Telefonanlage.
  • Seite 12 Steckernetzgerät (Power) An dieser Buchse wird das mitgelieferte Steckernetzteil angeschlossen. Anschluss für Schaltkontakt (nur bei Compakt 00 SF) Die beiden Schaltkontakte der Compakt 400 SF stehen an diesen Steckschraubklemmen zur Verfügung. Die Schaltkontakte sind als Schließer realisiert. D. h. die Kontakte sind im Ruhezustand geöffnet. Anschluss für analoge Endgeräte (Anschluss 1 bis ) An die vier analogen a/b Anschlüsse (1 bis 4) sollen nur analoge End- geräte mit Tonwahl angeschlossen werden.

  • Seite 13: Wandmontage Der Telefonanlage

    Wärmequellen, z.B. Heizkörpern oder in feuchten Räumen. Zeichnen Sie die Bohrlöcher gemäß der Zeichnung an der vorgese- henen Montagestelle an. Halten Sie auf allen Seiten der Telefonan- lage einen Mindestabstand von 50 mm ein. OBEN 108 mm Bohrschablone Compakt 400 / 400 SF...
  • Seite 14 Installation der Telefonanlage Überprüfen Sie die feste Auflage aller Befestigungspunkte der Telefonanlage an der Wand. Vergewissern Sie sich, dass im Bereich der markierten Bohrlöcher keine Versorgungsleitungen, Kabel oder ähnliches verlegt sind. Bohren Sie die Befestigungslöcher an den markierten Stellen (bei Montage mit den Dübeln verwenden Sie einen 6 mm-Steinbohrer). Setzen Sie die Dübel ein.

  • Seite 15: Feste Anschlüsse

    Rufnummer. z.B. Anschluss 1 wird über die interne Ruf- nummer 1 erreicht. Diese Rufnummern sind fest vorgegeben. Die Compakt 400 SF hat noch zwei weitere Anschlüsse mit den Bezeichnungen K1 und K2. An diesen Anschlüssen sind die beiden Schaltkontakte herausgeführt...

  • Seite 16: In Betrieb Nehmen

    Die Wartemusik ist aktiviert. Das Heranholen von Anrufen ist möglich. Der Hookflash von Endgeräten wird an die Vermittlungsstelle weitergeleitet. Bei Compakt 400 SF: Nachwahl und Faxweiche ist ausgeschaltet. Schaltkontakte K1 und K2 werden von den Interntelefonen gesteuert. Prüfen Sie anhand der Bedienungsanleitungen Ihrer Endgeräte, wie und mit welchen Einstellungen Leistungsmerkmale genutzt werden können.

  • Seite 17: Die Wichtigsten Rufnummern

    Installation der Telefonanlage 11 Die wichtigsten Rufnummern. Rufnummer Funktion Teilnehmer 1 wird gerufen Teilnehmer 2 wird gerufen Teilnehmer 3 wird gerufen Teilnehmer 4 wird gerufen Sammelruf Heranholen von Anrufen Heranholen eines Anrufbeantwortergespräches Externgespräch einleiten bei Amtsholung mit Vorwahl der Kennziffer 0...

  • Seite 18: Telefonieren

    12 Telefonieren Telefonieren. Bedienung. Automatische Amtsholung / Telefonieren mit Vorwahl der Kennziffer 0 Die Telefonanlage bietet die Möglichkeit, die »Automatische Amts- holung« oder das Telefonieren mit »Vorwahl der Kennziffer 0« einzu- schalten. Bei eingeschalteter automatischer Amtsholung sind Sie nach Abheben des Hörers sofort mit dem externen Anschluss verbunden, und hören den Dauerwählton.
  • Seite 19 Telefonieren 13 Heranholen eines externen Anrufes Ein Telefon in Ihrer Nähe klingelt bei einem externen Anruf. Sie möch- ten diesen Anruf von Ihrem Telefon aus entgegennehmen. Ihr Telefon muss dazu mindestens halbamtsberechtigt sein Heben Sie den Hörer Ihres Telefons ab. Sie hören den In- ternwählton, da der externe Anschluss durch den Anruf be- legt ist.
  • Seite 20 Internteilnehmer weiter. Sie können dann an allen gerufenen Telefonen, die das Leistungsmerkmal CLIP unterstützen, die Rufnum- mer des anrufenden Teilnehmers sehen. Die CLIP Funktion der Compakt 400 ist immer aktiv. Sie brauchen also nichts zu konfigurie- ren, um das Leistungsmerkmal CLIP nutzen zu können.

  • Seite 21: Nachwahl (Nur Compakt 400 Sf)

    Telefonieren 15 Nachwahl (nur Compakt 400 SF). Die Compakt 400 SF verfügt über eine Nachwahlfunktion, mit der ein externer Teilnehmer durch Nachwahl der internen Rufnummer gezielt einen Teilnehmer der Compakt 400 SF anrufen kann. Um die Nachwahl nutzen zu können, muss das Leistungsmerkmal Nachwahl und Faxweiche eingeschaltet sein.

  • Seite 22: Faxanruf Mit Faxweiche (Nur Compakt 400 Sf)

    2 eingestellt sein. Faxanruf mit Faxweiche (nur Compakt 400 SF). Die Compakt 400 SF verfügt über eine integrierte aktive Faxweiche. Die Faxweiche ist mit der Nachwahlfunktion gekoppelt. Um die Faxweiche nutzen zu können, muss die Nachwahl eingeschaltet und ein interner Anschluss auf Endgerätetyp Fax eingestellt sein.

  • Seite 23: Intern Telefonieren

    Telefonieren 17 Intern telefonieren. Alle Gespräche, die zwischen den internen analogen Anschlüssen geführt werden, sind Internverbindungen. Diese Verbindungen sind nicht kostenpflichtig. In der Telefonanlage können bis zu 2 Internverbin- dungen gleichzeitig bestehen. Intern telefonieren bei »Automatischer Amtsholung« Möchten Sie intern wählen oder eine Funktion, z.B. »Heranholen von Anrufen«...
  • Seite 24 18 Telefonieren Intern mit »Vorwahl der Kennziffer 0« telefonieren. Sie möchten eine interne Verbindung mit einem Teilnehmer der Telefonanlage herstellen. Heben Sie den Hörer Ihres Telefons ab. Sie hören den Internwählton. Wählen Sie die gewünschte interne Telefonnummer. Sie hören den Freiton. Der Gesprächspartner wird gerufen. Der gewählte Gesprächspartner hebt den Hörer ab. Führen Sie das Interngespräch.
  • Seite 25 Telefonieren 1 Extern- oder Türstellengespräch während eines Interngesprächs annehmen. Während eines Interngespräches können Sie jederzeit ein Extern- oder Türstellengespräch annehmen. Je nach dem, ob es sich um ein Extern- oder Türstellengespräch handelt, ist der Anklopfton unterschiedlich (siehe Kapitel »Hörtöne«). Sie führen ein Interngespräch. Ein externer Gesprächspart- ner ruft Sie an, oder ein Besucher an der Türe hat die Klin- geltaste der TFE gedrückt.
  • Seite 26 20 Telefonieren Raumüberwachung für ein Telefon freigeben Heben Sie den Hörer des Telefons in dem zu überwa- chenden Raum ab oder schalten Sie das Freisprechen ein. Sie hören den Dauerwählton. Betätigen Sie die R-Taste. Sie hören den Internwählton. Wählen Sie die Kennziffern. Sie hören den positiven Quittungston. Legen Sie den Hörer erst wieder auf, oder schalten Sie die Freisprecheinrichtung erst wieder aus, wenn sie den Raum nicht mehr überwachen möchten.

  • Seite 27: Extern Telefonieren

    Telefonieren 21 Extern telefonieren. Berechtigungen der internen Anschlüsse Nicht von jedem Telefon müssen externe Gespräche geführt werden können. Mit manchen Telefonen sollen z.B. nur interne Gespräche und Türstellengespräche geführt werden können. Für jeden internen Teilnehmer der Telefonanlage kann in der Konfiguration eine individu- elle Berechtigung für gehende (externe) Verbindungen eingerichtet werden.
  • Seite 28 22 Telefonieren Extern telefonieren bei Automatischer Amtsholung Sie möchten ein Gespräch mit einem externen Gesprächspartner führen. Heben Sie den Hörer Ihres Telefons ab. Sie hören den Dau- erwählton. Wählen Sie die gewünschte externe Telefonnummer. Sie hören den Freiton. Der Gesprächspartner wird gerufen. Der gewählte Gesprächspartner hebt den Hörer ab. Führen Sie das Externgespräch.
  • Seite 29 Telefonieren 23 Hinweis: Hören Sie nach Wahl der Amtskennziffer »0« den Besetzt- ton, hat Ihr Telefon entweder keine Berechtigung zur externen Wahl, oder der externe Anschluss ist belegt. Um aus dem Telefonbuch, dem Wahlwiederholspeicher oder einer vorbereitenden Wahl des Endgerätes eine ex- terne Verbindung aufbauen zu können, muss an dem End- gerät die Amtskennziffer »0«...
  • Seite 30 2 Telefonieren Gespräch weitergeben Gespräch ohne Ankündigung weitergeben Sie möchten ein Externgespräch an einen anderen internen Teilnehmer weitergeben, ohne zuvor mit Ihm zu sprechen. Der interne Teilnehmer wird gerufen und erhält nach Abheben des Hörers das Externgespräch. Sie führen ein Externgespräch. Betätigen Sie die R-Taste. Sie hören den Internwählton. Wählen Sie die gewünschte interne Telefonnummer.
  • Seite 31 Telefonieren 25 Führen Sie das Interngespräch. Kündigen Sie die Weiterga- be des gehaltenen externen Gesprächspartners an Ihren internen Gesprächspartner an. Legen Sie den Hörer auf. Der interne Gesprächspartner führt das Externgespräch weiter. Türstellengespräch während eines Externgesprächs annehmen Während eines Externgespräches können Sie jederzeit ein Türstellen- gespräch annehmen.

  • Seite 32: Türfreisprecheinrichtung

    26 Telefonieren Türfreisprecheinrichtung. Türfreisprecheinrichtung (TFE) Ihre Telefonanlage ist bereits für den Anschluss einer TFE z.B. Eumex DoorLine 210 oder Telegärtner DoorLine a/b 2R vorbereitet. An Ihre Telefonanlage kann an einem a/b Anschluss eine TFE angeschlossen werden. In der Konfigurierung muss für den gewünschten Anschluss nur als Endgerätetyp TFE eingetragen werden.
  • Seite 33 Telefonieren 27 Türstellengespräch annehmen und Tür öffnen Ihr Telefon signalisiert einen Türstellenruf. Heben Sie den Hörer des Telefons ab. Wählen Sie die Kennziffer. Sie werden mit der TFE verbunden. Führen Sie das Türgespräch. Wenn Sie die Türe öffnen möchten, wählen Sie die Kennziffern. Sie können das Türgespräch weiterführen. Zum Beenden legen Sie den Hörer auf oder wählen die Kennziffern.

  • Seite 34: T-Net Funktionen

    28 Telefonieren Heben Sie den Hörer des Telefons ab. Sie hören den Dau- erwählton. Betätigen Sie die R-Taste. Sie hören den Internwählton. Wählen Sie die interne Telefonnummer des Anschlusses, an dem Ihre TFE angeschlossen ist. Sie sind mit der Tür- stelle verbunden.
  • Seite 35 Telefonieren 2 Hinweis: Das Generieren eines Hook-Flash durch Drücken der R-Taste und nachfolgender Wahl einer Kennziffer am Tele- fon ist nur bei Endgeräten notwendig, die nicht wahlweise einen Flash oder Hook-Flash erzeugen können. Schauen Sie bitte in den Bedienungsanleitungen Ihrer Endgeräte nach, ob sie über die Möglichkeit zur Wahlweisen Generierung eines Flash oder Hook-Flash verfügen.

  • Seite 36: Schaltkontakte (Nur Compakt 400 Sf)

    30 Telefonieren Schaltkontakte (nur Compakt 400 SF). Die zwei Schaltkontakte der Compakt 400 SF sind vielseitig ver- wendbar. Die Betriebsart jedes einzelnen Schaltkontaktes wird durch Programmierung festgelegt (siehe Kapitel »Telefonanlage einstellen«). Für jeden Schaltkontakt muss eine der vier Betriebsarten programmiert werden.
  • Seite 37 Telefonieren 31 Schaltkontakt von einem Interntelefon einschalten Der Schaltkontakt muss für die Betriebsart 1 oder 4 programmiert sein. Der Schaltkontakt soll dauerhaft eingeschaltet werden. Heben Sie den Hörer des Telefons ab. Sie hören den Dau- erwählton. Betätigen Sie die R-Taste. Sie hören den Internwählton. Kennziffer wählen.
  • Seite 38 32 Telefonieren Schaltkontakt von einem Interntelefon für eine definierte Zeit einschalten Der Schaltkontakt muss für die Betriebsart 1 oder 4 programmiert sein. Der Schaltkontakt soll für eine definierte Zeit eingeschaltet und anschließend wieder ausgeschalte werden. Heben Sie den Hörer des Telefons ab. Sie hören den Dau- erwählton. Betätigen Sie die R-Taste. Sie hören den Internwählton. Kennziffer wählen.
  • Seite 39 Telefonieren 33 Schaltkontakt mit Externanruf steuern Der Schaltkontakt muss für die Betriebsart 3 programmiert sein. Der Schaltkontakt wird im Takt eines Externanrufes gesteuert. Immer wenn ein Ruf ansteht wird der Schaltkontakt geschlossen. In der Ruf- pause wird der Schaltkontakt wieder geöffnet. Mit dieser Betriebsart kann z.B. ein Zusatzwecker für die Signalisierung des Externrufes betrieben werden.
  • Seite 40 3 Telefonieren Schaltkontakt von einem Externtelefon ausschalten Der Schaltkontakt muss für die Betriebsart 4 programmiert sein und die Nachwahl und Faxweiche muss eingeschaltet sein. Der Schaltkontakt soll dauerhaft ausgeschaltet werden. Sie haben von einem externen Anschluss die Rufnummer Ihres Anschlusses gewählt. Die Telefonanlage nimmt den Externanruf entgegen. Sie hören den Aufberksamkeitston.
  • Seite 41 Telefonieren 35 Schaltkontakt von einem Externtelefon für eine definierte Zeit einschalten Der Schaltkontakt muss für die Betriebsart 4 programmiert sein und die Nachwahl und Faxweiche muss eingeschaltet sein. Der Schaltkontakt soll für eine definierte Zeit eingeschaltet und anschließend wieder ausgeschalte werden. Sie haben von einem externen Anschluss die Rufnummer Ihres Anschlusses gewählt.

  • Seite 42: Telefonanlage Einstellen

    36 Telefonanlage einstellen Telefonanlage einstellen. Einstellungen mit dem Telefon vornehmen. Die Leistungsmerkmale der Compakt 400 / 400 SF können Sie über Programmierprozeduren ein- und ausschalten. Diese Programmierprozeduren können Sie nur vom Internteilnehmer 1 durchführen. Die programmierten Leistungsmerkmale bleiben auch nach einem Stromausfall erhalten.
  • Seite 43 Telefonanlage einstellen 37 Einstellungen auf die Werkseinstellungen zurücksetzen Es werden alle Einstellungen auf die Werkseinstellungen (Lieferzustand) zurückgesetzt. Wählen Sie die Kennziffer. Sie hören den positiven Quittungston. Hinweis: Es werden alle Verbindungen getrennt und ein Neustart der Anlagensoftware durchgeführt. Danach befinden Sie sich nicht mehr im Programmiermodus. Sie hören den Dauerwählton.
  • Seite 44 Türstellenruf. Das Anklopfen eines weiteren Externteilnehmers an einem bestehenden Externgespräch ist ein Leistungsmerkmal des T-Net, und kann durch die Einstellungen der Compakt 400 nicht beeinflusst werden. Dazu müssen Sie das T-Net Leis- tungsmerkmal Anklopfen durch die entsprechende Bedien- prozedur in der Vermittlungsstelle ausschalten.
  • Seite 45 Türstellenruf. Das Anklopfen eines weiteren Externteilnehmers an einem bestehenden Externgespräch ist ein Leistungsmerkmal des T-Net, und kann durch die Einstellungen der Compakt 400 nicht beeinflusst werden. Dazu müssen Sie das T-Net Leis- tungsmerkmal Anklopfen durch die entsprechende Bedien- prozedur in der Vermittlungsstelle einschalten.
  • Seite 46 0 Telefonanlage einstellen Nachwahl und Faxweiche einschalten (nur Compakt 00 SF) Ein Externteilnehmer kann einen Internteilnehmer durch Nachwahl der Internrufnummer gezielt anrufen. Die Faxweiche zum automatischen Erkennen eines Faxanrufes wird aktiviert. Das Fernsteuern der Schaltkontakte ist möglich. Wählen Sie die Kennziffer. Sie hören den positiven Quittungston. Nachwahl und Faxweiche ausschalten (nur Compakt 00 SF) Die Nachwahl und die Faxweiche ist ausgeschaltet. Das Fernsteuern der Schaltkontakte ist nicht möglich.
  • Seite 47 Telefonanlage einstellen 1 Wartezeit für Nachwahl und Faxweiche (nur Compakt 00 SF) Bei eingeschalteter Nachwahl und Faxweiche wartet die Telefonanla- ge nach dem Annehmen des Externanrufes für die hier eingestellte Zeit auf eine Nachwahl oder einen Faxruf (CNG- Signal). Wird innerhalb der Wartezeit keine Nachwahl oder kein Faxruf erkannt, werden alle extern- rufberechtigten Interntelefone gerufen.
  • Seite 48 2 Telefonanlage einstellen Hookflash für Rückfrage verwenden Ein Hookflash von einem internen Endgerät wird von der Telefonanlage wie ein Flash zum Einleiten einer Rückfrage verwendet. Wählen Sie die Kennziffer. Sie hören den positiven Quittungston. Hinweis Um bei dieser Einstellung einen Hookflash an die Vermitt- lungsstelle zu senden muss die unter »Erzeugung eines Hook-Flash durch die Telefonanlage«...
  • Seite 49 Telefonanlage einstellen 3 Gerätetyp »Anrufbeantworter« einstellen Sie möchten den Gerätetyp »Anrufbeantworter« für einen internen Anschluss einstellen, um daran einen Anrufbeantworter zu betreiben. Wählen Sie die Kennziffer. Wählen Sie die Kennziffer des Anschlusses. Sie hören den positiven Quittungston. Hinweis Es kann nur ein Anschluss auf Gerätetyp »Anrufbeantwor- ter«...
  • Seite 50  Telefonanlage einstellen Gerätetyp »Fax« einstellen (nur Compakt 00 SF) Sie möchten den Gerätetyp »Fax« für einen internen Anschluss einstel- len, um daran ein Faxgerät zu betreiben. Wählen Sie die Kennziffer. Wählen Sie die Kennziffer des Anschlusses. Sie hören den positiven Quittungston. Hinweis Es kann nur ein Anschluss auf Gerätetyp »Fax« eingestellt werden.
  • Seite 51 Telefonanlage einstellen 5 Halbamtsberechtigung für einen Anschluss einstellen Von einem halbamtsberechtigten Anschluss können Externgespräche entgegengenommen, jedoch selbst keine Externgespräche aufgebaut werden. Wählen Sie die Kennziffer. Wählen Sie die Kennziffer des Anschlusses. Sie hören den positiven Quittungston. Nichtamtsberechtigung für einen Anschluss einstellen Von einem nichtamtsberechtigten Anschluss können nur Internge- spräche geführt werden. Wählen Sie die Kennziffer.
  • Seite 52 6 Telefonanlage einstellen Anrufverteilung Mit der Anrufverteilung legen Sie fest, an welchen Anschlüssen Extern- anrufe und/oder Türrufe signalisiert werden sollen. Hinweis An einem Anschluss, der auf Gerätetyp »Anrufbeantworter« oder »Fax« eingestellt ist, werden keine Türrufe signalisiert. Externanrufe signalisieren An einem Anschluss sollen Externanrufe signalisiert werden. Wählen Sie die Kennziffer.
  • Seite 53 Telefonanlage einstellen 7 Türrufe an allen Anschlüssen signalisieren Türrufe sollen an allen Anschlüssen signalisiert werden, egal welche Klingeltaste gedrückt wurde. Wählen Sie die Kennziffer. Sie hören den positiven Quittungston. Türrufe an keinem Anschluss signalisieren Türrufe sollen an keinem Anschluss signalisiert werden. Wählen Sie die Kennziffer. Sie hören den positiven Quittungston. Türrufe der Klingeltaste 1 signalisieren An einem Anschluss sollen die Türrufe der Klingeltaste 1 signalisiert werden.
  • Seite 54 8 Telefonanlage einstellen Türrufe der Klingeltaste 2 signalisieren An einem Anschluss sollen die Türrufe der Klingeltaste 2 signalisiert werden. Wählen Sie die Kennziffer. Wählen Sie die Kennziffer des Anschlusses. Sie hören den positiven Quittungston. Türrufe der Klingeltaste 3 signalisieren An einem Anschluss sollen die Türrufe der Klingeltaste 3 signalisiert werden.
  • Seite 55 Telefonanlage einstellen  Türrufe für einen Anschluss abschalten An einem Anschluss sollen keine Türrufe signalisiert werden. Wählen Sie die Kennziffer. Wählen Sie die Kennziffer des Anschlusses. Sie hören den positiven Quittungston. Schaltkontakte (nur Compakt 00 SF) Die Betriebsart und die Schaltzeiten der beiden Schaltkontakte können getrennt eingestellt werden. Hinweis Jeder Kontakt kann nur für eine der vier Betriebsarten programmiert werden.
  • Seite 56 50 Telefonanlage einstellen Betriebsart 2: Schaltkontakt mit Klingeltaster 2 steuern (Compakt 00 SF) Der Schaltkontakt wird beim Betätigen des Klingeltasters 2 einer TFE für eine definierte Zeit geschlossen. Wählen Sie die Kennziffer. Wählen Sie den Schaltkontakt. Sie hören den positiven Quittungston. Betriebsart 2: Schaltkontakt mit Klingeltaster 3 steuern (Compakt 00 SF) Der Schaltkontakt wird beim Betätigen des Klingeltasters 3 einer TFE für eine definierte Zeit geschlossen.
  • Seite 57 Telefonanlage einstellen 51 Betriebsart 3: Schaltkontakt mit Externanruf steuern (Compakt 00 SF) Der Schaltkontakt wird im Takt des Externanrufes ein- und ausgeschaltet. Wählen Sie die Kennziffer. Wählen Sie den Schaltkontakt. Sie hören den positiven Quittungston. Betriebsart : Schaltkontakt fernsteuern (Compakt 00 SF) Der Schaltkontakt wird aus der Ferne, d. h. durch einen Externanruf gesteuert. Der Schaltkontakt kann gleichzeitig auch von den Interntele- fonen wie in Betriebsart 1 gesteuert werden.
  • Seite 58 52 Telefonanlage einstellen Schließzeiten der Schaltkontakte festlegen (Compakt 00 SF) Wird ein Schaltkontakt von einer Klingeltaste oder durch ein Telefon mit der Funktion »Schaltkontakt für eine definierte Zeit schalten« angesteuert, wird er für die hier festgelegte Zeit geschaltet. Kontaktschließzeit 0,2 Sekunden: Wählen Sie die Kennziffer. Wählen Sie den Schaltkontakt. Wählen Sie die Kennziffer.
  • Seite 59 Telefonanlage einstellen 53 Kontaktschließzeit benutzerdefiniert: Wählen Sie die Kennziffer. Wählen Sie den Schaltkontakt. Wählen Sie die Kennziffer. Geben Sie die Schließzeit ein. Erlaubt sind Werte von 001 bis 999. Der eingegebene Wert entspricht der Schließzeit mit einer Basis von 0,1 Sekunden. Um z.B.
  • Seite 60 5 Telefonanlage einstellen Wartezeit für Eingabe der PIN (nur Compakt 00 SF) Beim Fernsteuern der Schaltkontakte wartet die Telefonanlage für die hier eingestellte Zeit auf die Eingabe der PIN. Wählen Sie die Kennziffer. Wählen Sie eine Wartezeit zwischen 03 … 25 Sekunden.Die Eingabe muss zweistellig sein. Sie hören den positiven Quittungston. Hinweis Werkseinstellung ist 12 Sekunden.

  • Seite 61: Einstellungen Mit Dem Computer Vornehmen

    Telefonanlage einstellen 55 Einstellungen mit dem Computer vornehmen. Sie haben die Möglichkeit, die Einstellungen der Compakt 400 von Ihrem Computer aus zu verändern. Im Lieferumfang ist eine CD-ROM enthalten, die das Konfigurationsprogramm enthält. Sie müssen das Konfigurationsprogramm zuerst auf Ihrem Computer installieren, bevor Sie es benutzen können.
  • Seite 62 56 Telefonanlage einstellen Hinweis Nachdem Sie alle Einstellungen vorgenommen haben, müssen Sie das Konfigurationsprogramm beenden, und das V.24-Schnittstellenkabel von der Compakt 400 trennen. Sonst könnte es zu Fehlfunktionen während des Telefonbetriebs kommen.
  • Seite 63 Telefonanlage einstellen 57...

  • Seite 64: Anhang

    58 Anhang Anhang. Reinigen. Wischen Sie die Telefonanlage einfach mit einem etwas angefeuchteten Tuch oder mit einem Antistatiktuch ab. Vermeiden Sie trockene oder nasse Tücher! Vermeiden Sie den Einsatz von Lösungs-, Putz- und Scheuermitteln! Sie schaden damit nur dem Gerät. Konformitätserklärung, CE-Zeichen.

  • Seite 65: Grundeinstellungen Bei Auslieferung

    Der Anklopfschutz ist ausgeschaltet. Die Wartemusik ist aktiviert. Das Heranholen von Anrufen ist möglich. Der Hookflash von Endgeräten wird an die Vermittlungsstelle weitergeleitet. Bei Compakt 400 SF: Nachwahl und Faxweiche ist ausgeschaltet. Schaltkontakte K1 und K2 werden von den Interntelefonen gesteuert.

  • Seite 66: Leistungsmerkmale

    Türberechtigung (TFE Berechtigung) Endgerätetyp für jeden internen Anschluss einstellbar: Telefon Anrufbeantworter Fax (nur Compakt 400 SF) (ein Anrufbeantworter und eine TFE und ein Fax konfigurierbar) Transparente Durchreichung des CLIP Signals an die internen Anschlüsse Zugriff auf T-Net Funktionen der Vermittlungsstelle Variable Anrufverteilung für Externanrufe und Türstellenrufe...
  • Seite 67 Anhang 61 Heranholen von Anrufen (Pick up) Raumüberwachung Sammelruf Nachwahlfunktion (nur Compakt 400SF) Aktive Faxweiche (nur Compakt 400 SF) Konfiguration mit einem Telefon Konfiguration über einen PC mit V.24 Schnittstelle Netzausfallbetrieb Unterstütztes Wahlverfahren: MFV Zwei programmierbare Schaltkontakte (nur Compakt 400SF)

  • Seite 68: Hörtöne

    62 Anhang Hörtöne. Internwählton Internwählton. Nach Abheben des Hörers hören Sie beim Telefonieren mit »Vorwahl der Kennziffer 0« diesen Ton. Er signalisiert Ihnen, dass Sie wählen können. Nach 12 Sekunden wechselt er in den Besetztton, legen Sie dann den Hörer auf und heben Sie ihn wieder ab. Sie hören dann erneut den Internwählton.
  • Seite 69 Anhang 63 Dauerwählton Einen Dauerwählton hören Sie, wenn Sie den externen Anschluss belegt haben. Positiver Quittungston Dieser Ton signalisiert Ihnen, dass Ihre Eingabe angenommen wurde. Negativer Quittungston Dieser Ton signalisiert Ihnen, dass Ihre Eingabe nicht angenommen wurde. Anklopfton eines Externanrufs Dieser Ton signalisiert Ihnen bei einem bestehenden Gespräch, dass ein externer Teilnehmer Sie anruft.
  • Seite 70 6 Anhang Aufmerksamkeitston bei Nachwahl (nur Compakt 00 SF) Dieser Ton signalisiert einem externen Anrufer bei Nachwahl, dass er jetzt die Nachwahl durchführen kann. Positiver Bestätigungston (nur Compakt 00 SF) Dieser Ton signalisiert einem externen Anrufer bei Fernsteuern von Schaltkontakten, dass die Eingabe angenommen wurde. Negativer Bestätigungston (nur Compakt 00 SF) Dieser Ton signalisiert einem externen Anrufer bei Fernsteuern von Schaltkontakten, dass die Eingabe nicht angenommen wurde.

  • Seite 71: Ruftakte

    Anhang 65 Ruftakte. Internanruf Internanruf: Sie werden von einem internen Gesprächspartner direkt oder in Rückfrage angerufen. Externanruf, externer Wiederanruf Externanruf: Sie werden von Extern angerufen. Ihr Telefon klingelt im gleichen Takt wie der Externanruf des externen Anschlusses. Externer Wiederanruf: Sie leiten eine Rückfrage ein, legen aber den Hörer auf, bevor Sie gewählt haben.

  • Seite 72: Störungen Und Selbsthilfe Bei Der Fehlersuche

    66 Anhang Störungen und Selbsthilfe bei der Fehlersuche. Wenn Ihr Gerät sich einmal nicht wie gewünscht verhält, versuchen Sie zunächst mit Hilfe der folgenden Tabelle sich selbst zu helfen. Problem Mögliche Ursache Abhilfe Nach Abheben des Hörers Die Telefonanlage ist nicht 230V~ Steckdose überprü- kein Internwählton oder korrekt an das Stromnetz...

  • Seite 73: Technische Daten

    Anhang 67 Technische Daten. Telefonanlage: Maße BxHxT: ca. 155 x 217 x 61 mm Gewicht Telefonanlage: ca. 0,57 kg (ohne Steckernetzgerät) Steckernetzgerät: ca. 0,48 kg Temperaturbereich: 5 °C bis 40 °C Netzspannung: 230V~/50Hz Nennleistungsaufnahme: ca. 13 VA Länge der Anschlussschnur des Steckernetzgerätes: ca.

  • Seite 74: Glossar

    Gesprächspartners wählen. Um einen internen Gesprächspartner anwählen zu können, müssen Sie zuerst die R-Taste an Ihrem Telefon betätigen. Berechtigungen Die Compakt 400 unterscheidet 4 Berechtigungsstufen: Amtsberechtigung: Uneingeschränkte Wahlberechtigung. Halbamtsberechtigung: Der Teilnehmer ist für kommende Gespräche von Extern erreichbar, kann jedoch selbst nur interne Gespräche einleiten.
  • Seite 75 Telekom. Endgeräte, die dieses Leistungsmerkmal unterstützen, zeigen Ihnen noch bevor Sie das Gespräch entgegennehmen die Ruf- nummer des Anrufers an. Die Compakt 400 unterstützt dieses Leistungsmerkmal, und leitet die CLIP-Information an alle internen Teilnehmer weiter. Endgerät Als Endgeräte werden Geräte bezeichnet, die an das Telefonnetz ange- schlossen werden können.
  • Seite 76 (z.B. Teilnehmer 1 spricht mit Teilnehmer 4). Internweg Die Compakt 400 verfügt über zwei Internwege. Damit können zwei Interngespräche oder ein Intern- und ein Externgespräch gleichzeitig geführt werden. Internteilnehmer Teilnehmer, die an der Compakt 400 über die Anschlüsse 1 bis 4 angeschlossen sind.
  • Seite 77 Ruf heranholen (Pick up) Sie können einen externen oder internen Ruf zu Ihrem Telefon heranho- len, wenn ein anderes internes Telefon klingelt. Rufverteilung, Rufzuordnung Mit der Rufverteilung in der Compakt 400 wird festgelegt, welche Internteilnehmer einen Externanruf und/oder Türstellenruf signalisie- ren sollen.
  • Seite 78 In den TAE-Anschlussdosen werden dann die Endgeräte eingesteckt. Telefonanlage Telefonanlagen sind private Vermittlungssysteme (z. B. Ihre Compakt 400), die für die externe Kommunikation mit dem öffentlichen Telekommunikationsnetz verbunden werden. Sie können damit von jedem Telefon Externgespräche oder kostenfreie Internge- spräche führen.
  • Seite 79 Anhang 73 Türstellenruf Rufsignalisierung bei den Internteilnehmern der Compakt 400, wenn an einer angeschlossenen Türsprechstelle ein Klingeltaster gedrückt wurde. Durch die Konfiguration der Compakt 400 kann festgelegt wer- den, welche Internteilnehmer beim Drücken einer Klingeltaste gerufen werden sollen. Wartemusik Die Wartemusik der Compakt 400 hört ein Externteilnehmer, wenn Sie eine Rückfrage einleiten.
  • Seite 80 7 Kurzbedienungsanleitung für Nebenstellen...

  • Seite 81: Kurzbedienungsanleitung Für Nebenstellen

    Kurzbedienungsanleitung für Nebenstellen 75 Kurzbedienungsanleitung für Nebenstellen. Automatische Amtsholung. Leistungsmerkmal Bedienung Intern anrufen Extern anrufen Gespräch mit Ankündigung weitergeben Heranholen von Anrufen Heranholen eines Anrufbeantwortergespräches Anklopfendes Gespräch während eines Interngespräches annehmen Anklopfendes Externgespräch während eines bestehenden Externgespräches annehmen (T-Net Funktion) Raumüberwachung einrichten Türgespräch führen Türöffner betätigen...

  • Seite 82: Kurzbedienungsanleitung Für Nebenstellen

    76 Kurzbedienungsanleitung für Nebenstellen Kurzbedienungsanleitung für Nebenstellen. Telefonieren mit Vorwahl der Kennziffer 0. Leistungsmerkmal Bedienung Intern anrufen Extern anrufen Gespräch mit Ankündigung weitergeben Heranholen von Anrufen Heranholen eines Anrufbeantwortergespräches Anklopfendes Gespräch während eines Interngespräches annehmen Anklopfendes Externgespräch während eines bestehenden Externgespräches annehmen (T-Net Funktion) Raumüberwachung einrichten Türgespräch führen...
  • Seite 84 Die auf dem Produkt angebrachte durchkreuzte Mülltonne bedeutet, dass das Produkt zur Gruppe der Elektro- und Elektronikgeräte gehört. In diesem Zusammenhang weist die europäische Regelung Sie an, Ihre gebrauchten Geräte - den Verkaufsstellen im Falle des Kaufs eines gleichwertigen Geräts - den örtlich Ihnen zur Verfügung gestellten Sammelstellen (Wertstoffhof, Sortierte Sammlung usw.) zuzuführen.
