Lignomat mini LIGNO classic+ Bedienungsanleitung

Deutsch

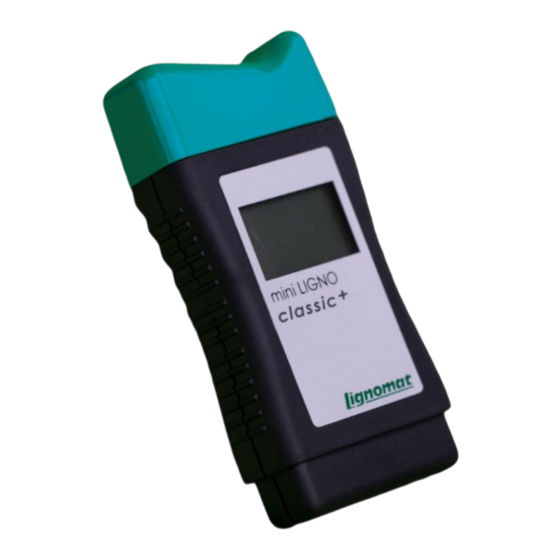

mini LIGNO
Bedienungsanleitung
„classic+"
Die Eicheinstellung
automatisch. Das Gerät ist auf 20° C geeicht. Bei stark
abweichenden Außen- oder Messguttemperaturen kann
der Messwert fehlerhaft sein. Zur Messung nehmen Sie
die Gerätekappe ab und stecken diese auf das Endstück
des Gerätes. Vor der Messung stellen Sie, wie unter
„Auswahl Holzgruppen"
der Ihr Werkstoff gehört, ein. Halten Sie nun das Gerät
so, dass die Vertiefung der Kappe zwischen Daumen und
Zeigefinger liegt. (Abb.1)
Abb.1
Messwert‐Anzeige
Die Ablesegenauigkeit des „mini LIGNO" beträgt 0,1 %.
Das Display zeigt den Feuchtegehalt zwischen 6 % und
75 %. Bei Feuchtewerten über 75 % erscheint im Display
„Value over 75 %", bei Feuchtewerten unter 6 %
erscheint „Value under 6 %". In beiden Fällen leuchtet die
Hintergrundbeleuchtung
Bedienungsanleitung
Spannungsanzeige der Batterie erscheint während der
Messung im Display.
Notice d'Utilisation
Auswahl Holzgruppen
Durch einen Doppelklick auf den Schalter (Abb. 2)
gelangen Sie in das Auswahlmenü. Durch einen
User Instructions
einfachen Klick auf den Schalter können Sie nun
zwischen den 4 Holzgruppen, 16 Holzarten und der
Referenzskala wählen. Nach 5 Sekunden ohne Klick wird
Ihre Auswahl gespeichert und das Messgerät schaltet
sich automatisch ab. Nun kann die Feuchtemessung
vorgenommen werden.
Holzgruppe 1:
Luoro Vermelho, Parana Pine
(Kern), Kiefer rot, Rubber-wood,
Spanplatten (phenolharzverleimt),
Zebrano.
Holzgruppe 2:
Abachi/Samba,
des „mini LIGNO" erfolgt
Afrormosia, Andiroba, Angelique,
Abb.2 Abb.2
Buche,
Fustic/Tatajuba, Gonzales Alves, Goupie, Hartfaser-
Hartplatten, Iroko/Kambala,
Missanda, Mora, Niangon, Oregon, Palisander, Panga
Panga, Pappel, Parana Pine (Splint), Ramin, Spanplatten
beschrieben, die Holzgruppe, zu
(harnstoffverleimt), Teak, Wenge, Zeder weiß/rot.
Holzgruppe 3:
Afzelia, Agba, Ahorn, Alerce, Azobe/Bongossi, Birke,
Douglasie, Eiche, Eiche amerikanisch rot, Erle, Esche,
Eukalyptus, Fichte, Hemlock, Holzfaser-Dämmplatten,
Stoßen Sie die Messspitzen tief in
Ilomba, Jakaranda, Keruing, Kiefer, Kirschbaum, Lauan
das Holz. Das mini LIGNO ist
red, Lärche, Lenga, Limba, Macoré, Merbau, Movingui,
stoß- und bruchsicher. Der
zwischen den Messspitzen Nussbaum, Olive, Parana Pine, Peroba de Campos,
eingebaute Taster (nachfolgend Pitch Pine, Radiata Pine, Rauli, Redwood californisch,
als Schalter bezeichnet) schaltet Seekiefer, Tanne, Ulme.
das Gerät automatisch ein,
Holzgruppe 4:
sobald die Messspitzen in das
Bangkirai/Balau, Bilinga, Bubinga,
Messgut eingedrungen sind.
Mahagoni, Mahagoni Sipo, Mahagoni/Tiama, Meranti
hell, Meranti dunkel (dark & red), Nussbaum afrikanisch,
Seraya.
Merbau
Mahagoni
Kiefer
Buche/Nothafagus
des Gerätes rot. Die
Europ. Eiche
Europ. Fichte
Ramin White Meranti
Esche/Ahorn/Lärche
Light red Meranti
Iroko/Okume/Kambala
Keruing
Teak
Erle
Kirsche
Am. Roteiche
Am. Weißeiche
Referenzskala: Die Referenzskala zeigt Werte zwischen
1 und 100 an. Wobei 1 für die niedrigste messbare
Feuchte und 100 für die höchste messbare Feuchte
steht.
Messspitzen
Ihr mini LIGNO ist serienmäßig mit 5,5 mm Messspitzen
ausgestattet. Damit erreichen Sie eine Messtiefe von
Abura/Bahia,
5mm. Tieferreichende Messungen in weicheren Hölzern
sind mit den längeren Wechselspitzen möglich. Sie
Buche gedämpft,
messen damit 9 mm tief. Diese sind im Gerät befestigt
und können einfach gegen die Serienspitzen getauscht
Kastanie, Mecrusse,
werden. Dazu öffnen Sie das Gerät, indem Sie die
Schraube auf der Rückseite des Gerätes lösen.
Batteriewechsel
Eine Batterie reicht für ca. 3000 Messungen. Das „mini
LIGNO" zeigt während der Messung an, ob die Batterie
verbraucht ist. Die Batterie können Sie wechseln, indem
Sie die Schraube auf der Rückseite des Gerätes lösen
und das Gehäuse öffnen.
Achtung: Bitte beim Schließen des Gehäuses unbedingt
darauf achten, dass keine Kabel eingeklemmt werden.
Batterie-Typ: 9V (Block) 6LR61
Garantie, Werksservice
Sie haben 2 Jahre Garantie auf das Feuchtemessgerät.
Als Garantieschäden zählen keine Schäden die durch
Dibetou, Kapur,
unsachgemäßen Umgang mit dem Gerät entstanden
sind.
Entsorgung
Das Gerät, die Batterie und die Verpackung muss gem.
den gesetzlichen Vorschriften in einem Recycling-
Zentrum erfolgen.
Sicherheitshinweis
Achtung: Wenn das Messgerät ohne
Schutzkappe getragen wird, besteht Verletzungsgefahr
durch offene Messspitzen. Ebenso durch unvorsichtige
Handhabung der Messspitzen beim Messvorgang. Prüfen
Sie unbedingt vorher, dass sich an der Stelle, an der Sie
die Elektrodenspitzen in Wände oder Decken eindrücken,
keine elektrischen Leitungen, Wasserrohre oder sonstige
Versorgungsleitungen befinden.
Das Messgerät darf nur, bestimmungsgemäß, wie in
dieser Anleitung beschrieben eingesetzt werden. Gerät
und Zubehör von Kindern
Weitere Feuchtemessgeräte
mini LIGNO „duo"
- Feuchtemessung in 4 Holzgruppen, 8 Baustoffen und
einer Referenzskala
- Messbereich Holz 6 – 75 %
- Messbereich Baustoffe: trocken, feucht, nass.
mini LIGNO „classic"
- Feuchtemessung in 4 Holzgruppen
- Messbereich 6 – 75 %
mini LIGNO „smart"
- Feuchtemessung in 4 Holzgruppen und bis zu
16 frei wählbaren Holzarten
- Messbereich 6 – 75 %
Français
Notice d'Utilisation
L'étalonnage du « mini LIGNO » se fait automatiquement,
l'indication se référant toujours à 20°C. Par fortes
variations des températures extérieures ou du matériau à
mesurer, la valeur de mesure peut être inexacte. Pour
prendre la mesure, ôtez la calotte de protection et
emboîtez-la sur l'extrémité de l'appareil. Avant la mesure,
sélectionnez le type de bois auquel appartient votre
matériau, comme expliqué sous « Sélection des groupes
de bois ». Maintenant, tenez l'appareil en sorte que le
creux de la calotte se trouve entre le pouce et l'index
(voir Fig. 1).
Enfoncez les pointes de mesure profondément dans le
bois. Le mini LIGNO est résistant aux chocs et
incassable. Le capteur qui se trouve entre les pointes de
aufgesetzte
mesure (ci-après appelé bouton) met l'appareil en route
automatiquement dès que les pointes de mesure ont
pénétré dans le matériau.
Indicateur de la valeur de mesure
L'exactitude de lecture du « mini LIGNO » est de 0,1 %.
L'écran affiche les taux d'humidité se situant entre 6 % et
75 %. En cas de taux d'humidité supérieur à 75 %,
l'écran affiche « Value over 75 % », en cas de taux
d'humidité inférieur à 6 %, l'écran affiche « Value under 6
fernhalten!
% ». Dans les deux cas, le rétroéclairage de l'appareil est
Lignomat GmbH
Brandfeldstraße 2
91614 Mönchsroth
Germany
Tel.: +49 (0) 9853 / 38 555 - 23
Fax: +49 (0) 9853 / 38 555 – 19
Mail: info@lignomat.de
Web: www.lignomat.de
