Lignomat mini LIGNO classic Bedienungsanleitung

Deutsch

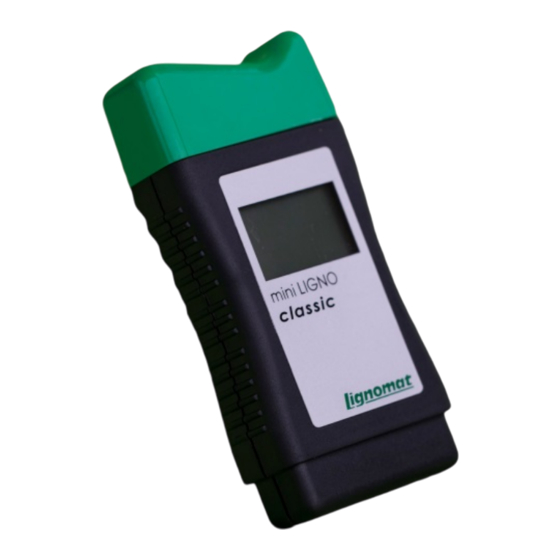

mini LIGNO
Bedienungsanleitung
„classic"
Die Eicheinstellung
automatisch. Das Gerät ist auf 20° C geeicht. Bei stark
abweichenden Außen- oder Messguttemperaturen kann
der Messwert fehlerhaft sein. Zur Messung nehmen Sie
die Gerätekappe ab und stecken diese auf das Endstück
des Gerätes. Vor der Messung stellen Sie, wie unter
„Auswahl Holzgruppen"
der Ihr Werkstoff gehört, ein. Halten Sie nun das Gerät
so, dass die Vertiefung der Kappe zwischen Daumen und
Zeigefinger liegt. (siehe Abb.1)
Abb.1
Messwert‐Anzeige
Die Ablesegenauigkeit des „mini LIGNO" beträgt 0,1 %.
Das Display zeigt den Feuchtegehalt zwischen 6 % und
75 %. Bei Feuchtewerten über 75 % erscheint im Display
„Value over 75 %", bei Feuchtewerten unter 6 %
Bedienungsanleitung
erscheint „Value under 6 %". In beiden Fällen leuchtet die
Hintergrundbeleuchtung
Spannungsanzeige der Batterie erscheint während der
Notice d'Utilisation
Messung im Display.
User Instructions
Auswahl Holzgruppen
Durch einen Doppelklick auf den Schalter (Abb. 2)
gelangen Sie in das Auswahlmenü. Durch einen
einfachen Klick auf den Schalter können Sie nun
zwischen den 4 Holzgruppen wählen. Nach 5 Sekunden
ohne Klick wird Ihre Auswahl gespeichert und das
Messgerät schaltet sich automatisch ab. Nun kann die
Feuchtemessung vorgenommen werden.
Holzgruppe 1:
Luoro Vermelho, Parana Pine
(Kern), Kiefer rot, Rubber-wood,
(phenolharzverleimt), Zebrano.
des „mini LIGNO" erfolgt
Holzgruppe 2:
Abachi/Samba,
Abb.2
Afrormosia, Andiroba, Angelique,
Buche, Buche gedämpft, Fustic/Tatajuba, Gonzales
beschrieben, die Holzgruppe, zu Alves, Goupie, Hartfaser - Hartplatten, Iroko/Kambala,
Kastanie, Mecrusse, Missanda, Mora, Niangon, Oregon,
Palisander, Panga Panga, Pappel, Parana Pine (Splint),
Ramin, Spanplatten (harnstoffverleimt), Teak, Wenge,
Zeder weiß/rot.
Stoßen Sie die Messspitzen tief in
Holzgruppe 3:
das Holz. Das mini LIGNO ist
Afzelia, Agba, Ahorn, Alerce, Azobe/Bongossi, Birke,
stoß- und bruchsicher. Der
Douglasie, Eiche, Eiche amerikanisch rot, Erle, Esche,
zwischen den Messspitzen
Eukalyptus, Fichte, Hemlock, Holzfaser - Dämmplatten,
eingebaute Taster (nachfolgend
Ilomba, Jakaranda, Keruing, Kiefer, Kirschbaum, Lauan
als Schalter bezeichnet) schaltet
red, Lärche, Lenga, Limba, Macoré, Merbau, Movingui,
das Gerät automatisch ein,
Nussbaum, Olive, Parana Pine, Peroba de Campos,
sobald die Messspitzen in das
Pitch Pine, Radiata Pine, Rauli, Redwood californisch,
Messgut eingedrungen sind.
Seekiefer, Tanne, Ulme.
Holzgruppe 4:
Bangkirai/Balau, Bilinga, Bubinga,
Mahagoni, Mahagoni Sipo, Mahagoni/Tiama, Meranti
hell, Meranti dunkel (dark & red), Nussbaum afrikanisch,
Seraya.
des Gerätes rot. Die
Messspitzen
Ihr mini LIGNO ist serienmäßig mit 5,5 mm Messspitzen
ausgestattet. Damit erreichen Sie eine Messtiefe von
5mm. Tieferreichende Messungen in weicheren Hölzern
sind mit den längeren Wechselspitzen möglich. Sie
messen damit 9 mm tief. Diese sind im Gerät befestigt
und können einfach gegen die Serienspitzen getauscht
werden. Dazu öffnen Sie das Gerät, indem Sie die
Schraube auf der Rückseite des Gerätes lösen.
Batteriewechsel
Eine Batterie reicht für ca. 3000 Messungen. Das „mini
LIGNO" zeigt während der Messung an, ob die Batterie
verbraucht ist. Die Batterie können Sie wechseln, indem
Sie die Schraube auf der Rückseite des Gerätes lösen
und das Gehäuse öffnen.
Achtung: Bitte beim Schließen des Gehäuses unbedingt
Spanplatten
darauf achten, dass keine Kabel eingeklemmt werden.
Batterie-Typ: 9V (Block) 6LR61
Garantie, Werksservice
Abura/Bahia,
Sie haben 2 Jahre Garantie auf das Feuchtemessgerät.
Als Garantieschäden zählen keine Schäden die durch
unsachgemäßen Umgang mit dem Gerät entstanden
sind.
Entsorgung
Das Gerät, die Batterie und die Verpackung muss gem.
den gesetzlichen Vorschriften in einem Recycling-
Zentrum erfolgen.
Sicherheitshinweis
Achtung: Wenn das Messgerät ohne aufgesetzte
Schutzkappe getragen wird, besteht Verletzungsgefahr
durch offene Messspitzen. Ebenso durch unvorsichtige
Handhabung der Messspitzen beim Messvorgang. Prüfen
Sie unbedingt vorher, dass sich an der Stelle, an der Sie
die Elektrodenspitzen in Wände oder Decken eindrücken,
keine elektrischen Leitungen, Wasserrohre oder sonstige
Versorgungsleitungen befinden.
Das Messgerät darf nur, bestimmungsgemäß, wie in
Dibetou, Kapur,
dieser Anleitung beschrieben eingesetzt werden. Gerät
und Zubehör von Kindern fernhalten!
Weitere Feuchtemessgeräte
mini LIGNO „duo"
- Feuchtemessung in 4 Holzgruppen, 8 Baustoffen und
einer Referenzskala
- Messbereich Holz 6 – 75 %
- Messbereich Baustoffe: trocken, feucht, nass.
mini LIGNO „classic+"
- Feuchtemessung in 4 Holzgruppen, 16 verschiedenen
Holzarten und einer Referenzskala
- Messbereich 6 – 75 %
mini LIGNO „smart"
- Feuchtemessung in 4 Holzgruppen und bis zu
16 frei wählbaren Holzarten
- Messbereich 6 – 75 %
combi SCAN
- zerstörungsfreies Messen von Holz
- Messbereich 6 – 70 %
maxi LIGNO
- Profimessgerät
- Feuchtemessung in 4 Holzgruppen und 28
verschiedenen Holzarten
- Messbereich 6 – 75 %
- Temperatur des Messgutes einstellbar
Pocket 4
- Feuchtemessung in 4 Holzgruppen, 16 verschiedenen
Holzarten und 7 Baustoffen
- Messbereich 5 – 99,9 %
- Temperatur des Messgutes einstellbar
- resistive + kapazitive Messung möglich
Français
Notice d'Utilisation
L'étalonnage du « mini LIGNO » se fait automatiquement,
l'indication se référant toujours à 20°C. Par fortes
variations des températures extérieures ou du matériau à
mesurer, la valeur de mesure peut être inexacte. Pour
prendre la mesure, ôtez la calotte de protection et
emboîtez-la sur l'extrémité de l'appareil. Avant la mesure,
sélectionnez le type de bois auquel appartient votre
matériau, comme expliqué sous « Sélection des groupes
de bois ». Maintenant, tenez l'appareil en sorte que le
creux de la calotte se trouve entre le pouce et l'index
(voir Fig. 1).
Enfoncez les pointes de mesure profondément dans le
bois. Le mini LIGNO est résistant aux chocs et
incassable. Le capteur qui se trouve entre les pointes de
mesure (ci-après appelé bouton) met l'appareil en route
automatiquement dès que les pointes de mesure ont
pénétré dans le matériau.
Lignomat GmbH
Brandfeldstraße 2
91614 Mönchsroth
Germany
Tel.: +49 (0) 9853 / 38 555 - 23
Fax: +49 (0) 9853 / 38 555 – 19
Mail: info@lignomat.de
Web: www.lignomat.de
