ANSMANN ACS48 Bedienungsanleitung

ANSMANN AG PRODUKTINFORMATION
KURZBESCHREIBUNG

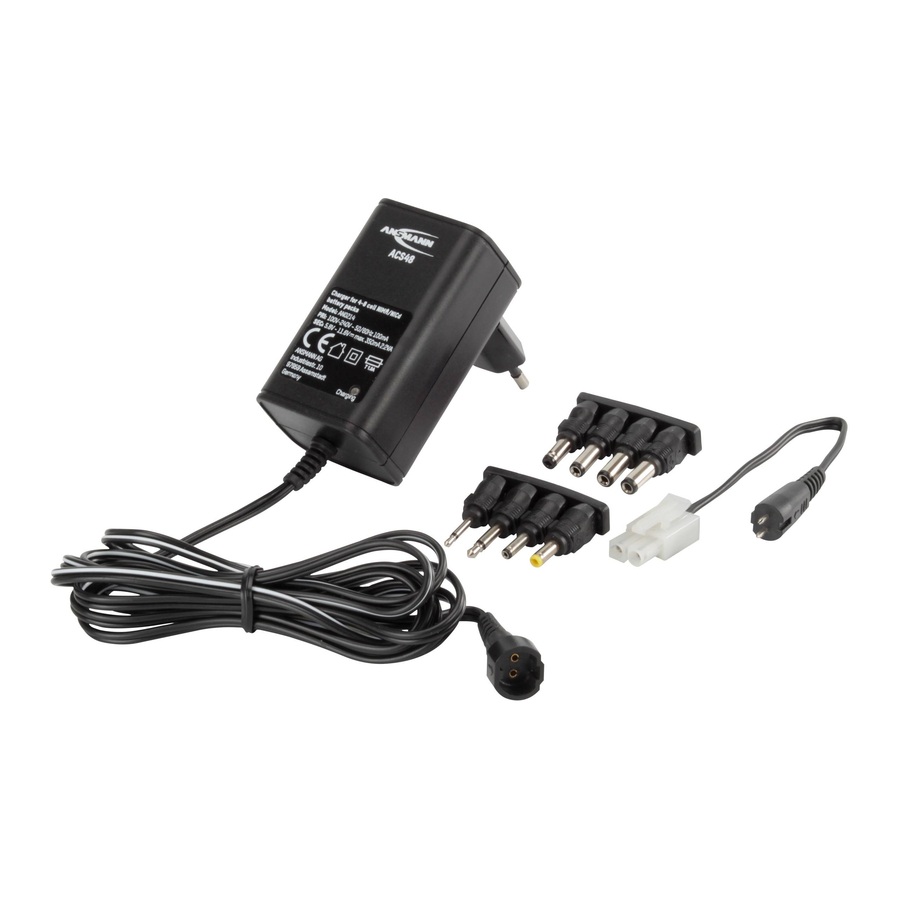

Ansmann 1001-0024 ACS48 Ladegerät für 4-8 zellige NiMH/NiCd Akkupacks (4,8V-9,6V) inkl. Adapterkabel mit Tamiya
Buchse, Polaritätswechsler und 8 verschiedene Ausgangsstecker
PRODUKTMERKMALE
Ladegerät für 4-8 zellige NiMH/NiCd Akkupacks (4,8V-9,6V) inklusive Tamiya Buchse für Racing Packs sowie
Polaritätswechsler und 8 verschiedene Ausgangsstecker
LED-Ladeanzeige, Kurzschluss- und Verpolschutz
Weltweite Einsatzmöglichkeit durch Weitbereichs-Netzteil (100-240V AC / 50-60Hz)
3 Jahre ANSMANN-Germany Herstellergarantie
PRODUKTBESCHREIBUNG
Das ANSMANN Ladegerät ACS48 ist speziell für 4- 8 zellige Akkupacks mit einer Spannung von 4,8V-9,6V ausgerichtet. Durch
die praktische LED-Leuchte kann man erkennen, ob der Akkupack geladen wird oder eine Störung vorliegt. Bei richtiger Polung
leuchtet die Ladeanzeige des Ladegerätes dauerhaft rot und der Akkupack wird geladen. Wenn die LED-Leuchte des
Ladegerätes rot blinkt, zeigt dies an, dass der Akkupack verpolt angeschlossen wurde oder ein Kurzschluss vorliegt.
Im Lieferumfang sind ein Adapterkabel mit Tamiya Buchse sowie 8 handelsübliche Ausgangsstecker für den Anschluss am
Polaritätswechsler enthalten.
Das ANSMANN Ladegerät hat einen Kurzschluss- und Verpolschutz mit inbegriffen und durch das Weitbereichs-Netzteil (100-
240V AC / 50-60Hz) ist das Ladegerät weltweit einsetzbar.
ANSMANN gewährt auf das ACS48 3 Jahre Garantie.
Lieferumfang:
Ladegerät
Adapterkabel mit Tamiya Buchse
2 Klinkenstecker (2,5mm / 3,5mm)
6 Hohlstecker (2,1 x 5,0mm / 2,1 x 5,5mm / 2,5 x 5,5mm / 1,7 x 4,0mm / 1,35 x 3,5mm / 1,75 x 4,75mm)
Bedienungsanleitung
Technische Daten:
Eingangsspannung: 100-240V AC / 50-60Hz
Ausgangsspannung: 5,8V-11,6V (für 4,8V-9,6V Akkupacks)
Ladestrom: 350mA-150mA
Ladezeitentabelle:
Anzahl der Zellen (Volt)
4 (4,8 V)
5 (6,0 V)
6 (7,2 V)
7 (8,4 V)
8 (9,6 V)
TAGS / SUCHBEGRIFFE
ANSMANN;1001-0024;ACS48;Ladegerät;Akkuladegerät;Akkupackladegerät;Universalladegerät;Universal-Ladegerät;4-8
Zellen;Akku;Akku-Pack;Akkupack;NiMH;NiCd;Tamiya Buchse Stecker;Racing Pack;4,8V;6V;7,2V;8,4V;9,6V
VERPACKUNGSINFORMATION
[siehe „INFORMATIONEN" im PIB]
Ladestrom Ladezeit pro 100mAh (ca.)
350mA 22 min.
300mA 26 min.
250mA 31 min.
200mA 39 min.
150mA 52 min.
www.ansmann.de
