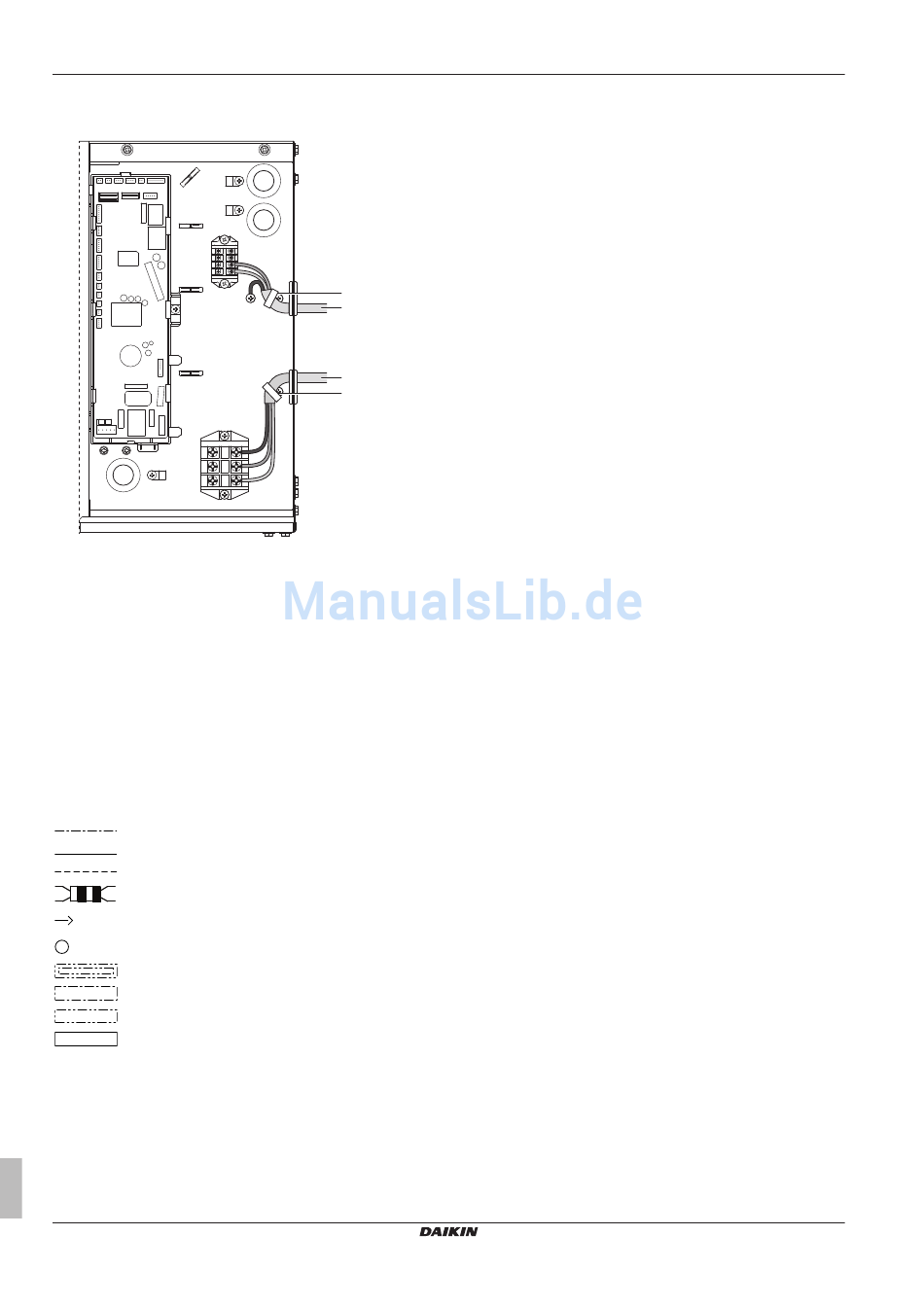

4 Die Kabel durch den Rahmen führen und die Kabel
(Stromversorgungskabel
Kabelbinder befestigen.
A1P
X2M
X1M
a
Signalübertragungskabel
b
Stromversorgung
c
Kabelbinder
6
Technische Daten
Weitere Spezifikationen finden Sie im technischen Datenbuch.
6.1
Schaltplan: Wärmetauscher-
Einheit
Der Elektroschaltplan gehört zum Lieferumfang der Einheit und
befindet sich auf der Innenseite der Schaltschrank-Abdeckung.
Symbole:
X1M
Hauptklemme
Erdungskabel
15
Drahtnummer 15
Bauseitige Verkabelung
Bauseitiges Kabel
**
/12.2
Anschluss ** weiter auf Seite 12, Spalte 2
1
Mehrere Verkabelungsmöglichkeiten
Option
Nicht im Schaltkasten montiert
Modellabhängige Verkabelung
Platine
Schaltplan-Legende 5+8 HP:
A1P
Platine (Haupt)
A2P
Platine (Adapter)
C1
Kondensator (A1P)
E1H
Heizung für Ablaufwanne (optional)
F1U
Sicherung (F 1 A / 250 V) (optional)
F1U
Sicherung (T 6,3 A 250 V für Platine) (A1P)
Installationsanleitung
10
und
Übertragungskabel)
c
a
b
c
HAP
LED (Wartungs-Monitor grün) in Betrieb (A1P)
mit
K1a
Zusatz-Relais (optional)
M*F
Motor (Ventilator)
Q1DI
Fehlerstrom-Schutzschalter (bauseitig zu liefern)
PS
Schaltnetzteil (A1P)
R1T
Thermistor (Luft)
R2T
Thermistor (Gas)
R3T
Thermistor (Rohrschlange)
V1R
Diodenmodul (A1P)
X1M
Anschlussleiste (Stromversorgung)
X2M
Anschlussleiste (Übertragungskabel)
X*Y
Steckverbindung
Y1E
Elektronisches Expansionsventil
Z1C
Entstörfilter (Ferritkern)
Z1F
Entstörfilter (A1P)
RDXYQ5+8T7V1B*
