elv FS20 RSU Bedienungsanleitung Seite 5

Bitte beachten:
Auch wenn Sie zur späteren Bedienung keine Taster anschließen, also das Gerät
ausschließlich per Funk fernbedienen wollen, ist für die Zeit der Programmierung
der Anschluss mindestens eines Tasters notwendig!
· Der Taster zum Einfahren des Rollladens wird an Klemme S 1 angeschlossen, der
zum Ausfahren an Klemme S 2.
· Der Motoranschluss, der zum Einfahren des Rollladens dient, wird mit der Aus-
gangsklemme 1 verbunden, der zum Ausfahren mit Klemme 2.

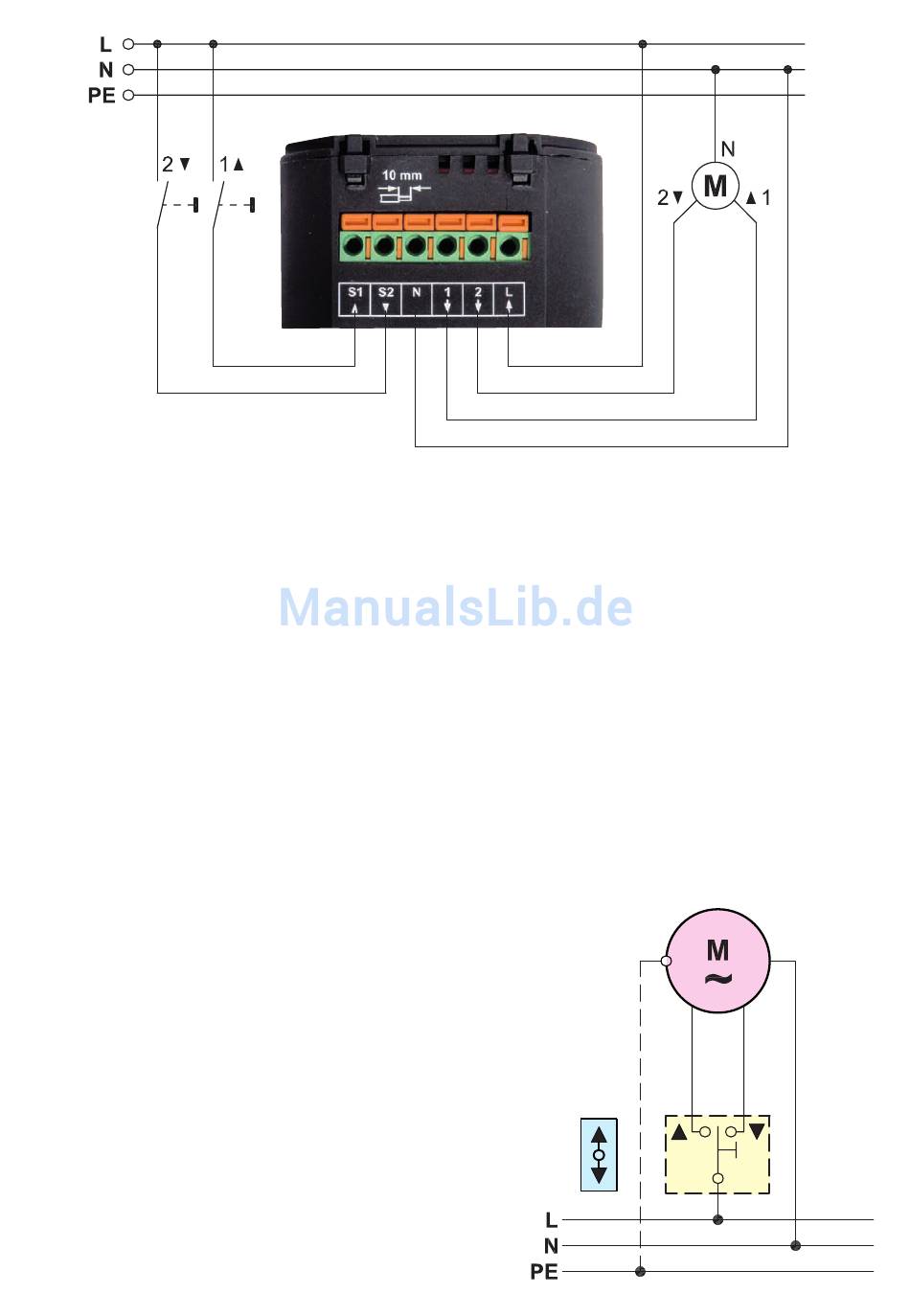

· Soll die Steuerung in eine vorhandene Rollladeninstallation (siehe Skizze unten)
eingefügt werden, so ist der FS20 RSU einfach entsprechend des oben abge-
bildeten Installationsplans zwischen vorhandene Taster und Antriebsmotor zu
schalten, wobei die Steuerung zusätzlich die Leitung N benötigt.
Die Taste zum Einfahren ist mit einem nach oben weisenden Pfeil gekennzeichnet,
die zum Ausfahren mit einem nach unten weisenden Pfeil.
· Nachdem alle Leitungen angeschlossen sind,
das Gerät in die Wanddose eingelegt und der
Montageort der FS20 RSU berührungssicher
abgeschlossen ist, kann die Netzspannung
wieder zugeschaltet werden.
