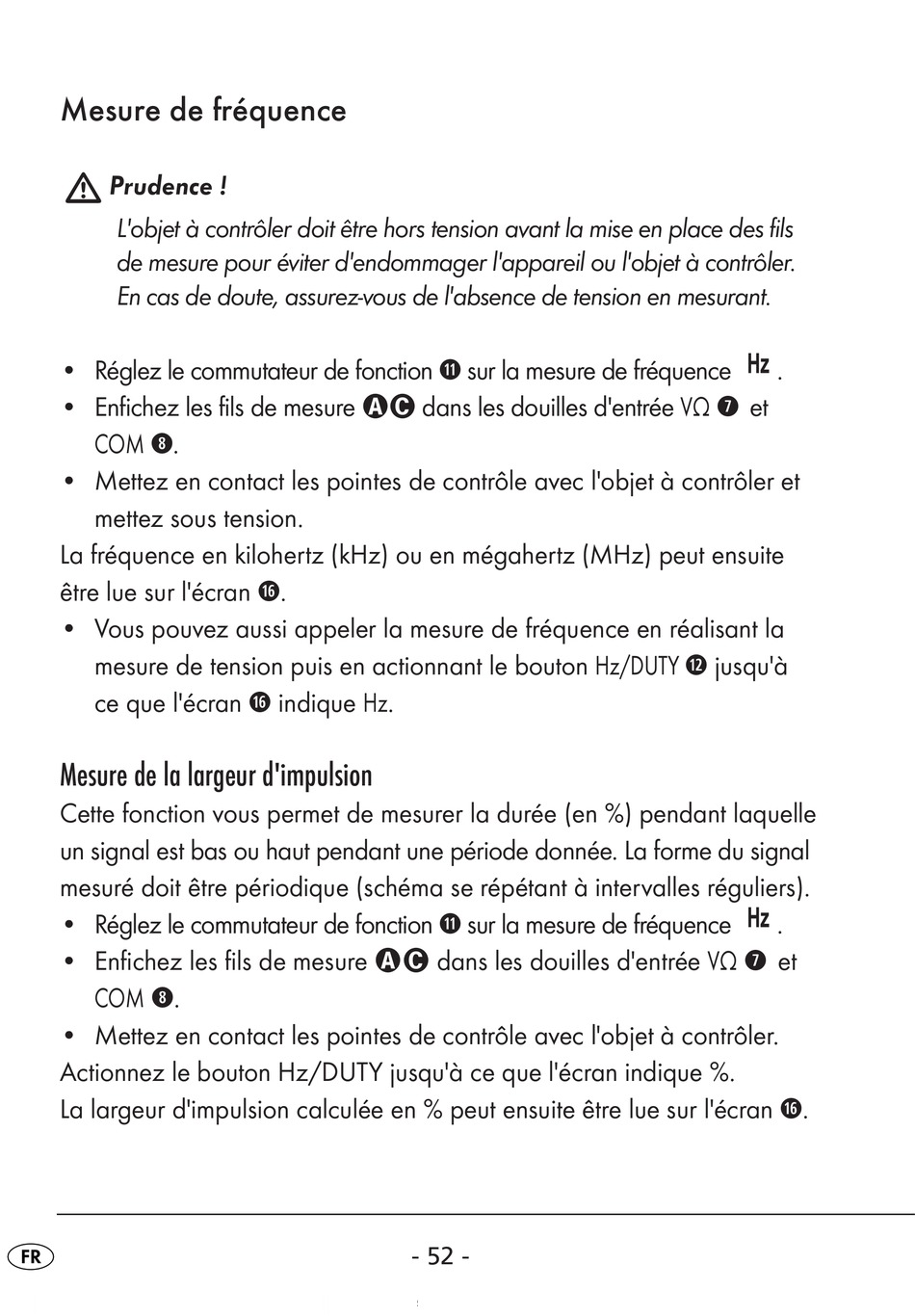

Mesure de fréquence
Prudence !
L'objet à contrôler doit être hors tension avant la mise en place des fils
de mesure pour éviter d'endommager l'appareil ou l'objet à contrôler.
En cas de doute, assurez-vous de l'absence de tension en mesurant.
• Réglez le commutateur de fonction s sur la mesure de fréquence
• Enfichez les fils de mesure
COM i.
• Mettez en contact les pointes de contrôle avec l'objet à contrôler et
mettez sous tension.
La fréquence en kilohertz (kHz) ou en mégahertz (MHz) peut ensuite
être lue sur l'écran j.
• Vous pouvez aussi appeler la mesure de fréquence en réalisant la
mesure de tension puis en actionnant le bouton Hz/DUTY d jusqu'à
ce que l'écran j indique Hz.
Mesure de la largeur d'impulsion
Cette fonction vous permet de mesurer la durée (en %) pendant laquelle
un signal est bas ou haut pendant une période donnée. La forme du signal
mesuré doit être périodique (schéma se répétant à intervalles réguliers).
• Réglez le commutateur de fonction s sur la mesure de fréquence
• Enfichez les fils de mesure
COM i.
• Mettez en contact les pointes de contrôle avec l'objet à contrôler.
Actionnez le bouton Hz/DUTY jusqu'à ce que l'écran indique %.
La largeur d'impulsion calculée en % peut ensuite être lue sur l'écran j.
dans les douilles d'entrée VΩ u et
dans les douilles d'entrée VΩ u et
