ESI
M8U eX

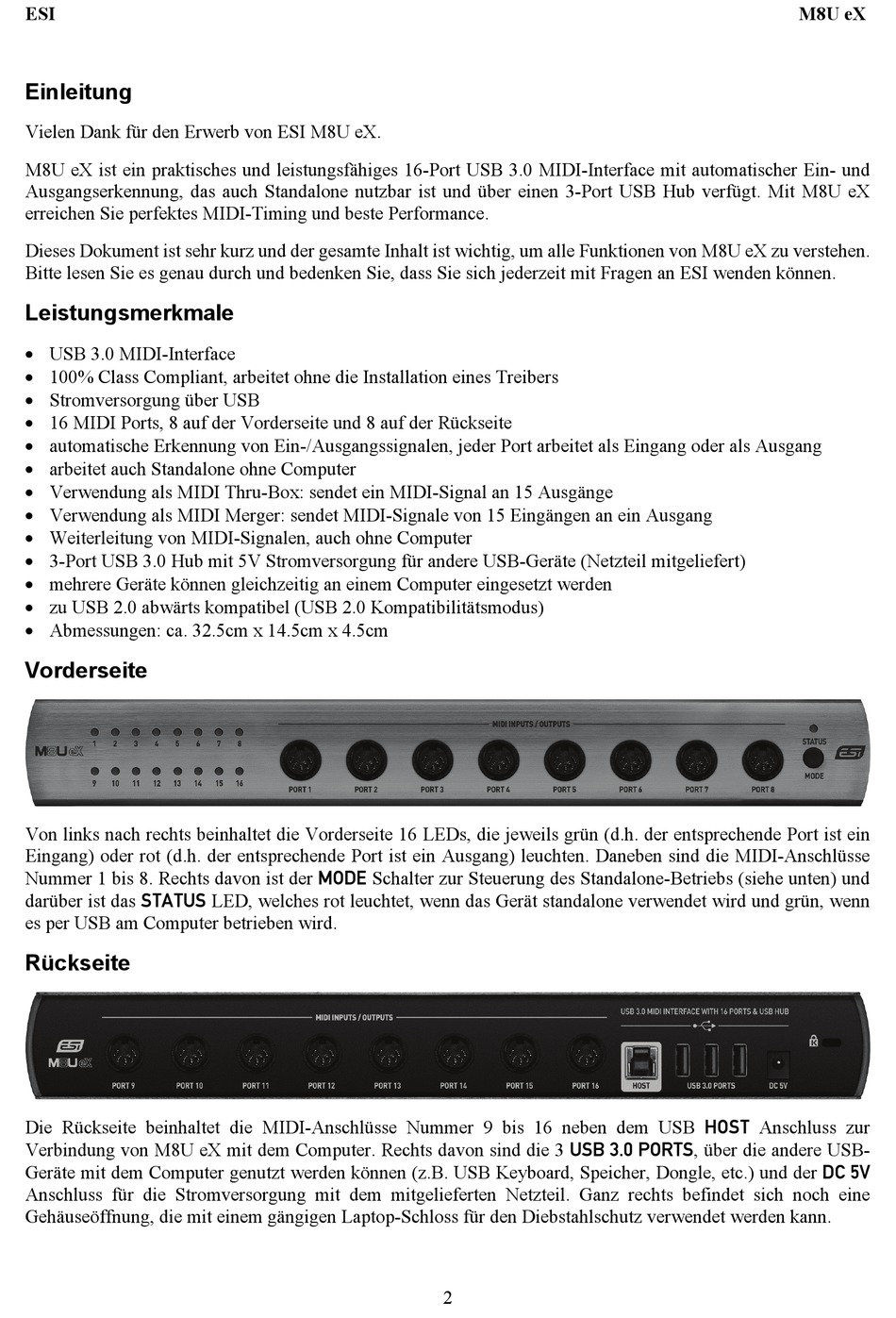

Einleitung
Vielen Dank für den Erwerb von ESI M8U eX.
M8U eX ist ein praktisches und leistungsfähiges 16-Port USB 3.0 MIDI-Interface mit automatischer Ein- und
Ausgangserkennung, das auch Standalone nutzbar ist und über einen 3-Port USB Hub verfügt. Mit M8U eX
erreichen Sie perfektes MIDI-Timing und beste Performance.
Dieses Dokument ist sehr kurz und der gesamte Inhalt ist wichtig, um alle Funktionen von M8U eX zu verstehen.
Bitte lesen Sie es genau durch und bedenken Sie, dass Sie sich jederzeit mit Fragen an ESI wenden können.
Leistungsmerkmale
USB 3.0 MIDI-Interface
100% Class Compliant, arbeitet ohne die Installation eines Treibers
Stromversorgung über USB
16 MIDI Ports, 8 auf der Vorderseite und 8 auf der Rückseite
automatische Erkennung von Ein-/Ausgangssignalen, jeder Port arbeitet als Eingang oder als Ausgang
arbeitet auch Standalone ohne Computer
Verwendung als MIDI Thru-Box: sendet ein MIDI-Signal an 15 Ausgänge
Verwendung als MIDI Merger: sendet MIDI-Signale von 15 Eingängen an ein Ausgang
Weiterleitung von MIDI-Signalen, auch ohne Computer
3-Port USB 3.0 Hub mit 5V Stromversorgung für andere USB-Geräte (Netzteil mitgeliefert)
mehrere Geräte können gleichzeitig an einem Computer eingesetzt werden
zu USB 2.0 abwärts kompatibel (USB 2.0 Kompatibilitätsmodus)
Abmessungen: ca. 32.5cm x 14.5cm x 4.5cm
Vorderseite
Von links nach rechts beinhaltet die Vorderseite 16 LEDs, die jeweils grün (d.h. der entsprechende Port ist ein
Eingang) oder rot (d.h. der entsprechende Port ist ein Ausgang) leuchten. Daneben sind die MIDI-Anschlüsse
Nummer 1 bis 8. Rechts davon ist der MODE Schalter zur Steuerung des Standalone-Betriebs (siehe unten) und
darüber ist das STATUS LED, welches rot leuchtet, wenn das Gerät standalone verwendet wird und grün, wenn
es per USB am Computer betrieben wird.
Rückseite
Die Rückseite beinhaltet die MIDI-Anschlüsse Nummer 9 bis 16 neben dem USB HOST Anschluss zur
Verbindung von M8U eX mit dem Computer. Rechts davon sind die 3 USB 3.0 PORTS, über die andere USB-
Geräte mit dem Computer genutzt werden können (z.B. USB Keyboard, Speicher, Dongle, etc.) und der DC 5V
Anschluss für die Stromversorgung mit dem mitgelieferten Netzteil. Ganz rechts befindet sich noch eine
Gehäuseöffnung, die mit einem gängigen Laptop-Schloss für den Diebstahlschutz verwendet werden kann.
2
