Equipment Board FS Trapeze

montieren
Legen Sie die vorher abgenommene Abdeckung wieder auf
das Equipment Board und schrauben Sie diese mit den zuvor
entfernten Schrauben fest.

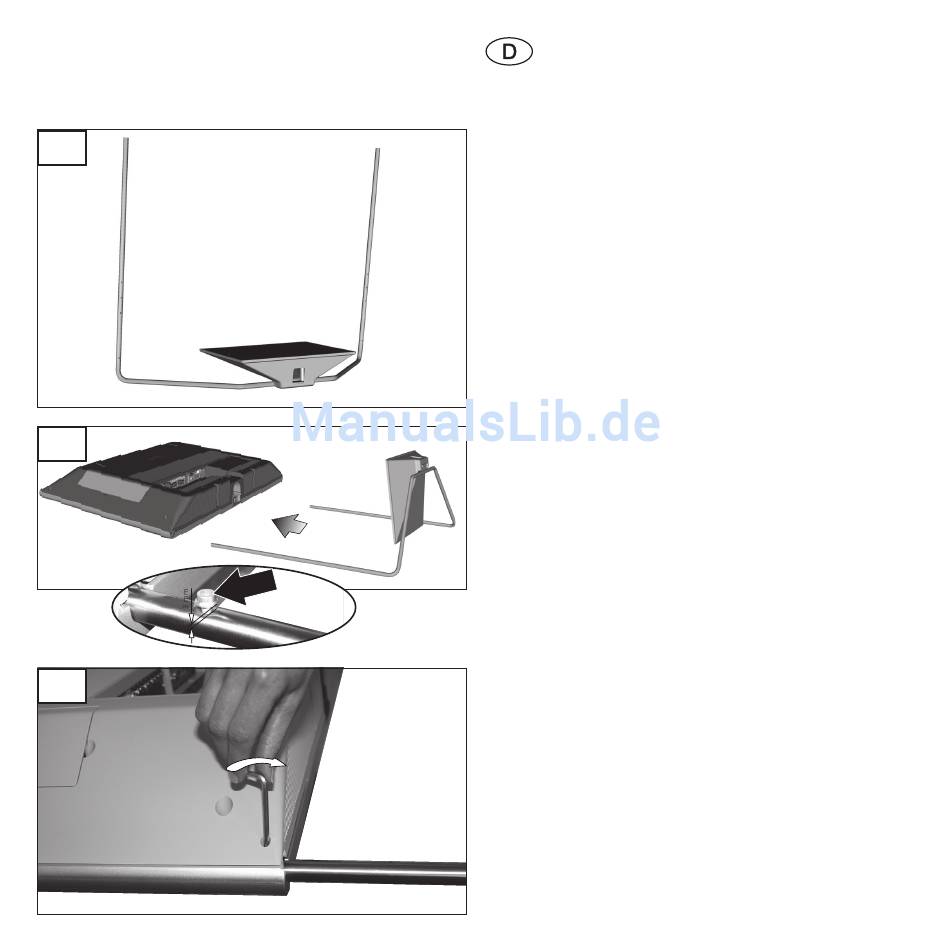

Schieben Sie das montierte Equipment Board FS Trapeze in
die Aufnahme im TV-Gerät Connect, Abb. 10.
Beabsichtigen Sie, z.B. zwei Recorder auf das Equipment
Board FS Trapeze zu stellen, sollten die Klemmschrauben
(Abb. 10, Ausschnitt, Pfeil A) im Rohr vom Equipment Board
FS Trapeze versetzt werden.
Wir schlagen vor, die Klemmschrauben in das vierte Boh-
rungspaar, von unten gerechnet, wie im Ausschnitt darge-
stellt, einzudrehen.
Beabsichtigen Sie, z.B. nur einen Recorder auf das Equipment
Board FS Trapeze zu stellen, schlagen wir vor, die Klemm-
schrauben in das dritte Bohrungspaar, von unten gerechnet,
einzudrehen.
Durch die Öffnung in der TV-Rückwand drehen Sie die
Schrauben fest, Abb. 11.
Sie klemmen dadurch das Trägerrohr vom Equipment Board
FS Trapeze im TV-Gerät fest.
Die beiden Schrauben drehen Sie mit einem Drehmoment
von ca. 2 Nm fest, Abb. 11.
