Equipment Board FS Trapeze

montieren
Vorgehensweise

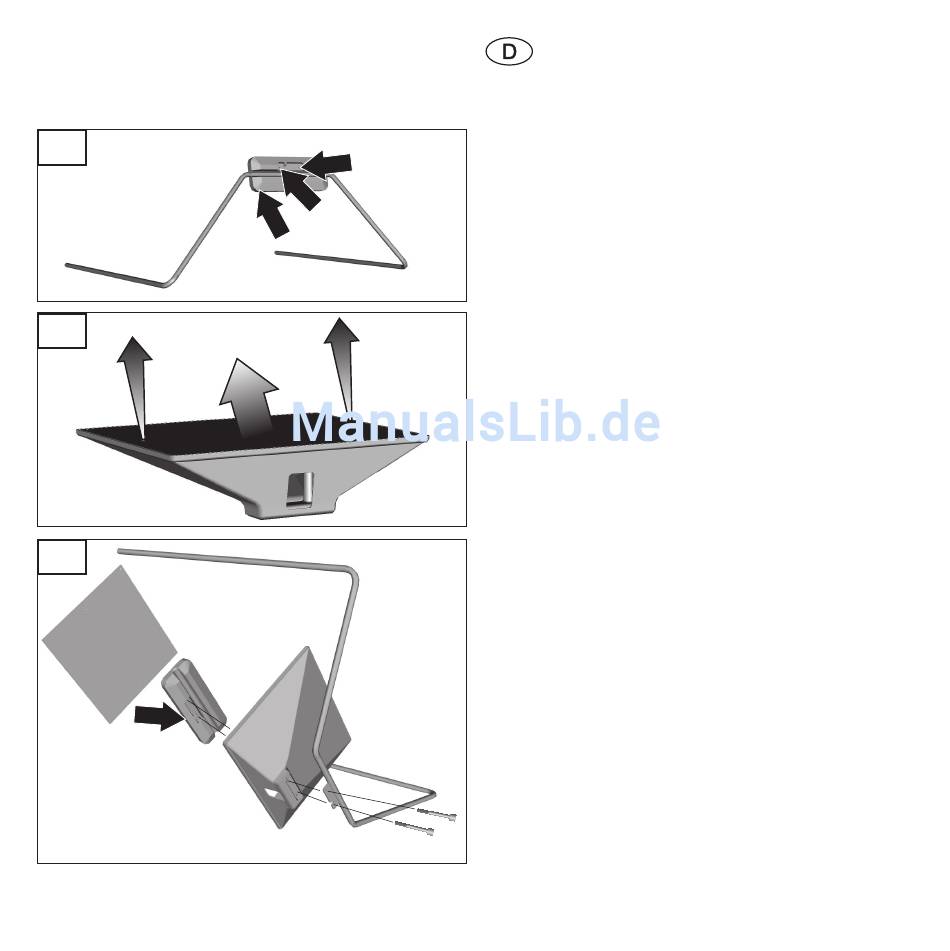

Lösen Sie die beiden Schrauben, Abb. 7, Pfeil a.
Nehmen Sie das Gewicht (Abb. 7, Pfeil b) vom Floor Stand
Trapeze ab.
Entfernen Sie die beiden Schrauben (Abb. 8, Pfeile a) vom
Equipment Board und nehmen Sie die Abdeckung (Abb. 8,
Pfeil b) ab.
Im Lieferumfang befi nden sich zwei Schrauben (Seite 6, Abb.
2).
Mit diesen Schrauben montieren Sie das Equipment Board an
den Floor Stand Trapeze.
Legen Sie hierzu das offene Equipment Board, wie in Abb. 9
dargestellt auf den Floor Stand Trapeze.
Das vorher demontierte Gewicht (Abb. 9, Pfeil b) legen Sie
auf die Aufnahmen im Equipment Board.
Drehen Sie die beiden Schrauben mit dem mitgelieferten
Schraubenschlüssel (Seite 6, Abb.3, SW4) ein.
Ziehen Sie die Schrauben mit einem Drehmoment von ca. 3
Nm fest.
