Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Einführung ZU IHRER SICHERHEIT GERÄTEELEMENTE INBETRIEBNAHME Stromversorgung Ein-/Ausschalten des Lasers LASERAUFBAU Standardfunktionen Drehzahlwahl Scanmodus Manuell-Modus Einachsenneigungsbetrieb (Y-/X-Achse) Masken-Modus Ein-/Ausschalten Standby Modus ARBEITSBEISPIELE Innenausbau Abgehängte Decken Trockenbau- und Trennwände Bestimmung der Gerätehöhe (HI) Verwenden des optionalen Empfängers HL760/HL760U Paaren des Empfängers HL760/HL760U mit dem Sender Spezielle Funktionen mit der optionalen RC402N Merkmale und Funktionen der RC402N Stromversorgung RC402N... - Seite 3 Menüfunktionen (Funksteuerung RC402N) Rotation Scannen Automatisches Neigung Messen Automatischer PlaneLok-Modus Masken Modus Automatische Richtungszentrierung – Vertikalaufbau (Line Scan) Lotstrahlabsenkung (Beam Plunge) Setting Menü (Einstellungen) Info Service Menü Setting Menü (Einstellungen-Details) HI-Höhenalarm (HI-alert) Empfindlichkeit (Sensitivity Selection) Sprachauswahl Funkkanal (Radio) NIVELLIERGENAUIGKEIT Überprüfung der Kalibrierung der Y- und X- Achse Überprüfung der Kalibrierung der Z- Achse Wandhalterung GERÄTESCHUTZ...
-
Seite 4: Zu Ihrer Sicherheit
• Warnschilder am Gerät nicht entfernen! • Der HV302/HV302G unterliegt der Klasse 3R (<5 mW; 600 - 680 nm / G - 520 nm); DIN EN 60825-1:2014). • Wegen des gebündelten Strahls auch den Strahlengang in größerer Entfernung beachten und sichern! •... - Seite 5 HV302/HV302G - GERÄTEELEMENTE...
-
Seite 6: Inbetriebnahme

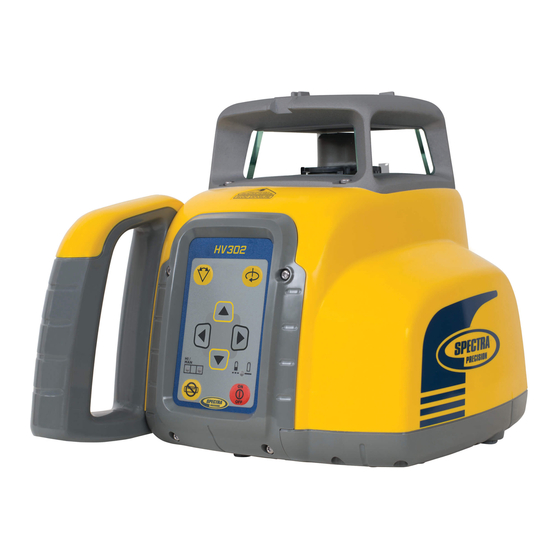

GERÄTEELEMENTE a Ein/Aus-Taste k Laserkopf b Batterieanzeige l Achsausrichtungskerben c Manuell/Standby-Taste m Achsausrichtmarkierungen d Nivellieranzeige n Batterieladebuchse e Manuell-/HI-Warn-/Standbyanzeige o Tragegriff f Pfeiltasten (Auf/Ab) p Batteriedeckel g Pfeiltasten (Rechts/Links) q 5/8“-11 Stativanschlüsse h Drehzahlwahltaste r Gummifüße i Scantaste s Rotorlibelle j Rotor INBETRIEBNAHME STROMVERSORGUNG... - Seite 7 Stromversorgung des HV302/HV302G 1 – Der HV302/HV302G wird mit einem wiederaufladbaren NiMH-Akkupaket ausgeliefert; der Akku ist mit einem Verpolungsschutz ausgestattet. 2 – Das Akkupaket kann im Gerät geladen werden. 3 – Alkalibatterien können als Ersatzstromquelle genutzt werden. 4 – An der Batteriefachabdeckung sind Plus- und Minuszeichen angebracht, um die richtige Polarität der Alkalibatterien anzuzeigen.
-
Seite 8: Akkus Laden
Akkus laden Einen Hinweis zum Laden bzw. Austausch der Batterien/Akkus gibt die Batterieanzeige b zunächst durch langsames Blinken (3,8 – 4 V). Bei weiterer Entladung (<3,8 V) leuchtet die LED dauerhaft. Das zugehörige Netzladegerät benötigt etwa 13 Stunden zum Laden von leeren Akkus. Dazu Ladegerätestecker in die Ladebuchse des Lasers einstecken. -
Seite 9: Ein-/Ausschalten Des Lasers
LASERAUFBAU Laser horizontal (Stativanschluss und 3 Gummipuffer unten!) auf einer stabilen Unterlage oder mittels 5/8“ x 11 Stativanschluss auf einem Stativ oder Säulen-/Wandhalter in der gewünschten Höhe aufstellen. Das Gerät erkennt selbständig Horizontal- oder Vertikalbetriebsart je nach Lage des Geräts beim Einschalten. -
Seite 10: Standardfunktionen
Standardfunktionen Drehzahlwah Die Drehzahl kann mit der Drehzahlwahltaste als auch im Menü der RC402N gewählt werden. Kurzes Drücken der Drehzahlwahltaste schaltet durch die Drehzahlen 0, 10, 80, 200, 600 min unabhängig davon ob sich der Laser im Automatik- oder Manuellbetrieb befindet. Bei der Auswahl von 0 min stoppt der Laserstrahl nahe der Mitte der +Y-Achse. -
Seite 11: Manuell-Modus
Standardfunktionen Manuell-Modus Einmaliges kurzes Drücken der Manuell -Taste schaltet den Laser vom automatischen Selbstnivellierbetrieb in den Manuellbetrieb um, was durch Blinken der roten LED (e) im Sekundentakt signalisiert wird. In dieser Betriebsart kann durch Drücken der Pfeiltasten „Auf/Ab“ am Laser und an der Fernbedienung die Y- Achse, durch Drücken der Pfeiltasten „Rechts/Links“... -
Seite 12: Maskenmodus
Maskenmodus Der Maskenmodus bietet eine Ausblendung des Laserstrahls auf bis zu 3 Seiten des Lasersenders. Beim Einsatz mehrerer Laser auf einer Baustelle können dadurch Störungen der verschiedenen Empfänger vermieden werden. Der Maskenmodus kann voreingestellt oder über das Menü aktiviert werden. Unabhängig vom horizontalen oder vertikalen Einsatz kann der Maskenmodus durch aufeinander folgendes Drücken von einer der Pfeiltasten und der Manuelltaste aktiviert werden. -
Seite 13: Arbeitsbeispiele
ARBEITSBEISPIELE Innenausbau Abgehängte Decken Bestimmen und markieren Sie die Endhöhe der Decke und befestigen Sie den ersten Teil des Wandwinkels auf dieser Höhe. Befestigen Sie den Laser auf dem Wandwinkel, indem Sie die Wandlhalterung auf den Wandwinkel schieben und mit den Halteschrauben sicher arretieren. Lösen Sie den Feststellknopf Drehen Sie die Feinverstellschraube bis die Ablesekante der Gleitkonsole auf die 0- Markierung der Skala (Wandwinkelhöhe) ausgerichtet ist und arretieren Sie den Feststellknopf. -
Seite 14: Bestimmung Der Gerätehöhe (Hi)
Bestimmung der Gerätehöhe (HI) Die Gerätehöhe (HI) ist die Höhe des Laserstrahls. Sie wird durch die Addition der Messlattenablesung zu einer Höhenmarkierung oder einer bekannten Höhe ermittelt. Aufbau des Lasers und Positionierung der Messlatte mit dem Empfänger auf einem bekannten Höhen- oder Referenzpflock (NN). - Seite 15 Verwenden des Einachsneigungsmodus für die Y-Achse Bauen Sie den Laser auf und stellen Sie die erforderliche Neigungsrichtung über die Achsausrichtungskerben am Laserkopf ein. Prüfen Sie die Höhe des Laserstrahls in Lasernähe. Zum Aktivieren der Einachsneigung für die Y-Achse müssen Sie die Manuell-Taste 2 x drücken. Die rote und die grüne LED blinken gleichzeitig (ein Mal pro Sekunde).
-
Seite 16: Verwenden Des Optionalen Empfängers Hl760/Hl760U
Verwenden des optionalen Empfängers HL760/HL760U Paaren des Empfängers HL760/HL760U mit dem Sender Zum Paaren von Sender und Empfänger müssen beide zuerst ausgeschaltet werden. Dann den Empfänger einschalten und anschließend die Toleranz- (A) und Tonsignal-(B) Taste für 2 Sekunden gleichzeitig drücken. Das Display zeigt kurz MENU, dann RDIO. Kurzes Drücken der Taste –... -
Seite 17: Spezielle Funktionen Mit Der Optionalen Rc402N
Spezielle Funktionen mit der optionalen RC402N Merkmale und Funktionen der RC402N Die Fernbedienung unterstützt alle grundlegenden Funktionen der Tastatur des Lasers und bietet über die M- und E-Taste weitere Zusatzfunktionen. Akkustatus Laser M-Taste: Kurzes Drücken öffnet das MENÜ Anzeige Maskenmodus und kehrt zur vorherigen Menüposition zurück E-Taste: Kurzes Drücken aktiviert den... -
Seite 18: Stromversorgung Rc402N
Stromversorgung der RC402N 1. Öffnen Sie das Batteriefach mit einer Münze oder dem Daumennagel. Die RC402N wird mit Alkalibatterien geliefert. Wiederaufladbare Batterien können verwendet werden, müssen aber extern geladen werden. 2. Wechseln Sie die zwei 1,5 V (AA) Mignon-Batterien unter Beachtung der Plus- (+) und Minus- (–) Symbole im Batteriefach. 3. -
Seite 19: Paaren Der Funk-Fernbedienung Mit Dem Laser
Kurzes Drücken der M-Taste kehrt stets zur vorherigen oder zur Standardanzeige zurück. Drücken Sie mehrfach auf die Pfeiltaste Auf oder Ab, um den gewünschten Menüeintrag zu markieren. Drücken Sie kurz auf die E-Taste, um ein Untermenü zu öffnen ODER die markierte Funktion auszuwählen. Menüfunktionen des HV302/HV302G Horizontalaufbau Vertikalaufbau... - Seite 20 Drehzahlwahl Kurzes Drücken der Taste M im Standard Display und >>Rotation<< wählen. Kurzes Drücken der Taste E zum Anzeigen der gegenwärtigen Drehzahl. Kurzes Drücken der Pfeiltasten Auf/Ab schaltet durch die Drehzahlen 0, 10, 80, 200, 600 min (RPM). Bestätigen der Drehzahlwahl durch Drüchen der E Taste. Bei der Auswahl von 0 min stoppt der Laserstrahl nahe des Zentrums der +Y-Achse.
- Seite 21 Automatisches Neigung Messen Der Modus-Neigung Messen kann im Horizontal-Automatik aktiviert werden. In dieser Betriebsart kann der Laser in der +Y()-Achse die erforderliche Neigung zwischen zwei bekannten Höhenpunkten (bis zu 100 m) automatisch messen bzw. einstellen. 1. Den Laser über dem Referenzpunkt aufbauen. 2.
- Seite 22 Automatischer PlaneLok Modus Der PlaneLok-Modus kann im Horizontal-Automatik sowie Vertikal- Automatik und Manuellbetrieb aktiviert werden. Im horizontalen PlaneLok Modus wird die Laserebene in der Y-Achse zu einem Höhenpunkt (bis zu 100 m) fixiert. Zur Sicherung vertikaler Ausrichtungen auf vorgegebene Achspunkte kann PlaneLok in beiden Richtungen der X-Achse verwendet werden.
-
Seite 23: Automatische Richtungszentrierung (Vertikalaufbau - Line Scan)
Hinweis: In der PlaneLok-Achse folgt der Laser kontinuierlich den Empfängersignalen. Verlust des Lasersignals über eine bestimmte Zeit (1 Minute) führt zur Abschaltung der Rotation und des Laserstrahls (HI-Höhenalarm). Nach Löschen der Fehleranzeige kann der PlaneLok-Modus danach durch Drücken der E-Taste erneut gestartet werden. PlaneLok kann jederzeit durch Drücken der Manuell-Taste gestoppt werden, wodurch der Laser immer in den Automatikbetrieb zurückschaltet. - Seite 24 Maskenmodus (Mask Mode) Kurzes Drücken der M -Taste im Standard Display und >>Maskenmodus<< wählen. Je nachdem, an welcher Seite der Strahl abgeschaltet werden soll, kann die erforderliche Seite ausgewählt werden. Nach Drücken der E-Taste erscheint das Maskensymbol. Für die Auswahl der Seite eine der Pfeiltasten drücken. Wenn alle Bereiche eingestellt wurden, die E-Taste drücken, um die Sektor- Auswahl zu speichern, bis das Gerät abgeschaltet wird.
- Seite 25 Service Kurzes Drücken der M -Taste im Standard Display und wählen >>Service<<. Mit den Pfeiltasten Auf und Ab können Sie zwischen den folgenden Einträgen wählen: Calibration Y, Calibration X oder Calibration Z (Kalibrierung) wenn im Vertikalbetrieb. Kurzes Drücken der E -Taste zum Bestätigen der Auswahl. Die Kalibrierung der ausgewählten Achse startet das Feldkalibrierungsverfahren.
- Seite 26 Empfindlichkeitseinstellung Kurzes Drücken der M -Taste im Standard Display und >>Sensitivitaet<< wählen. Drücken Sie die E -Taste, um das Empfindlichkeits-Menü zu öffnen. Wählen Sie die gewünschten Empfindlichkeit mit den Pfeiltasten Auf und Ab: Low, Middle (Werkseinstellung und High) kann gewählt werden. Kurzes Drücken der E -Taste zum Bestätigen der gewählten Empfindlichkeits.
- Seite 27 Fehlersuche Jede Fehlermeldung kann durch kurzes Drücken der E-Taste gelöscht werden. Die letzten Ziffern der Fehlermeldung geben den Fehlercode an. Wird eine andere, als in der Tabelle aufgelistete Fehlermeldung angezeigt, ist ein Servicecenter zu kontaktieren. Error Description Solution codes Kurzzeitiger EEprom-Fehler Drücken der E-Taste zum Löschen der Fehlermeldung HI-Höhenalarm –...
-
Seite 28: Nivelliergenauigkeit
NIVELLIERGENAUIGKEIT Überprüfung der Kalibrierung der Y- und X- Achse Stellen Sie den Laser 30 m entfernt von einer Wand auf einem nivellierten Stativ auf und lassen Sie diesen horizontal einnivellieren. Lassen Sie den Laser mindestens 20 Minuten warm laufen. Bewegen Sie den Empfänger nach oben/unten, bis er sich auf der +Y Achse “Auf Höhe”... - Seite 29 Wandhalterung Nagellöcher (3) - ermöglicht das Aufhängen der Wandhalterung an einem Nagel oder einer Schraube. Halteschrauben - zur Befestigung der Wandhalterung an Wandwinkeln oder Bodenschienen. Feststellschraube - zur Arretierung der Gleitkonsole , nachdem diese auf der Höhenskala positioniert wurde. 5/8“-11 Lasergewinde - zur Befestigung des Lasers auf der Wandhalterung.
-
Seite 30: Geräteschutz
GERÄTESCHUTZ Gerät nicht extremen Temperaturen und Temperaturschwankungen aussetzen (nicht im Auto liegen lassen).Das Gerät ist sehr robust. Trotzdem ist mit Messgeräten sorgfältig umzugehen. Nach stärkeren äußeren Einwirkungen, vor weiterem Arbeiten immer die Nivelliergenauigkeit überprüfen. Das Gerät kann im Innen- und Außenbereich eingesetzt werden. REINIGUNG UND PFLEGE Verschmutzungen der Glasflächen beeinflussen die Strahlqualität und Reichweite entscheidend.Verschmutzungen mit feuchtem, weichem Tuch abwischen. -
Seite 31: Gewährleistung
GEWÄHRLEISTUNG Für die Dauer von 5 Jahren gewährleistet Trimble, dass der HV302 frei von Material- und Fertigungsfehlern ist (HV302G – 3 Jahre). Im Gewährleistungsfall repariert oder ersetzt Trimble oder das autorisierte Service Center alle defekten Teile, die von der Gewährleistung abgedeckt werden, nach eigenem Ermessen. -
Seite 32: Technische Daten
± 1.5 mm/30 m, 1/16“ @ 100 ft, 10 arc seconds Nivelliergenauigkeit Drehzahl: 0, 10, 80, 200, 600 min Reichweite ca. 400 m Radius mit Detektor Lasertyp: HV302: 600-680 nm/HV302G: 520 nm Laserklasse: Laserklasse 3R, <5 mW typ. ± 5° (ca. ± 9%) Selbstnivellierbereich: Nivellieranzeige: blinkende LED... - Seite 33 Konformitätserklärung Trimble Kaiserslautern GmbH erklären in alleiniger Verantwortung, dass die Produkte HV302/HV302G und die optionale RC402N auf die sich diese Erklärung bezieht, mit den folgenden Normen übereinstimmt : EN300 440-2 V1.1.1:2004, EN301 489-03 V1.4.1:2002, EN301 489-01 V1.4.1:2002, EN50371:2002 gemäß den Bestimmungen der Richtlinie R&TTE 1999/5/EC...
