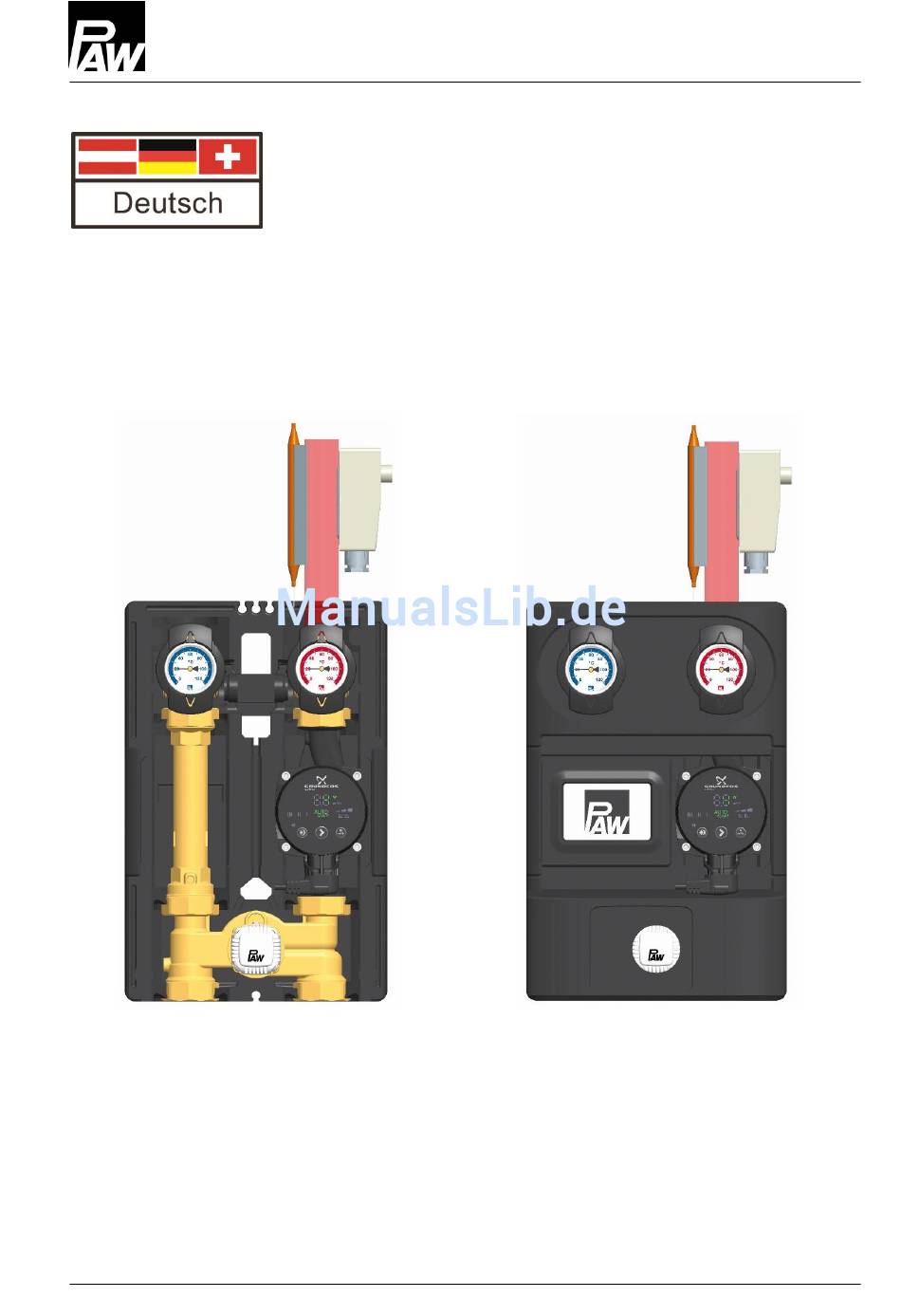

- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, D-31789 Hameln Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 E-mail: info@paw.eu, Web: www.paw.eu Montage- und Bedienungsanleitung HeatBloC K33 - DN 25 2017/01 9936073x-mub-de – V01...
- Seite 2 1 Allgemeines Art.. Nr. 9936073x-mub-de – Version V01 – Stand 2017/01 Original-Anleitung PAW GmbH & Co. KG Technische Änderungen vorbehalten! Böcklerstraße 11 Printed in Germany – Copyright by PAW GmbH & Co. KG D - 31789 Hameln 9936073x-mub-de – V01 2017/01...
-
Seite 3: Inhaltsverzeichnis
1 Allgemeines Inhaltsverzeichnis Allgemeines ........................4 Geltungsbereich der Anleitung ..................4 Bestimmungsgemäße Verwendung ................4 Sicherheitshinweise ......................5 Produktbeschreibung ....................... 6 Ausstattung ........................6 Funktion ........................7 3.2.1 3-Wege-Mischer mit Bypass [Fachmann] .............. 8 3.2.2 Schwerkraftbremse und Rückflusssperre ............12 Montage und Installation [Fachmann] ................ -
Seite 4: Allgemeines
Das Produkt entspricht den relevanten Richtlinien und ist daher mit dem CE-Kennzeichen versehen. Die Konformitätserklärung kann beim Hersteller angefordert werden. Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit dem HeatBloC. Die Verpackungsmaterialien bestehen aus recycelbaren Materialien und können dem normalen Wertstoffkreislauf wieder zugeführt werden. -
Seite 5: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften ... -
Seite 6: Produktbeschreibung
Pumpe kann durch die Kugelhähne und den Mischer abgesperrt werden und kann so einfach gewartet werden. Der PAW-HeatBloC wird direkt auf einen PAW-Modulverteiler oder auf eine Halteplatte montiert. Mit Hilfe von Übergangsverschraubungen können PAW-HeatBloCs auch auf PAW-Modulverteiler anderer Dimensionen montiert werden. -
Seite 7: Funktion
3 Produktbeschreibung 3.2 Funktion K33 – Konstantwert-Regelkreis 20-50 °C mit 3-Wege-Mischer und Bypass 0-50% Über den integrierten Mischer wird die Vorlauf- temperatur des Heizungskreises geregelt. Heißes Erzeuger- und abgekühltes Rücklaufwasser werden gemischt, um die gewünschte Vorlauftemperatur des Heizungskreises zu erzeugen. Die Einstellung der Vorlauftemperatur erfolgt durch den thermischen Mischkopf und einen Vorlauf-Anlegefühler. -
Seite 8: 3-Wege-Mischer Mit Bypass [Fachmann]
3 Produktbeschreibung 3.2.1 3-Wege-Mischer mit Bypass [Fachmann] Der 3-Wege-Mischer ist ein Konstantwertmischer für Flächenheizungen (Fußboden- / Wandheizungen, etc.), die mit einer konstanten Vorlauftemperatur betrieben werden und dadurch eine Grundwärmeversorgung sichern. Die gewünschte Vorlauftemperatur kann am Thermostatkopf eingestellt werden. Der Mischer ist mit einem separat zu bedienenden Bypass ausgestattet. Über diesen Bypass wird dem HeatBloC-Vorlauf kälteres Wasser aus dem Rücklauf beigemischt, wodurch ggf. - Seite 9 3 Produktbeschreibung 1. Legen Sie während der Inbetriebnahme fest, mit welcher Bypass-Stellung die Anlage betrieben werden soll. Ermitteln und überprüfen Sie die korrekte Einstellung durch mehrere Versuche. Wenn der Schlitz der Bypass- Schraube in senkrechter Position steht, ist der Bypass geschlossen (normaler Regelbetrieb).
- Seite 10 Ein Umbau ohne Umbausatz führt zur Fehlfunktion des Mischers. Zum Bestellen des Umbausatzes geben Sie bitte folgende Daten an: - Nennweite der Armaturengruppe (siehe Pumpenbezeichnung), - PAW-Artikelnummer oder PAW-Bezeichnung - Wechsel von/auf: "zum Umbau von Vorlauf rechts auf Vorlauf links" oder "zum Umbau von Vorlauf links auf Vorlauf rechts "...
- Seite 11 3 Produktbeschreibung Vorgehensweise: Ziehen Sie die Thermometergriffe ab (A-2, F-2) und nehmen Sie die vordere Isolierschale ab. Nehmen Sie die Armaturengruppe aus der hinteren Isolierschale heraus. Bauen Sie den Mischer (C) aus und setzen Sie ihn entsprechend der Anleitung ...
-
Seite 12: Schwerkraftbremse Und Rückflusssperre
3 Produktbeschreibung 3.2.2 Schwerkraftbremse und Rückflusssperre Der HeatBloC ist im Rücklaufrohr mit einer aufstellbaren Schwerkraftbremse (D-1, Öffnungsdruck 200 mmWS) und im Rücklauf des Mischers mit einer aufstellbaren Rückflusssperre (C-3, Öffnungsdruck 50 mmWS) ausgestattet. Betrieb Im Betrieb müssen die Markierungen auf "Z" zeigen. ... -
Seite 13: Montage Und Installation [Fachmann]
4 Montage und Installation [Fachmann] 4 Montage und Installation [Fachmann] Der HeatBloC K33 kann auf einem PAW-Modulverteiler oder auf einem Wandhalter montiert werden. Der Modulverteiler und der Wandhalter sind optionales Zubehör und sind daher nicht im Lieferumfang enthalten. ACHTUNG Sachschaden! Um Schäden an der Anlage zu verhindern, muss der Montageort trocken, tragsicher, frostfrei... - Seite 14 4 Montage und Installation [Fachmann] Option 2: Option 3: auf einer Halteplatte direkt auf einen Wandhalter Verbraucherkreis Vorlauf Rücklauf Vorlauf Rücklauf Rücklauf Vorlauf Rücklauf Vorlauf Wärmeerzeuger Für die Montage des Verteilers, der Halteplatte und des Wandhalters beachten Sie bitte die separate und jeweils dazugehörige Montageanleitung.
- Seite 15 HeatBloCs ab. Mutter 2. Schrauben Sie die Muttern an den unteren Anschlüssen des HeatBloCs ab und entnehmen Sie die Dichtungsringe. Bei Verwendung mit PAW-Modulverteiler Flansch oder mit Übergangsverschraubung: (Seitenansicht) 3. Stülpen Sie die beiden Muttern über die Flansche. 4. Legen Sie die Dichtungsringe Dichtungsring in die Muttern ein.
-
Seite 16: Zubehör: Schneidringverschraubung (Nicht Im Lieferumfang Enthalten)
4 Montage und Installation [Fachmann] 4.2 Zubehör: Schneidringverschraubung (nicht im Lieferumfang enthalten) Die Anbindung an die Heizungsinstallation kann schnell, druckdicht und lötfrei durch optional erhältliche Schneidringverschraubungen erfolgen. 1. Schieben Sie die Überwurfmutter ② und den Schneid- ring ③ auf das Kupferrohr ①. Damit eine sichere Krafteinleitung und Abdichtung gewährleistet ist, muss das Rohr mindestens 3 mm aus dem Schneidring heraus stehen. -
Seite 17: Lieferumfang [Fachmann]
5 Lieferumfang [Fachmann] 5 Lieferumfang [Fachmann] HINWEIS Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich auf dem Rücklaufrohr des Heizkreises. Artikelnummer Heizkreis Pumpe Artikelnr. 36073WY6 Wilo-Yonos PARA RS 25/6-RKA E1236046 < 0,20 36073WY8 Wilo-Yonos PARA RS 25/7.5-RKA E1236048 <... -
Seite 18: Technische Daten
6 Technische Daten 6 Technische Daten DN 25 (1") Abmessungen Achsabstand (1) 125 mm Breite Isolierung (2) 250 mm Höhe Isolierung (3) 383 mm Einbaulänge (4) 340 mm Anschlüsse Abgang (A-1, F-1) 1" IG Zulauf (C-1, C-2) 1½" AG, flachdichtend Technische Daten Öffnungsdruck Schwerkraftbremse (D-1) 200 mmWS, aufstellbar... -
Seite 19: Druckverlust- Und Pumpenkennlinien
6 Technische Daten DN 25 (1") Hydraulik Maximaler Druck 6 bar Maximale Temperatur 110 °C -Wert [m 6.1 Druckverlust- und Pumpenkennlinien Volumenstrom [l/h] 2017/01 9936073x-mub-de – V01... - Seite 20 PAW GmbH & Co. KG www.paw.eu Böcklerstraße 11 Telefon: +49 (0) 5151 9856 - 0 D-31789 Hameln Fax: +49 (0) 5151 9856 - 98 9936073x-mub-de – V01 2017/01...
