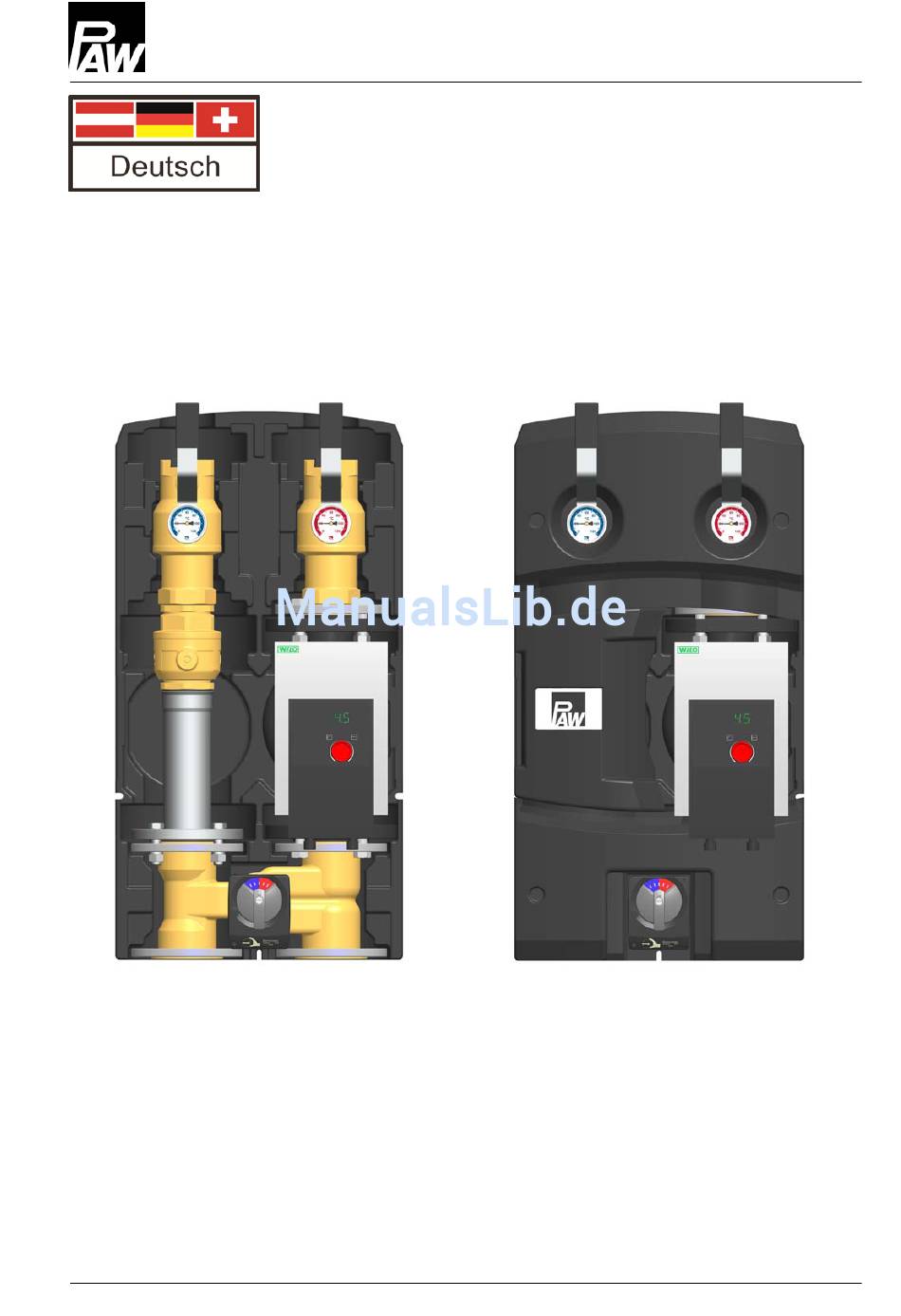

- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, 31789 Hameln Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 Email: info@paw.eu, Web: www.paw.eu Montage- und Bedienungsanleitung HeatBloC K32 - DN 50 2016/01 9951221x-mub-de – V08...
-
Seite 2: Inhaltsverzeichnis
6.1 Druckverlustkennlinien ....................15 Art. Nr. 9951221x-mub-de – Version V08 – Stand 2016/01 PAW GmbH & Co. KG Technische Änderungen vorbehalten! Böcklerstr. 11 Printed in Germany – Copyright by PAW GmbH & Co. KG D-31789 Hameln 9951221x-mub-de – V08 2016/01... -
Seite 3: Allgemeines
Grenzwerte verwendet werden. Der HeatBloC darf nicht in Trinkwasseranwendungen eingesetzt werden. Die bestimmungswidrige Verwendung des HeatBloCs führt zum Ausschluss jeglicher Haftungsansprüche. Verwenden Sie ausschließlich PAW-Zubehör in Verbindung mit dem HeatBloC. Die Verpackungsmaterialien bestehen aus recycelbaren Materialien und können dem normalen Wertstoffkreislauf wieder zugeführt werden. -
Seite 4: Sicherheitshinweise
2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand ent- sprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften ... -
Seite 5: Produktbeschreibung
3 Produktbeschreibung 3 Produktbeschreibung Der gemischte HeatBloC K32 ist eine vormontierte Armaturengruppe für Heizungskreise. Die Pumpe ist absperrbar, so dass bei Servicearbeiten keine Entleerung des Heizungskreises notwendig ist. 3.1 Ausstattung Vorlauf zum Verbraucherkreis Kugelhahn mit Ganzmetall- Thermometer und integrierter Tauchhülse (Vorlauf) Heizungspumpe 3-Wege-Mischer Vorlauf vom Wärmeerzeuger... -
Seite 6: Funktionsbeschreibung
3 Produktbeschreibung 3.2 Funktionsbeschreibung K32 – HeatBloC mit 3-Wege-Mischer Über den integrierten Mischer wird die Vorlauftemperatur des HeatBloCs geregelt. Heißes Erzeugerwasser und abgekühltes Rücklaufwasser werden gemischt, um die gewünschte Vorlauftemperatur des HeatBloCs zu erzeugen. Die Einstellung des Mischers erfolgt durch einen externen Regler in Verbindung mit dem elektrischen Stellantrieb. -
Seite 7: 3-Wege-Mischer [Fachmann]
3 Produktbeschreibung 3.2.2 3-Wege-Mischer [Fachmann] Der motorbetriebene Drei-Wege-Mischer (C) regelt mittels Vorlauffühler und Regler die Vorlauftemperatur des Verbraucherkreises auf den geforderten Wert. Stellung 10: Durchgangsstellung, keine Beimischung Vorlauftemperatur Verbraucher = Vorlauftemperatur Wärmeerzeuger Stellung 0: 100% Beimischung Vorlauftemperatur Verbraucher = Rücklauftemperatur Verbraucher Wechsel des Vorlaufs [Fachmann] Ausbau des Mischers... - Seite 8 Mischer mit Vorlauf rechts Mischer mit Vorlauf links 12. Drehen Sie die Abdeckplatte (4) so, dass die Bezeichnung PAW unten steht und die Skala entsprechend der obenstehenden Abbildung verläuft. 13. Schrauben Sie die Abdeckplatte (4) mit den Schrauben (3) an.
-
Seite 9: Pumpe
3 Produktbeschreibung Umbau und Inbetriebnahme des HeatBloCs Vertauschen Sie das Rücklaufrohr (D) und die Vorlaufstrecke mit der Pumpe (B). Beachten Sie die Förderrichtung der Pumpe! Drehen Sie den Pumpenkopf so, dass der Klemmenkasten nach oben bzw. zur Mitte der Armaturengruppe zeigt. 2. -
Seite 10: Zubehör: Stellmotor (Optional)
3 Produktbeschreibung 3.2.4 Zubehör: Stellmotor (optional) Der PAW-Stellmotor für witterungsgeführte Regelungen ist als Zubehör erhältlich. Für Mischer mit Vorlauf links muss die Skala um 180° gedreht werden. für Mischer mit Vorlauf rechts für Mischer mit Vorlauf links Montage des Stellmotors für Mischer mit Vorlauf rechts: 1. -
Seite 11: Montage Und Installation [Fachmann]
4 Montage und Installation [Fachmann] 4 Montage und Installation [Fachmann] Der gemischte HeatBloC K32 wird auf einem Modulverteiler DN 50 montiert. Der Modulverteiler und die Bodenkonsole zur Befestigung des Modulverteilers sind nicht Teil des Lieferumfangs. ACHTUNG Sachschaden! Um Schäden an der Anlage zu verhindern, muss der Montageort trocken, tragsicher, frostfrei und vor UV-Strahlung geschützt sein. -
Seite 12: Montage Des Heatblocs Und Inbetriebnahme
4 Montage und Installation [Fachmann] Montage des HeatBloCs und Inbetriebnahme Vorlauf Rücklauf Vorlauf Rücklauf Vorlauf Rücklauf Vorlauf Rücklauf 1. Demontieren Sie die Kugelhahngriffe und ziehen Sie die vordere Isolierschale des HeatBloCs ab. 2. Setzen Sie den HeatBloC mit den Dichtungen auf die Flansche des Verteilers und verschrauben Sie die Flansche. -
Seite 13: Lieferumfang [Fachmann]
5 Lieferumfang [Fachmann] 5 Lieferumfang [Fachmann] HINWEIS Reklamationen und Ersatzteilanfragen/-bestellungen werden ausschließlich unter Angabe der Seriennummer bearbeitet! Die Seriennummer befindet sich auf dem Rücklaufrohr des Heizkreises. Beschreibung Artikelnummer Dichtungsset für Mischer 51013 Pumpe Artikelnummer Wilo-Stratos 50/1-12 E123930 < 0,23 Wilo-Yonos MAXO 50/0.5-9 / E1236189 <... -
Seite 14: Technische Daten
6 Technische Daten 6 Technische Daten DN 50 (2") Abmessungen Achsabstand (1) 180 mm Breite Isolierung (2) 360 mm Höhe Isolierung (3) 660 mm Einbaulänge ( 630 mm Mindestwandabstand Rohrachse 220 mm Anschlüsse Abgang (A-1, F-1) 2" Innengewinde Zulauf (C-1, C-2) Flansch DN 50 / PN 6 Ausstattung Öffnungsdruck Schwerkraftbremse (D-1) -
Seite 15: Druckverlustkennlinien
6 Technische Daten DN 50 (2") Hydraulik Max. Druck 6 bar Max. Temperatur 110 °C -Wert (m 25,7 6.1 Druckverlustkennlinien Volumenstrom [m 2016/01 9951221x-mub-de – V08... - Seite 16 PAW GmbH & Co. KG www.paw.eu Böcklerstr. 11 Telefon: +49 (0) 5151 9856 - 0 D-31789 Hameln Telefax: +49 (0) 5151 9856 98 9951221x-mub-de – V08 2016/01...
