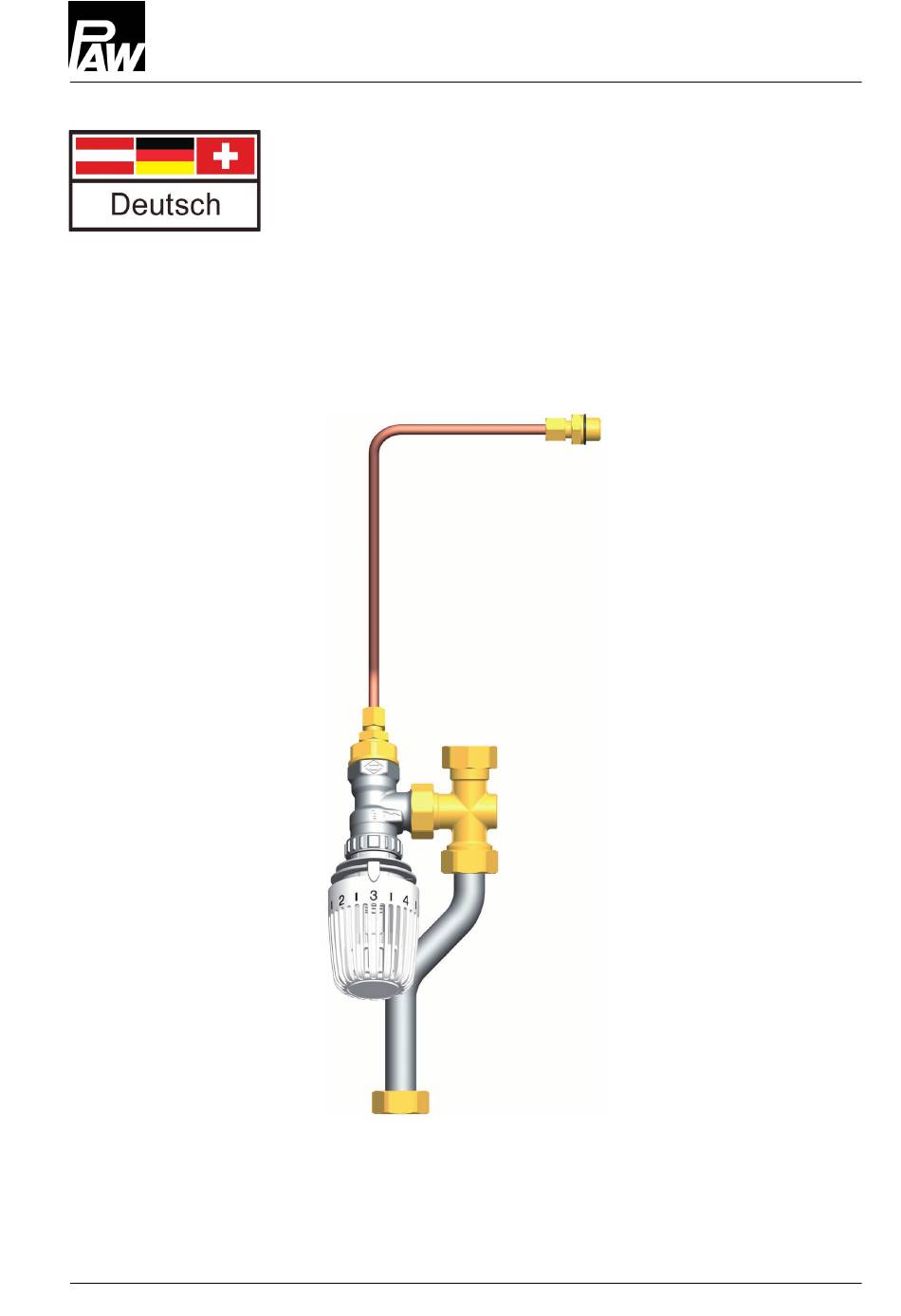

- Seite 1 PAW GmbH & Co. KG Böcklerstr. 11, 31789 Hameln, Germany Tel.: +49-5151-9856-0, Fax: +49-5151-9856-98 E-mail: info@paw.eu, Web: www.paw.eu Montage- und Bedienungsanleitung Thermische Warmhaltung für HomeBloC Basic ® 2020/11 991280301101-mub-de – V01...
- Seite 2 Einsatzbereich der Wohnungsstation. Art. Nr. 991280301101-mub-de - Version V01 - Stand: 2020/11 PAW GmbH & Co. KG Technische Änderungen vorbehalten! Böcklerstraße 11 Printed in Germany – Copyright by PAW GmbH & Co. KG 31789 Hameln, Germany 991280301101-mub-de – V01 2020/11...
- Seite 3 1 Allgemeines Inhaltsverzeichnis Allgemeines ........................ 4 Geltungsbereich der Anleitung ..................4 Bestimmungsgemäße Verwendung ................4 Sicherheitshinweise ..................... 5 Einsatzbereich ......................6 Funktion ........................6 Montage und Installation [Fachmann] ................7 Inbetriebnahme [Fachmann] ..................8 Einstellungen ........................ 9 2020/11 991280301101-mub-de – V01...
- Seite 4 Warmhaltung für die PAW-Wohnungsstation HomeBloC Basic. Die mit [Fachmann] ® bezeichneten Kapitel richten sich ausschließlich an den Fachhandwerker. Bestimmungsgemäße Verwendung Die thermische Warmhaltung darf nur in PAW-Wohnungsstationen des Typs HomeBloC Basic ® unter Berücksichtigung der in dieser Anleitung angegebenen technischen Grenzwerte verwendet werden.
- Seite 5 2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: Einschlägige regionale und überregionale Vorschriften •...
- Seite 6 3 bar ¾" IG x ¾" IG (flachdichtend), ¼" AG Anschlüsse 4 Funktion Die thermische Warmhaltung ist ein Zubehör-Artikel zur PAW-Wohnungsstation HomeBloC Basic. ® Mit Hilfe der thermische Warmhaltung wird sichergestellt, dass auch im Sommerbetrieb, wenn keine Heizungsversorgung erfolgt, die Vorlaufleitungen auf Pufferspeichertemperatur warmgehalten werden.
- Seite 7 5 Montage und Installation [Fachmann] 5 Montage und Installation [Fachmann] ACHTUNG Sachschaden! Um Schäden an der Anlage zu verhindern, muss der Montageort trocken, tragsicher, frostfrei und vor UV-Strahlung geschützt sein. Vorbereitungen zur Montage: 1. Schließen Sie sämtliche Absperrvorrichtungen der Heizungsseite der Wohnungsstation (Kugelhähne mit rotem und blauem Griff).
- Seite 8 Versorgungsanschlüsse . Kontrollieren Sie die Dichtigkeit der Verschraubungen. Bei etwaigen Undichtigkeiten schließen Sie die Kugelhähne und beheben Sie die Undichtigkeiten. 3. Entlüften Sie die PAW-Wohnungsstation HomeBloC Basic an den Entlüftungsventilen ® ① ② 4. Öffnen Sie sämtliche Kugelhähne für den Betrieb.
- Seite 9 6 Inbetriebnahme [Fachmann] Einstellungen Der Thermostatkopf ist ein Heimeier RTL Thermostatkopf mit den Merkzahlen „0“ bis „5“. Die Merkzahlen stehen annähernd für folgende Temperaturen: Merkzahl Sollwert ca. [°C] Mit Hilfe des Thermostatkopfes wird die Temperatur im Ventil geregelt. Beim Unterschreiten der gewählten Solltemperatur öffnet das Ventil so lange, bis die Solltemperatur am Ventil wieder erreicht ist.
- Seite 10 6 Inbetriebnahme [Fachmann] 991280301101-mub-de – V01 2020/11...
- Seite 11 6 Inbetriebnahme [Fachmann] 2020/11 991280301101-mub-de – V01...
- Seite 12 PAW GmbH & Co. KG www.paw.eu Böcklerstraße 11 Telefon: +49 (0) 5151 9856 - 0 31789 Hameln, Germany Telefax: +49 (0) 5151 9856 - 98 991280301101-mub-de – V01 2020/11...
