Seite 3

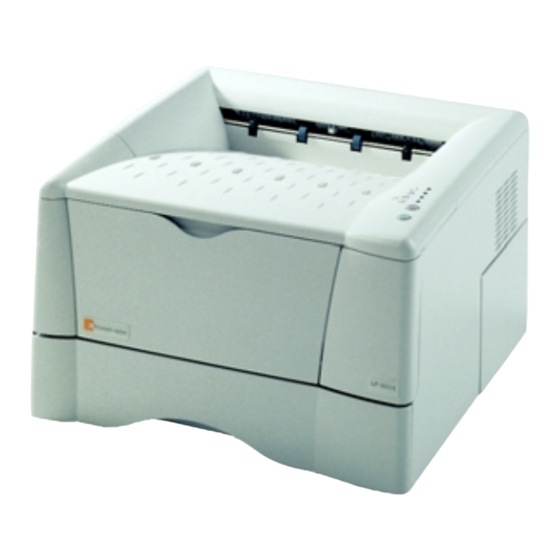

Anwendungsinformationen TA Triumph-Adler LP4014 Info 2280 /A 27/03 Spezifikation ........... .
Seite 4
Die TRIUMPH-ADLER AG übernehmen keine Haftung bzw. juristische Verantwortung für in diesem Dokument eventuell enthaltene Fehler sowie daraus resultierende Folgen. Die Broschüre darf nur mit Erlaubnis der UTAX GmbH vervielfältigt oder an Dritte weitergegeben werden. 2280 /A...
Seite 5
Markennamen PRESCRIBE ist ein eingetragenes Warenzeichen der KYOCERA MITA Corporation. KPDL und KIR (KYOCERA MITA Image Refinement) sind Warenzeichen der KYOCERA MITA Corporation. Diablo 630 ist ein Produkt der Xerox Corporation. IBM Proprinter X-24E ist ein Produkt der International Business Machines Corporation.
Sicherheitshinweise Umgang mit Toner Toner und Tonerkartusche keinesfalls verbrennen. Funken können Verbrennungen verursachen. Toner- und Resttonerbehälter niemals öffnen. Toner keinesfalls einatmen. Wenn Hände mit Toner in Berührung gekommen sind, unbedingt darauf achten, dass kein Toner in Augen oder Mund gelangt. Toner von der Haut abwaschen. Informationen zur Entsorgung alter Toner- und Resttonerbehälter erhalten Sie bei Ihrem autorisierten Fachhandelspartner.
Seite 7
3. Allgemeine Sicherheitspunkte Diese Hinweise sorgfältig durchlesen und beim Drucker zur Einsicht hinterlegen. Vor sämtlichen Reinigungsarbeiten den Netzstecker des Druckers ziehen. Den Drucker keinesfalls in der Nähe von Wasser betreiben. Drucker unbedingt auf stabilen Rollwagen, Ständer oder Tisch plazieren. Die am Gehäuse und an der Rückseite des Druckers befindlichen Schlitze und Öffnungen dienen der Belüftung des Druckers.
Transportschutz vom Drucker entfernen: Haftstreifen (1) vom Druckergehäuse abziehen und Distanzhalter aus der Kassette entfernen. Hinweisetikett aufbewahren! Tonerkartusche einsetzen: Druckerklappe (3) öffnen. Lösehebel (4) in UNLOCK- Stellung vorziehen. Tonerkartusche (T) auspacken, mit orangem Schutzstreifen nach oben halten und mehrmals hori- zontal durchschütteln (lockern).
Schutzstreifen (5) vorsichtig abziehen. Tonerkartusche in den Drucker einsetzen. Tonerkartusche an der mit PUSH HERE bezeichneten Stellen in das Gerät hinein- drücken. Lösehebel (4) in LOCK-Position stellen. Druckerklappe schließen. 2280 /A...
Drucker mit Computer bzw. Netz verbinden: Unbedingt sicherstellen, dass weder Drucker noch der Comuter mit dem Netzanschluß verbunden sind! Drucker über Datenkabel standard- mäßig mit Computer koppeln: Parallelanschluss IEEE1284 Kabellänge max. 3 m USB-Anschluss Ver.1.1 Kabellänge max. 5 m Seriell- bzw. Netzwerkanschluss sind optional. Netzverbindung des Druckers herstellen.
Seite 19
Kassette bzw. Stapeleinzug mit Papier laden: Kassette aus dem Drucker ziehen. Nötigenfalls Längsanschlag (LA) auf erforderliches Papierformat eintellen - dazu Löser (L) gedrückt halten. Nötigenfalls Queranschläge (QA) auf erforderliches Papierformat einstellen - dazu Löser (L) gedrückt halten. Kassetteformat-Werkvorgabe ist DIN A4. An andere Papierformate muss die Druckersteuerung mittels des Dienstprogramms 'REMOTE OPERATION PANEL' angepaßt werden: Software sowie Anleitung siehe mitgelieferte CD-ROM.
Papierstapel* lockern, ausrichten und in die Kassette einlegen. Markierung (M) für max. Stapel- 80 g/m² höhe beachten: ca. 250 Bögen Stapelanlage (6) aufklappen und Verlängerung (7) bis zum Anschlag herausziehen und Papier* einlegen. Seitliche Einkerbung für maximale Stapelhöhe beachten! Seitenführung auf erforderliches Papierformat ausrichten.
Seite 21
Bei Zufuhr von Briefumschlägen über die Stapelanlage: Zu bedruckende Seite nach oben legen, eingeschränkte Druckqualität beachten, Rückablage verwenden (siehe §6)! Stapeleinzug nur bei eingeschobener Verlängerung schließen! Gebrauchshinweis zur Rückablage: Die hintere Druckablage dient zur Ausgabe der Seiten mit oben liegender Abbildung bzw. fungiert wegen des einfacheren Papierweges als Ablagefach für Umschläge, Postkarten, Folien, Karton und dergleichen Material.
Inbetriebnahme mit Statusausdruck abschließen: Drucker einschalten: nach kurzem Aufleuchten jeder Signallampe meldet die Bereit- schaftsanzeige betriebsfähiges Gerät. Anzeigefeld Beim Einschalten des Druckers mit fabrik- neuer Tonerkartusche findet eine ca. 15 Minuten dauernde Initialisierungsroutine statt, so dass die Betriebsbereitschaft ent- sprechend verzögert einsetzt. Starttaste für mindestens 3 Sekunden auslösen, so dass die sogenannte Anwender-Statusseite mit technischen...
Seite 23
Funktionserweiterungen nach Bedarf installieren: Installationsanleitung als Beipackzettel Zusatzkassette PF-17 Installationsanleitung als Beipackzettel Netzwerkanbindung UT-110 Installationsanleitung siehe Seite B-10 DIMM-Speichererweiterung CompactFlash-Speicherkarte Installationsanleitung siehe Seite B-11 Betriebsbedingungen des Druckers: Waagerechten sowie erschütterungsfreien Standort! Gut belüfteten, von aggressiven Dämpfen und Gasen (Ammoniak, Chlor, Salmiak o.ä.) freien Betriebsraum sicherstellen! Zulässige Raumfeuchtigkeit (20-80%) und Raumtemperatur (10-32°C) nicht überschreiten!
Einbauhinweis für DIMM-Modul: Niemals Kontakte berühren! DIMM-Module nur so anfassen! Druckeranschüsse vom Netz und Computer trennen. Seitenabdeckung (S) losschrauben und vorsichtig abnehmen. An der jetzt zugängigen DIMM-Fassung deren seitliche Klammern (K) öffnen. DIMM-Fassung DIMM Eventuell vorhandenen DIMM-Baustein vorsichtig herausziehen. Neumodul vorsichtig und seitenrichtig - Kerben beachten! - einsetzen.
Seite 25
DIMM DIMM-Fassungsklammern schließen. Speichererweiterung auf Statusausdruck* kontrollieren: siehe MEMORY-Info. Druckertreiber aktualisieren: unter LP4014-Eigenschaften das Karteifenster der Geräteinstellungen öffnen und für Speicherwert die Summe DIMM-Wert plus 16 MB (Basiswert) eingeben. Ende der DIMM-Installation 2280 /A * Anleitung siehe Seite B-8 B-11...
Einbauhinweis für CompactFlash- Speicherkarte: Drucker vom Netz trennen. Schachtblende (S) bzw. Netzwerk- adapter (A) losschrauben und aus dem Gerät entfernen. In den jetzt zugängigen Steckschacht die Speicherkarte (CFC) seitenrichtig und behutsam einsetzen. Schachtblende bzw. Netzwerkadapter wieder einsetzen und verschrauben. Speichererweiterung auf Statusausdruck* kontrollieren: siehe Installed Options.
Bedienungshinweise TA LP4014 Info 2280 · Kapitel C Kurzhinweise zur Bedienung des Laserdrucker TRIUMPH ADLER LP4014. Übersicht 1 Funktionsteile zur Bedienung ..Bedienfeld-Grundfunktionen ... . 2 Betriebmeldungen .
1. Funktionsteile zur Bedienung Kassette Hauptablage Schublade zur standardmäßigen Papier- versorgung des Druckers. Gebrauchshinweis siehe Seite B-5 ff. Stapelanlage Aufklappbarer Universaleinzug zur Papier- versorgung des Druckers, speziell jedoch für spezielle Druckmedien* vorgesehen. Gebrauchshinweis siehe Seite B-6 ff. Hauptablage Standardmäßiges Ausgabefach des Stapelanlage Druckers, in das die Bildseiten nach unten gelangen (Face-down).
Seite 29
Bedienfeld-Grundfunktionen Startanzeige ein: Drucker betriebsbereit (Online-Status). blinkt: Drucker gestört (siehe Kapitel E). Offline-Status (Drucker jedoch empfangsfähig für Daten). Drucker im Schlafmodus (Energiespar-Bereitschaft). aus: fehlerbedingte Druckunterbrechung. Datenanzeige ein: Drucker verarbeitet Daten. blinkt: Drucker empfängt Daten. Störungsanzeige ein: Druckergehäuse nicht geschlossen. blinkt: Drucker gestört (siehe Kapitel E). aus: Normalzustand.
Seite 30
2. Betriebstatus-Standardmeldungen Neben eventuellen Fehlermeldungen (siehe Kapitel E) signalisiert das Anzeigefeld die standardmäßigen Betriebszustände des Druckers, wie sie computerseitig auch im gegebenenfalls aktiven Drucker-Fernsteuerdienst (ROP) als Klartext erscheinen. ROP: Bitte warten Anzeigefeld Aufheizphase des Druckers. ROP: Bereit Anzeigefeld Druckbereitschaft ROP: Bereit Anzeigefeld Offline-Modus Drucker jedoch empfangsfähig für Daten.
Seite 31
ROP: Sleeping Anzeigefeld Schlafmodus Der Drucker ist aus Energiespargründen eingenickt, nur die Startanzeige blinkt im 5 Sekunden-Rhythmus vor sich hin; Weckfunktion durch Tatstaturauslösung, Gehäuseöffnung oder Dateneinlauf. Schlafmodus-Eintrittzeit unter 'Sleep-Timer' im ROP-Dienstprogramm (siehe Kapitel F)einstellbar. ROP: Druck abbrechen Anzeigefeld Druckabbruch Löschung der im Drucker befindlich Daten durch herbeige- führten Abbruch des Druckjobs, nach Einsetzen einer neuen Tonerkartusche u.s.w.
3. Statusausdruck Auf der sogenannten Statusseite, die mittels der Starttaste (Auslösung für 3-10 s) ausgegeben werden kann, sind Spezifikation, Einstellungen, Tonerstand und u.a. Druckerinformationen protokolliert. Dabei hängen Wertedetails und deren Position vom technischen Stand der Druckersteuerung (Firmware) ab, jedoch ist folgende Struktur der Statusseite typisch: Firmware Version Page Printer...
Seite 33
Firmware Version Page Printer ST ATUS P AGE Firmware Version Released: Hardware Inform ation Memory Memory Hardware Info Installed Options Page Information Page Info Installed Options Network Status Emulation Emulation Network Status Error Log Error Log Toner Gauge Toner Gauge Interfaces Interfaces KIR Test...
1. Erneuerung der Tonerkartusche Erst blinkende und dann stetig leuchtende Anzeigefeld Toneranzeige fordert zum Erneuern der Tonerkartusche auf. Nur Originaltoner TA Triumph-Adler für den TA LP4014 verwenden, um Druckprobleme zu vermeiden und die Lebenserwartung des Druckers nicht zu mindern! Tonerkartuschen keinesfalls öffnen und für Kinder unzugängig lagern!
Hebel (2) in UNLOCK-Stellung vorziehen und Riegel (3) nach rechts schieben. Verbrauchte Tonerkartusche (4) vorsichtig dem Drucker entnehmen und im mitgelieferten Schutzbeutel entsorgen. Neue Tonerkartusche (T) auspacken, mit orangem Schutzstreifen nach oben halten und mehrmals hori- zontal durchschütteln (lockern). Schutzstreifen (5) vorsichtig abziehen. 2280 /A...
Tonerkartusche in den Drucker einsetzen. Tonerkartusche an der mit PUSH HERE bezeichneten Stellen in das Gerät hinein- drücken. Lösehebel (2) in LOCK-Position stellen; Riegel (3) gelangt auto- matisch in die Grundlage zurück. Druckerklappe schließen. 1.10 Toner-Vorratszähler rücksetzen: bei Geräteinschaltung die Starttaste gedrückt halten, bis die Bereitschafts- anzeige leuchtet.
Seite 38
Pflegedienst Regelmäßige Gerätreinigung, insbesondere nach jedem Austausch der Tonerkartusche, beugt nachlassender Druckqualität vor! Drucker vom Netz trennen. Obere Abdeckung (1) sowie Frontklappe (2) des Druckers aufklappen. Prozeßeinheit (3) einschließlich der Tonerkartusche aus dem Gerät ent- fernen. Prozeßeinheit (Druckeinheit) der büroüblichen Beleuchtung nur maximal 5 Minuten aussetzen und starke Lichteinwirkung gänz- lich vermeiden!
Mit dem im Tonerkit enthaltenen Reinigungstuch die Metallwalze (4) des Papiereinzugs behutsam säubern. Dabei nicht die schwarze Transfer- walze (5) berühren! Reinigungsschieber (6) an der Prozeßeinheit mehrmals vor und zurück schieben, danach in CLEANER HOME POSITION rückstellen. Nicht in Grundposition gestellter Schieber (6) bewirkt in Laufrichtung des Papiers auftretende schwarze Streifen auf den Ausdrucken.
Frontklappe des Druckers schließen. Oberes Druckergehäuse schließen, dazu seitlich auf die Abdeckung drücken. Pflegedienst mit Testdruck einer Statusseite abschließen: Anleitung siehe Seite B-8. Ende des Pflegedienstes 2280 /A ENDE...
Störungsbehebung TA LP4014 Info 2280 · Kapitel E Ratgeber zur Fehleranalyse sowie Störungsbehebung Laserdrucker TRIUMPH ADLER LP4014. Übersicht 1 Störungsarten ........2 Druckerausfall .
2. Druckerausfall Der Drucker zeigt weder Funktion, Signal noch Geräuschbildung 1. Gerät nicht eingeschaltet (siehe Seite B-8). 2. Netzanschluß (Steckdose, Netzkabel u.s.w.) ausgefallen. 3. Autorisierten Kundendienst anfordern. Der Drucker meldet normale Betriebsbereitschaft, reagiert jedoch nicht auf einen Druckjob. Um den softwaremäßigen Druckauftrag (Computersystem bzw. Druckertreiber) als Fehlerquelle auszuschließen, sollte probe- weise die sogenannte Statusseite* ausgedruckt werden;...
3. Fehlermeldungen Eine Fehlermeldung liegt vor, wenn das Drucker-Anzeigefeld nicht die normale Betriebsbereitschaft erkennen läßt, sondern ein technischer Störcode blinkt. Diese Fehler werden auch computerseitig vom gegebenenfalls aktiven Drucker- Fernsteuerdienst (ROP) im Klartext angezeigt. Legende zur Anzeigefeld-Symbolik dieser Auflistung: stetig leuchtende Anzeige langsam blinkende Anzeige schnell blinkende Anzeige ausgeschaltete Anzeige...
Seite 44
Anzeigefeld ROP: Toner ersetzen TK # Tonerkartusche verbraucht. Tonerkartusche erneuern: Anleitung siehe Seite D-1 ff. ROP: Lade Kassette # <Papierformat><Papiertyp> Anzeigefeld Kassette mit angewählten Papierformat und Papiertyp leer. Bei Bedarf kann mit der Starttaste auf vorhandene 2. Kassette* umgeschaltet und der Druck fortgesetzt werden. ROP: Lade Universalz.
Seite 45
Anzeigefeld ROP: Papier einladen Kass 1/2 Nicht (einwandfrei) eingesetzte Kassette. Kassette richtig einsetzen und fest schließen: Anleitung siehe Seite B-5 ff. Anzeigefeld 3.10 ROP: Papierstau ######### Papierstau im Drucker. Drucker öffnen und Papierstau beseitigen: Anleitung siehe Seite E-9 ff. 2280 /A...
Anzeigefeld Softstörung Durch diesen Fehlercode unterbrochene Druckjobs können wahlweise mit der Starttaste fortgesetzt oder mit der Löschtaste abgebrochen werden. Der dafür verantwortliche Fehler ist auf dem Statusausdruck unter 'Error Log' ausgewiesen: Anleitung siehe Seite C-3 ff. Softstörung-Fehlerdetails: 3.11 ROP: Datei n. gefunden / GO drücken Druckdatei nicht gefunden.
4. Druckbildprobleme Abbildungsfehler sind gegeben, wenn der Druckvorgang ohne Fehlermeldung normal abschließt, das Druckbild jedoch gänzlich ausgefallen ist oder mehr oder weniger gestört vom gewohnten Standard abweicht. Um den softwaremäßigen Druckauftrag (Computersystem bzw. Druckertreiber) als Fehlerquelle auszuschließen, sollte probeweise die sogenannte Statusseite* aus- gedruckt werden;...
Seite 48
Schwaches oder verwischtes Druckbild. 1. Einstellung von ECOprint-Modus kontrollieren: Anleitung siehe Kapitel G (ROP-Dienstprogramm). 2. Toneranzeige kontrollieren: siehe Kapitel E-3. 3. Druckeinheit reinigen: Anleitung siehe Seite D-4 ff. 4. Druckmodus 'Dünnes Papier' probieren: Anleitung siehe Kapitel G (ROP-Dienstprogramm). 5. Autorisierten Kundendienst anfordern. Ganzseitiger Untergrund.
5. Papierstaubehebung Von der Gerätsteuerung festgestellter Papierstau unterbricht den Ablauf des Druckers, unterbindet Speicherung weiterer Druckdaten (Offline-Status) und meldet die Störung im Bedienfeld (siehe Kapitel E-3) bzw. gegebenenfalls dem ROP-Fernsteuerdienst des auftraggebenden Computers. Falls Papierstaus gehäuft auftreten, ist unter anderem auch das Papier als Fehlerursache in Betracht zu ziehen.
Seite 50
Innerer Papierstau Das Papier hat das Ablagefach nicht erreicht, sondern liegt im Druckschacht: Obere Abdeckung (1) und Frontklappe (2) des Druckers öffnen. Prozeßeinheit (3) wie gezeigt aus dem Gerät nehmen. Prozeßeinheit (Druckeinheit) der büroüblichen Beleuchtung nur maximal 5 Minuten aussetzen und starke Lichteinwirkung gänz- lich vermeiden! Die Einheit keinesfalls hochkant...
Seite 51
Druckablage-Papierstau Das Papier liegt nur teilweise in der Druckerablage: Rückseitige Ablageklappe (1) öffen und Papier behutsam herausziehen. Nach Staubehebung normalerweise automatisch fortsetzender Druckjob bei Gehäuseschließung. 2280 /A E-11 ENDE...
Seite 53
Druckertreiber TA LP4014 Info 2280 · Kapitel F Installationsanleitung und Anwendungstipps zur Treibersoftware des Laserdrucker TRIUMPH ADLER LP4014. Übersicht 1 Allgemeines ........2 Parallel-/Seriellanbindung .
2. Parallel-/Seriellanbindung Mit dem Computersystem verbundenen Drucker einschalten. Die gelieferte CD-ROM in entsprechen- des Computer-Laufwerk einlegen, deren Autostart abwarten oder Setup-Programm wie folgt öffnen: Start - Ausführen - [Laufwerk]:\setup Aus dem Hauptmenü der CD-ROM die Funktion 'Treiber installieren' auswählen. Den sich danach anbietenden 'Setup-Assistenten' bis zum Fenster mit der Modellauswahl führen, betreffenden Drucker...
Im Treiberfenster den Vorschlag durch nächsten Aufruf bestätigen. Unter Treiberoptionen mal kurz 'TrueType-Bildschirmschriften' anhaken und weiter. Das Prolog/Epilog-Modul für kom- plexere Druckerfunktionen vorerst unmarkiert lassen. Für Gerätanschluß 'Lokal' (hier nix Kneipe) angeben und zum nächsten Menüpunkt eilen. Für Netzwerk den zuständigen Netzwerkadministrator anfordern! Für Gerätschnittstelle standard- mäßig folgenden Eintrag markieren:...
2.10 Im Fenster des Gerätnamen kann der Vorschlag übernommen werden, es ist jedoch auch ein anderer Name für den Drucker eingebbar, wie z.B. Schnuckidruckerl o.ä. Und die nächste Einstellung: LP3014 / LP4014 2.11 Diese Antwort entscheidet darüber, ob das angeschlossene Gerät auch als Standarddrucker für seinen Computer dient, der automatisch immer dann aktiv wird, wenn kein...
Seite 57
2.14 Nach dem Restart des Computers den Eintrag des vorher installierten Gerätes in der Systemsteuerung kontrollieren: Start - Einstellungen - Systemsteuerung - Drucker UTAX LP3014 TA LP4014 2.15 Rechter Mausklick auf das Symbol des nun installierten Druckers öffnet dessen Eigenschaften-Fenster. Eigenschaften von UTAX LP3014 / TA LP4014 LP3014 / LP4014 2280 /A...
3. USB-Anbindung* Computer und Drucker einschalten, zum Drucker gelieferte CD-ROM in entsprechendes Laufwerk fügen. Beide Geräte über USB-Schnittstellen verbinden: Anleitung siehe Seite B-4. Die PnP-Funktion von WINDOWS erkennt automatisch ein frisch ange- schlossenes USB-Gerät, normaler- weise wird das Druckermodell direkt erkannt, und startet dementsprechend den sog.
Seite 59
3.6' Vorherige Pfadeingabe hat neben- stehende Dateifindung zur Folge, so dass durch 'Weiter' der USB-Drucker- USB Printing Support support eingerichtet von folgender Abschlußmeldung bestätigt wird: D:\USB\USBPRINT.INF USB Printig Support 3.7' Fenster für 'Fertigstellen' schließen. Der 'Hardware-Assistent' für den angeschlossenen Drucker ist nun geöffnet.
Seite 60
3.10 Im Folgefenster unter Position den zum DRIVERS\MULTI-Ordner führenden Pfad auf die eingelegte CD-ROM weisen. 3.11 Vorherige Pfadeingabe hat folg- ende Dateifindung bewirkt, so dass durch 'Weiter' dieser Druckertreiber eingerichtet und von folgender Abschlußmeldung bestätigt wird: UTAX LP3014 / TA LP4014 D:\DRIVERS\MULTI\OEMSETUP.INF 3.12 Fortsetzung der Druckerinstallation wie...
5. Druckeranwendung Druckanleitung für Dokumente siehe Dokumentation des entsprechenden Anwendungsprogramms bzw. die Online-Hilfefunktionen des Druckers. Hilfefunktion Hilfefunktion Hilfefunktion 2280 /A F-10 ENDE...
Seite 63
ROP-Dienstprogramm TA LP4014 Info 2280 · Kapitel G Installationshinweise zur ROP-Funktion (Fernsteuerung) für die Laserdrucker TRIUMPH ADLER LP4014. Übersicht 1 Allgemeines ........2 Installationshinweise .
1. Allgemeines Mit dem Dienstprogramm 'REMOTE OPERATION PANEL' (ROP) kann der Drucker vom angebundenen Computer aus konfiguriert sowie überwacht werden; beispielsweise kann der ROP-Dienst Fehlermeldungen im Klartext anzeigen und akustisch signalisieren. 2. Installationshinweise Die ROP-Anwendung ist nur unter Betriebssystem WINDOWS lauffähig! Die Drucker LP3014 / LP4014 werden nur ab ROP-Version 1.2.03 unterstützt!
Windows NT 4.0 Voraussetzung: Service Pack 5 oder neuer. Für die Installation sind Administratoren-Rechte erforderlich. Parallele oder serielle Druckeranbindung wird nicht unterstützt. USB-Anbindung wird nicht unterstützt. Bei Verbindung mit einem Netzwerk muß das TCP/IP- oder IPX-Protokoll installiert sein. Windows 2000 oder XP Für die Installation sind Administratoren-Rechte erforderlich.
