Vallox
Simple
Control
© VALLOX • Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta
© VALLOX • Vi förbehåller oss rätten till ändringar utan föregående meddelande.
© VALLOX • We reserve the right to make changes without prior notice
FIN

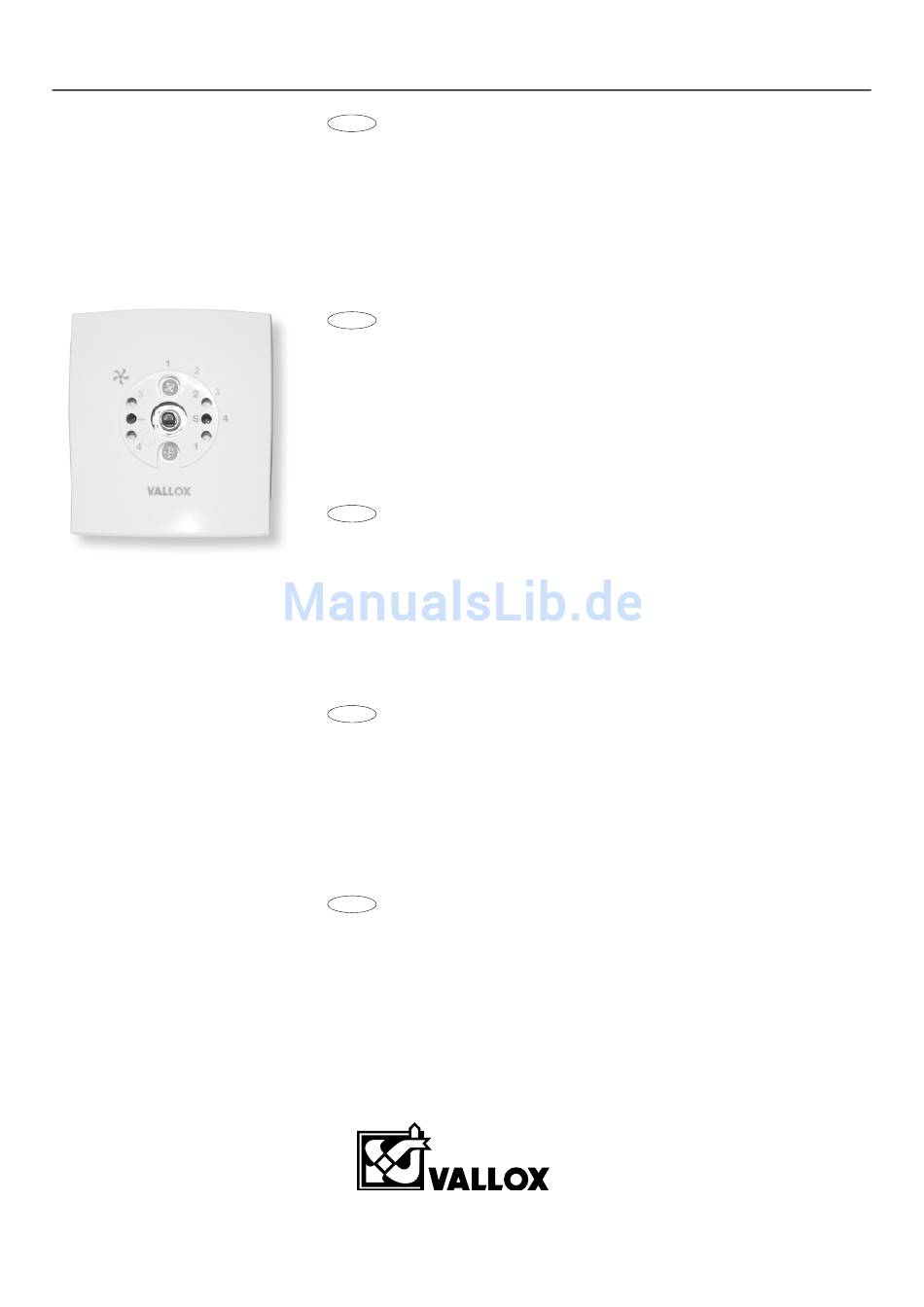

Säätö
Ohjaimelle tulee ainoastaan matala signaalijännite, joten säätö voidaan suorittaa ohjaimen ollessa
kytkettynä ja ilmanvaihtokoneen ollessa käynnissä.
Säätö tapahtuu ohjaimen nupin alta neljästä reiästä nopeus kerrallaan, aina kulloistakin nopeutta
vastaavasta potentiometristä. Säädetty arvo on mittavissa myös nupin alta löytyvistä mittauspisteistä
(merkinnät S ja –) yleismittarin tasavirran jännitemittauksella. Säätöalue on ~2...11,2 V.
Ohjausjännite suurenee vääntämällä potentiometriä myötäpäivään.
S
Inställning
Inställningen kan göras med omkopplaren tillkopplad och med ventilationsaggregatet
i gång eftersom omkopplaren endast får en låg signalspänning.
Inställningen görs i fyra hål under omkopplarens knopp en hastighet i taget med den potentiometer
som motsvarar hastigheten i fråga. Det inställda värdet kan även mätas i mätställena (beteckningarna
S och –) under knoppen med multimeterns DC-spänningsmätning. Inställningsområdet är ~2...11,2 V.
Styrspänningen ökar när potentiometern vrids medsols.
GB
Adjustment
Only a low signal voltage comes to the controller, so adjustment can be made when the controller is
connected and the ventilation unit is on. Adjustment is made at the four holes below the controller knob,
one speed at a time, using the potentiometer for each speed. The value adjusted can also be measured
at the measuring points under the knob (markings S and –) using a multimeter and direct current voltage
measurement. Adjustment range is ~2...11.2 V.
Control voltage goes up when the potentiometer is turned clockwise.
D
Regelung
Aufgrund der geringen Signalspannung im VSS-P-1, kann die Einstellung der 4-Stufen bei
angeschlossenem VSS-P-1 und laufendem Lüftungsgerät vorgenommen werden.
Die Einstellung für jede Lüftungsstufe erfolgt separate unter dem Dreh-Knopf über ein Potentiometer für
jede Stufe (vier Löcher).
Den Dreh-Knopf am 4-Stufen-Schalter abziehen. Zwischen dem Messpunkt S und – kann mit einem
Multimeter die Gleichspannung gemessen werden. Regelbereich : ca. 2...11,2 V
Durch Drehen am jeweiligen Potentiometer erhöht sich die Steuerspannung.
DK
Indstilling
Vallox simple control kan indstilles, når styring og aggregat er forbundet og tændt. Indstilling foretages
via de 4 huller placeret under regulatorknappen; én hastighed ad gangen indstilles vha. potentiometer.
Den indstillede værdi kan ligeledes afl æses via multimeter og aktuel voltspænding afl æses.
Indstillingsområde= ~ 2...11,2V. Ved at dreje potentiometeret med uret øges spændingen.
www.vallox.com
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
© VALLOX • Ret til ændringer forbeholdes.
