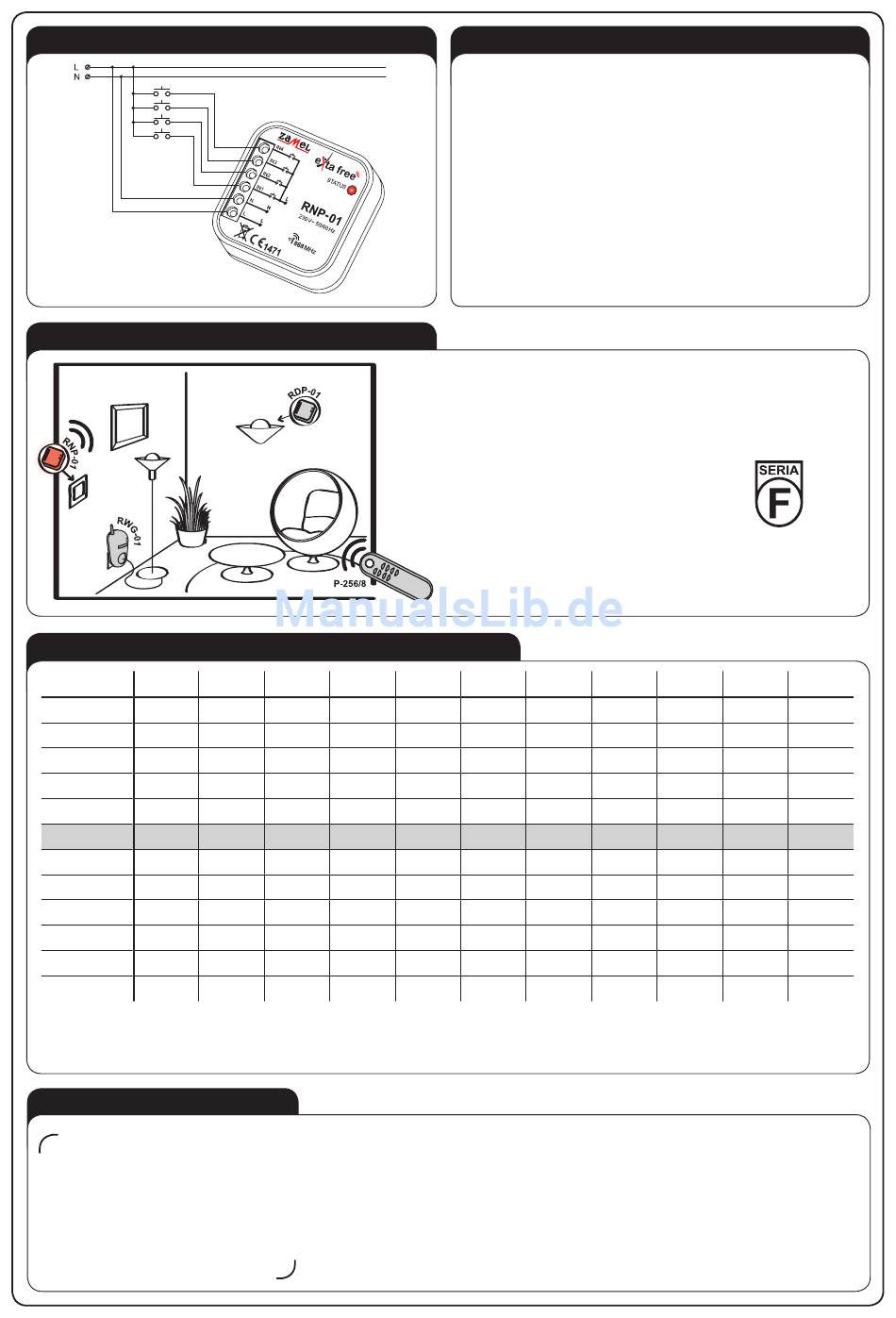

ZAMEL RNP-01 Bedienungsanleitung Seite 2

ANSCHLUSS
ANWENDUNG
GEMEINSAME VERWENDUNG UND REICHWEITE
Symbol: ROP-01
RNK-02 180 m
RNK-04 180 m
P-256/8 230 m
P-257/4 (2) 180 m
RNM-10 230 m
RNP-01 160 m
RNP-02 160 m
RNL-01 160 m
RTN-01 200 m
RCR-01
160 m
RTI-01 160 m
RXM-01 230 m
* - 1-Kanal-Sender können nicht zusammen mit Rollladen-Controllern verwendet werden.
VORSICHT: Die angegebene Reichweite bezieht sich aufs Freie und einen idealen Zustand ohne natürliche oder künstliche Hindernisse. Wenn zwischen Sender und
Empfänger Hindernisse vorhanden sind, kann die Reichweite wie folgt abnehmen: Holz und Gipskarton - von 5 bis 20 %, Ziegelsteine - von 10 bis 40 %, Stahlbeton - von
40 bis 80 %, Metall - von 90 bis 100 %, Glas - von 10 bis 20 %. Überirdische und unterirdische Versorgungsleitungen und Starkstromleitungen, Funk- und Fernsehsender
und GSM-Sender in der Nähe des Systems können die Reichweite ebenfalls beeinträchtigen.
GARANTIEKARTE
Für dieses Produkt gilt eine Garantie von 24 Monaten.
Stempel und Unterschrift des Verkäufers,
Verkaufsdatum
ROP-02 ROB-01 SRP-02
200 m 200 m 200 m
200 m 200 m 200 m
250 m 250 m 250 m
200 m 200 m 200 m
250 m 250 m 250 m
180 m 180 m 180 m
180 m 180 m 180 m
180 m 180 m n. z.*
200 m 200 m 200 m
180 m 180 m n. z.*
180 m 180 m 180 m
250 m 250 m 250 m
1. ZAMEL gewährt eine Gewährleistung von zwei Jahren für seine Produkte.
2. Folgendes wird von der ZAMEL-Gewährleistung nicht abgedeckt:
a) mechanische Defekte aufgrund von Transport, Laden/Entladen oder anderen Umständen;
b) Defekte aufgrund von fehlerhafter Installation oder fehlerhaftem Betrieb des ZAMEL-Produkts;
c) Defekte aufgrund von Veränderungen, die vom KÄUFER oder jedwedem Dritten an verkauften Produkten oder Ausrüstung, die
für die ordnungsgemäße Funktion der verkauften Produkte erforderlich sind, vorgenommen wurden;
d) Defekte aufgrund von höherer Gewalt oder zufälligen Ereignissen, für die ZAMEL nicht haftbar ist;
e) Spannungsversorgung (Batterien), die für das Gerät zum Zeitpunkt des Verkaufs bereitgestellt werden müssen (falls zutreffend).
3. Alle Ansprüche in Bezug auf die Gewährleistung müssen vom KUNDEN nach Entdeckung des Defekts in Schriftform an den
Händler übermittelt werden.
4. ZAMEL prüft die Ansprüche in Übereinstimmung mit den bestehenden gesetzlichen Bestimmungen.
5. ZAMEL erfüllt den Anspruch nach eigenem Ermessen z. B. durch Austausch des Produkts, Reparatur des Produkts oder
Rückerstattung.
6. Die Rechte des Käufers aufgrund der Abweichung der Waren von den vertraglich zugesicherten Eigenschaften werden durch
die Garantie nicht ausgeschlossen, beschränkt oder ausgesetzt.
BEFESTIGUNG, ANSCHLUSS
1. Trennen Sie die Spannungsversorgung über die Phasensicherung,
den Schutzschalter oder den Trennschalter, so wie mit entsprechenden
Schaltkreis verbunden.
2. Stellen Sie mittels spezieller Messausrüstung sicher, dass an den
Anschlusskabeln keine Spannung mehr anliegt.
3. Verbinden Sie die Kabel gemäß Anschlussdiagramm mit den Anschlüs-
sen.
4. Installieren Sie das Gerät RNP-01 im Installationsdose.
5. Schalten Sie die Netzversorgung wieder ein.
Das Gerät ist nach korrekter Befestigung und korrektem Anschluss be-
triebsbereit. Ein Auslösen des Systems über einen monostabilen Tas-
ter, der an einen von vier Auslöseanschlüssen (IN1-IN4) angeschlossen
ist, sorgt dafür, dass der RNP-01 ein Funksteuerungssignal sendet, das
diesem Eingang (Kanal) hinzugefügt ist. Rote LED zeigt an, dass die
Übertragung eingeschaltet ist. Die Geräteprogrammierung (Hinzufügen
eines Senders zum Empfängerspeicher) ist im Handbuch des jeweili-
gen Empfängers des EXTA FREE-Systems beschrieben.
Der 4-Kanal-Funksender RNP-01 steu-
ert den Betrieb des Unterputz-Funkdim-
mers RDP-01 (einschalten/ausschalten
oder heller/dimmen) oder den Fernsteu-
erungsanschluss RWG-01 (einschalten/
ausschalten). Die Empfänger können
über die 8-Kanal-Fernsteuerung P-256/8
gesteuert werden. Das Gerät RNP-01
kann unter dem bestehenden Lichtschal-
ter installiert werden (Netzanschluss 230
V AC erforderlich - L- und N-Leiter).
SRP-03 RWG-01 RWL-01 ROM-01 ROM-10
200 m 250 m 180 m
200 m 250 m 180 m
250 m 300 m 200 m
200 m 250 m 180 m
250 m 300 m 200 m
180 m 200 m 160 m
180 m 200 m 160 m
n. z.* 200 m 160 m
200 m 250 m 200 m
n. z.* 200 m 160 m
180 m 200 m 160 m
250 m 300 m 200 m
Die ZAMEL-Geräte, die mit
diesem Zeichen versehen
sind, können beliebig mite-
inander verwendet werden.
RDP-01
250 m 250 m 180 m
250 m 250 m 180 m
300 m 300 m 230 m
250 m 250 m 180 m
300 m 300 m 230 m
200 m 200 m 160 m
200 m 200 m 160 m
200 m 200 m 160 m
250 m 250 m 200 m
200 m 200 m 160 m
200 m 200 m 160 m
300 m 300 m 230 m
RTN-01
250 m
250 m
300 m
250 m
300 m
200 m
200 m
200 m
250 m
200 m
200 m
300 m
