4-KANAL-FUNKSENDER RNP-02
BESCHREIBUNG
Der Funksender RNP-02 führt die
Fernsteuerung der Geräte durch. Er
ist in einem Anschlussdose und unter
dem bestehenden Schalter (monostabi-
le Tasten) eingebaut. Diese Lösung ist
sehr nützlich und sorgt für eine einfache
Installation des EXTA FREE-Systems
ohne eine Störung der bestehenden
Verkabelung. Es kann Ausrüstung zur
Elektroinstallation von jedem beliebigen
Hersteller verwendet werden (keine Ty-
penbeschränkung).
EIGENSCHAFTEN
● Funksender befestigt in Anschlussdo-
se Ø 60 mm,
● batteriebetrieben,
● Möglichkeit zum Anschluss an einen
bestehenden herkömmlichen
Haushaltsschalter,
● vier Auslöseeingänge (spannungs-
frei),
● Möglichkeit der unabhängigen
Steuerung von vier Empfängern,
● große Reichweite (bis zu 200 m),
● Möglichkeit zum gleichzeitigen
Einschalten/Ausschalten einer
beliebigen Anzahl von EXTA FREE
Empfängern,
● Möglichkeit zur Erhöhung der Reich-
weite durch Zwischensender RTN-01.

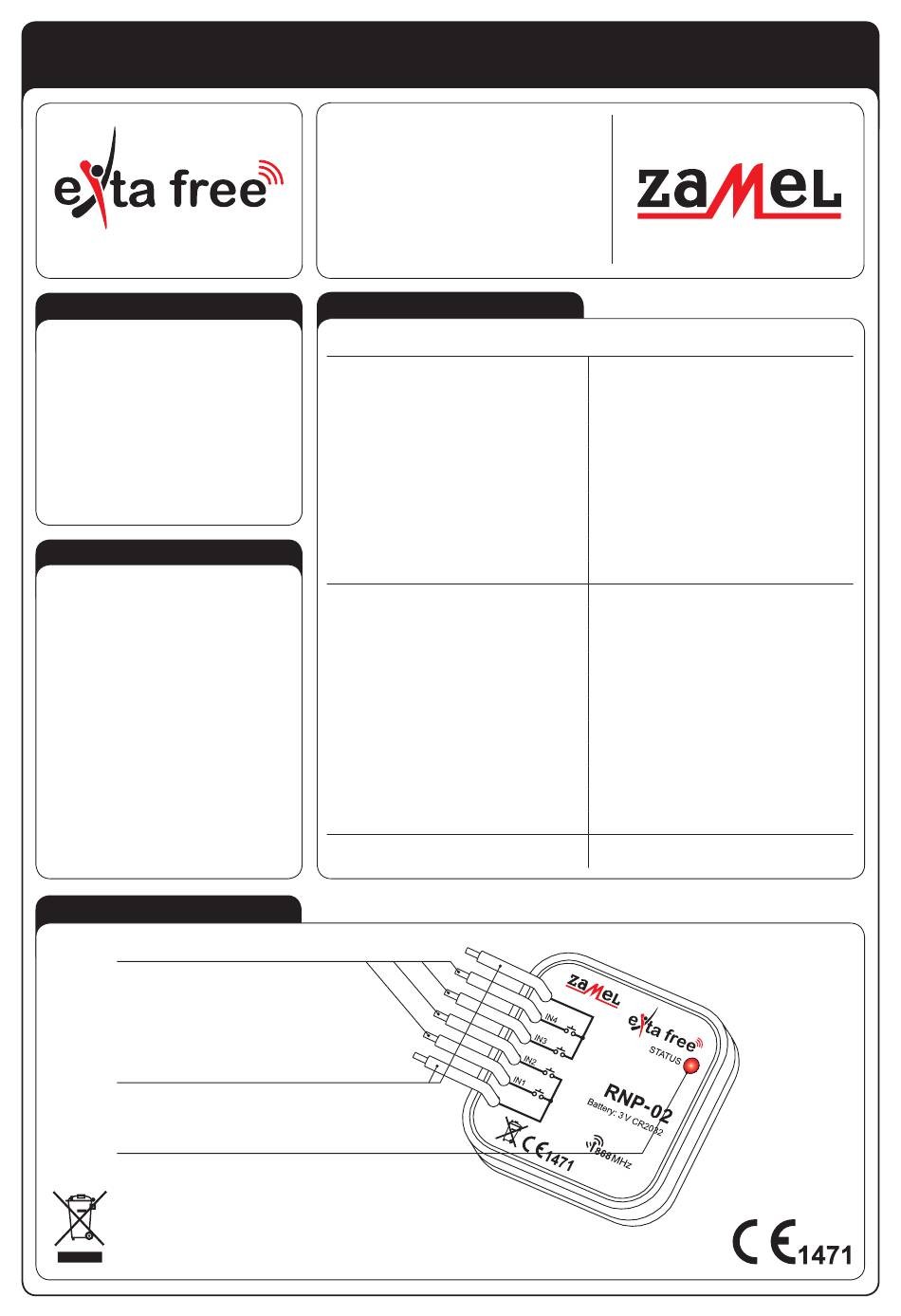

AUSSEHEN
Eingangsauslösekabel
(IN1, IN2, IN3, IN4)
Ausgangsauslösekabel
(COM)
Optische Anzeige für Empfängerbetrieb:
Das Symbol steht für eine getrennte
Entsorgung von elektrischer und
elektronischer Ausrüstung. Es ist
verboten, die benutzte Ausrüstung
zusammen mit anderem Abfall zu
entsorgen.
ZAMEL Sp. z o.o.
ul. Zielona 27, 43-200 Pszczyna, Polen
Tel. +48 (32) 210 46 65, Fax +48 (32) 210 80 04
www.zamel.com, E-Mail: export@zamel.pl
TECHNISCHE DATEN
Nenneingangsspannung: 3 V DC
Lebensdauer der Batterie: 3 ÷ 5 Jahre (abhängig von Nutzung)
Auslöseanschlüsse: IN1, IN2, IN3, IN4 (spannungsfrei)
Anzahl der Kanäle: 4
Funkübertragung: unidirektional
Verschlüsselung: Adressierung der Übertragung
Optische Anzeige von Übertragung/Batteriestatus: LED rot
Umgebungstemperaturbereich -10 ÷ +55
Anzahl der Anschlussklemmen: 6
Querschnitt der Anschlusskabel: 1 mm
Betriebsposition: frei
Gehäusebefestigung: Installationsdose Ø 60 mm
Gehäuse-Schutzart: IP20 (EN 60529)
Überspannungskategorie:
Verschmutzungsgrad: 2
BEDIENUNGSANLEITUNG
RNP-02
Batterietyp: CR2032
Übertragung: Funkfrequenz 868,32 MHz
Reichweite: bis zu 200 m im Freien
C
o
2
Schutzklasse: II
II
Abmessungen: 47,5 x 47,5 x 13 mm
Gewicht: 0,023 kg
Referenznorm: ETSI EN 300 220-1,
ETSI EN 300 220-2
plik: inst_ext_de_rnp-02 | modyfikacja: 29.09.2016
