- Seite 1 DISCOVERY 2 S500S EXPLORER 2 S500M SATELLITEN-TV-ANTENNEN FÜR WOHNMOBILE, BUSSE UND LKWs BETRIEBS- UND INSTALLATIONSHANDBUCH...
- Seite 2 DISCOVERY 2 S500S EXPLORER 2 S500M www.glomexmobile.com...
- Seite 3 3.1 ZUSÄTZLICHES ZUBEHÖR (NICHT IM LIEFERUMFANG ENTHALTEN) ZUR VERWENDUNG MIT GLOMEX ANTENNEN ......117 BENÖTIGTE WERKZEUGE FÜR DEN EINBAU (NICHT IM LIEFERUMFANG...
- Seite 4 DISCOVERY 2 S500S EXPLORER 2 S500M www.glomexmobile.com...
-
Seite 5: Identifizierung Der Antenne
Hinterseite der Parabolscheibe zu finden sind. Beschädigungen wegen Anschluss des Gerätes an 1.3 GARANTIE andere Spannungen als angegeben, oder wegen plötzlicher Spannungsschwankungen Für die Satelliten-Antenne Discovery 2 S500S und angeschlossenen Netz, ebenfalls ungültig. Explorer 2 S500M gewährt Ihnen GLOMEX eine Gleiches gilt im Fall von Beschädigungen wegen... -
Seite 6: Allgemeine Sicherheitsangaben

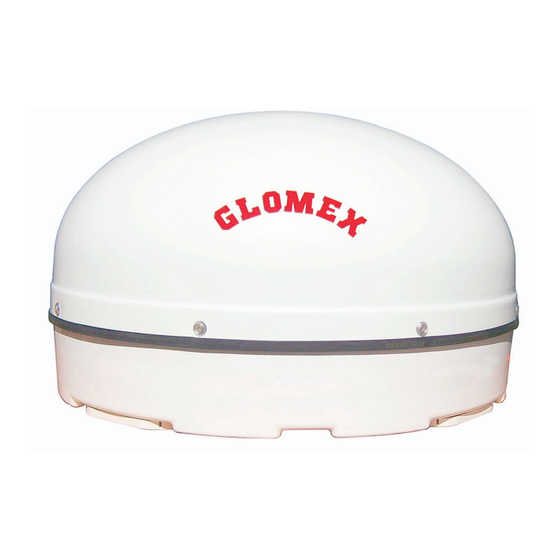

DISCOVERY 2 S500S EXPLORER 2 S500M 1.4 ALLGEMEINE SICHERHEITSANGABEN Bitte lesen Sie die angegebenen Anweisungen sorgfältig durch und treffen Sie die empfohlenen Vorsichtsmaßnahmen zur Vorbeugung potenzieller Gefahren, zum Schutz Ihrer Gesundheit und Sicherheit, bevor jegliche Einbau- Wartungsarbeiten durchführen. Dieses Handbuch enthält die folgenden Angaben:... - Seite 7 DISCOVERY 2 S500S EXPLORER 2 S500M BESCHREIBUNG DES PRODUKTES 2.1 DISCOVERY 2 S500S Discovery 2 S500S ist eine Satelliten-Antenne für Mobilfahrzeuge, die kompatibel mit DVB (Digital Video Broadcasting) Satelliten-Dienstleistungen ist. Das Gerät hat eine geringe Größe: Einen Durchmesser von nur 66 cm und eine Höhe von 39 cm, und ein Gewicht von nur 8 kg.
- Seite 8 DISCOVERY 2 S500S EXPLORER 2 S500M INHALT Die Satelliten-Antenne wird in einem stabilen Bitte informieren Sie im Fall von Fehlern oder Karton geliefert und ist mit dem GLOMEX fehlenden Bestandteilen, Vertragshändler “SAFETY SEAL” versiegelt, sofort, wenn möglich auch mit entsprechenden INHALTSGARANTIE-Siegel fungiert.
- Seite 9 DISCOVERY 2 S500S EXPLORER 2 S500M 3.1 ZUSÄTZLICHES ZUBEHÖR (NICHT IM LIEFERUMFANG ENTHALTEN) ZUR VERWENDUNG MIT GLOMEX ANTENNEN Ihre GLOMEX Satellitenantenne für Mobilfahrzeuge verwenden zu können, benötigen Sie die folgenden zusätzliche Komponenten: - Einen Fernseher; - Einen Satelliten-Empfänger für Senderauswahl.
-
Seite 10: Einbau
DISCOVERY 2 S500S EXPLORER 2 S500M EINBAU Die GLOMEX Satelliten-Antenne benötigt freie Sicht auf den südlichen Himmels, um das Satellitensignal empfangen zu können. Bitte halten Sie die Antenne frei von allen Hindernissen, die eventuell auf dem Dach des Fahrzeuges montiert sind (z.B. Klimaanlage). - Seite 11 DISCOVERY 2 S500S EXPLORER 2 S500M Die Antenne benötigt einen Hubwinkel von 15° bis 50°, um Satellitensignale klar empfangen zu können. Bitte beachten Sie auch die Ausrichtung der Antenne Bezug Stellung aller verschiedenen, innerhalb Fahrzeugs notwendigen, Ausrüstungen oder Verkabelungen. Bitte stellen Sie sicher, dass die Antenne auf einer ebenen Oberfläche montiert wird.
- Seite 12 DISCOVERY 2 S500S EXPLORER 2 S500M EINBAU GEFAHR Bitte tragen Sie beim Einbau der Antenne geeignete Schutzkleidung (z.B. Schutzbrille beim Bohren). Arbeiten, die auf der Außenseite des Fahrzeugs durchzuführen sind. 1. Bitte stellen Sie zunächst sicher, dass eine geeignete Position für die Montage der Antenne ausgewählt wurde (siehe Abschnitt 5: “Einbau”).
- Seite 13 Lieferumfang enthalten) des Radoms auf dem Dach ist zusätzlich nötig. Die Befestigung ausschließlich mit Schrauben garantiert keine perfekte Haftung des Radoms auf dem Dach. GLOMEX lehnt jegliche Verantwortung für die inkorrekte Kopplung des Radoms mit dem Dach Fig. 11 des Fahrzeugs ab. www.glomexmobile.com...
- Seite 14 DISCOVERY 2 S500S EXPLORER 2 S500M 8. Das Koaxialkabel auf der Antenne anbringen: 9. Isolieren Sie mit geeigneter Dichtungsmasse - Stellen Sie bitte sicher, dass die Kabelader die gebohrten Löcher, um das Eindringen von korrekt in der Zentralbohrung des weiblichen Wasser zu verhindern.
- Seite 15 Signalverteiler stromaufwärts oder -abwärts der Steuereinheit ein. Versorgungskabel Schwarz Aus der Antenne Empfänger Fig. 16 4a. Nur für Discovery 2 S500S (Fig. 16) Das Versorgungskabel der Steuereinheit direkt Batterie anschließen: GL00095 Positivklemme der Fahrzeugbatterie mit dem Fig. 15 roten Kabel und die Negativklemme mit dem 3.
- Seite 16 Koaxialkabel nicht ab (der Betrieb kann dann nicht ANMERKUNG: Anschluss mehr garantiert werden), und verwenden Sie Versorgungseinheit V9119 ist für den korrekten immer die mitgelieferten originalen GLOMEX Betrieb des Geräts notwendig. Ihre Anwesenheit Kabel, auch bei ungeeigneter Größe (zu lang). garantiert Stabilisierung Sollten Sie ein längeres Kabel benötigen, dann...
- Seite 17 DISCOVERY 2 S500S EXPLORER 2 S500M 6. Befestigen Sie die Steuereinheit an der Wand und verwenden Sie dabei bitte das gelieferte Zubehör (Halterung) und die Schrauben. Fig. 19 7. Alternativ kann die Steuereinheit mithilfe von im Handel erhältlichen Platten (mit 3 Modulen)
-
Seite 18: Zuschneideschablone Für Den Einbau Der Steuereinheit
DISCOVERY 2 S500S EXPLORER 2 S500M 6.1 ZUSCHNEIDESCHABLONE FÜR DEN EINBAU DER STEUEREINHEIT 4.010.0432 Fig. 20 www.glomexmobile.com... -
Seite 19: Skew-Kalibrierung (Manuell)
6.2 SKEW-KALIBRIERUNG (MANUELL) Satelliten können Signale entweder in linearer (Europa) oder in zirkulärer (USA) Polarisation übertragen. Die GLOMEX Antennen sind für den Betrieb in linearer oder zirkulärer Polarisation entworfen, abhängig vom installierten LNB, je nach dem Satellit, den Sie empfangen möchten, und abhängig von Ihrer Position. -
Seite 20: Skew-Einstellgitter Für Europa
DISCOVERY 2 S500S EXPLORER 2 S500M 6.3 SKEW-EINSTELLGITTER FÜR EUROPA Zur Feststellung der Werte zur Einstellung des LNBs ist es möglich, das unten aufgeführte Gitter und die entsprechende Tabelle zu verwenden. GIORDANIA EGITTO GL00096 Fig. 22 Es wird empfohlen, die Werte für die SKEW-... - Seite 21 DISCOVERY 2 S500S EXPLORER 2 S500M Gitterposition TURKSAT ASTRA2 ASTRA3 ASTRA1 HOTBIRD SIRIUS THOR HISPASAT 42°O 28,2°O 23,5°E 19,2°O 13,0°O 4,8°O 1°W 30°W A (6°W 58°N) -25° -19° -18° -14° -11° -6° -3° 14° B (6°O 58°N) -20° -13° -12°...
- Seite 22 DISCOVERY 2 S500S EXPLORER 2 S500M ANWENDUNG Flussdiagramm EINSCHALTUNG ZÜNDSCHALTER KALIBRIERUNG SATELLITENSUCHE ROTES LICHT SATELLIT GEFUNDEN SATELLITEN-PRÜFUNG UND - IDENTIFIZIERUNG ORANGES LICHT NEIN IST ER DER KORREKTE SATELLIT? SATELLIT GEFUNDEN GRÜNES LICHT Fig. 24 www.glomexmobile.com...
- Seite 23 DISCOVERY 2 S500S EXPLORER 2 S500M 1. Bei Verwendung stehenden Fahrzeugzustand, parken Sie das Fahrzeug in einem Bereich ACHTUNG ohne Hindernisse. Wenn das Licht abwechselnd rot und grün 2. Schalten Empfänger blinkt, bedeutet es, dass die Antenne nicht an Fernseher ein.
- Seite 24 DISCOVERY 2 S500S EXPLORER 2 S500M 7.1 VERWENDUNG DES SLEEP- Antenne wird dann erneut nach gewünschten Satelliten suchen. BETRIEBSMODUS (S500M) Danach können Sie den SLEEP-Betriebsmodus Das erste Mal müssen Sie den gewünschten auswählen, um die Antenne anzuhalten. Satellit (ASTRA1 oder HOTBIRD) auswählen.
-
Seite 25: Hinweise Für Einen Korrekten Betrieb
DISCOVERY 2 S500S EXPLORER 2 S500M HINWEISE FÜR EINEN KORREKTEN BETRIEB GLOMEX empfiehlt, die folgenden Hinweise für - Die Antenne benötigt eine klare Sicht auf den einen korrekten Betrieb des Geräts zu beachten. Himmel, um Satellitensignale empfangen zu können. Mögliche Signalhindernisse schließen - Der Empfänger muss aktiviert sein, bevor die... -
Seite 26: Footprints: Sendebereiche Der Satelliten
DISCOVERY 2 S500S EXPLORER 2 S500M 8.1 FOOTPRINTS: SENDEBEREICHE DER durch das Wetter beeinflusst (Gewitter oder Eisregen). SATELLITEN Footprints zeigen Reichweiten Satelliten-Fernsehen gehört zu den wenigen Satelliten auf der Erde unter Verwendung der Medien, die den Empfang von Informationen Satelliten-Antennen Discovery und Explorer unter weltweit möglich machen, solange man sich in... - Seite 27 DISCOVERY 2 S500S EXPLORER 2 S500M WARTUNG 9.1 VORBEUGENDE WARTUNG GLOMEX Antennen DISCOVERY 2 S500S und EXPLORER 2 S500M sind für ein langes Leben bei GLOMEX Antennen DISCOVERY 2 S500S und minimaler Wartung entwickelt worden. EXPLORER 2 S500M benötigen eine minimale Sollten Sie Betriebsprobleme bemerken, oder vorbeugende Wartung.
-
Seite 28: Software-Aktualisierung Mit Sd-Karte
Sie sicher, dass der Schalter Aktualisierungsverfahren der Software wenden sie auf der Steuereinheit auf OFF gestellt ist. sich bitte an das GLOMEX Servicecenter. 2. Entfernen Sie die Steuereinheit aus dem Wandeinbaubügel (siehe Fig. 19), und öffnen Kasten... - Seite 29 DISCOVERY 2 S500S EXPLORER 2 S500M Flowchart Aktualisierungsverfahren der Software SD AKTUALISIERUNG SD EINFÜHRUNG DIE STEUEREINHEIT NEIN WIEDER EINSCHALTEN ORANGES LICHT DIE SD-KARTE ÜBERPRÜFEN SOFTWARE- AKTUALISIERUNG DIE STEUEREINHEIT AUSSCHALTEN NEIN ROTES LICHT AKTUALISIERUNG VOLLSTÄNDIG GRÜNES LICHT Fig. 32 www.glomexmobile.com...
-
Seite 30: Ersatz Der Versorgungs- Schmelzsicherung
DISCOVERY 2 S500S EXPLORER 2 S500M 9.4 ERSATZ DER VERSORGUNGS- SCHMELZSICHERUNG Sollte Schmelzsicherung Spannungsversorgung beschädigt oder durchgebrannt sein, gehen Sie bitte wie folgt vor: - Schalten Sie den Decoder und den Fernseher aus und stellen Sie sicher, dass der Schalter auf der Steuereinheit auf OFF gestellt ist. -
Seite 31: Fehlersuche
Geräts selbst verursacht, oder durch eine Ursachen, die zu Störungen Ihrer GLOMEX Störung eines anderen externen Geräts, das mit DISCOVERY 2 S500S oder EXPLORER 2 S500M dem Gerät verbunden ist? Antenne führen können. Für jede analysierte - In welcher Phase tritt die Störung auf? Bei mögliche Ursache wird eine Korrekturmaßnahme... - Seite 32 DISCOVERY 2 S500S EXPLORER 2 S500M 4. Kein Bild auf dem Fernseher - Der Empfänger - Die Steuereinheit ausschalten, (das Licht ausgeschaltet den Empfänger einschalten und Steuereinheit ist grün) Steuereinheit wieder einschalten - Der Fernseher - Den Fernseher ausgeschaltet oder ist nicht...
- Seite 33 - Die Antenne funktioniert nur - Das Modell Antenne wenn Fahrzeug überprüfen angehalten wird - Störung - Wenden Sie sich an das Gyroskopenanlage Servicecenter Für weitere Informationen, wenden Sie sich bitte an das GLOMEX Servicecenter (siehe Abschnitt “Technischer Dienst”). www.glomexmobile.com...
- Seite 34 Verantwortung für mögliche Beschädigungen ab, die beim Transport wegen unsachgemäßer Verpackung auftreten. ACHTUNG Bitte schicken Sie die Antenne nicht an GLOMEX für Reparaturen, bevor Sie nicht die entsprechende Genehmigung zur Rückgabe des Materials (RMA) erhalten haben, wie in den allgemeinen Garantie-/ Kundendienstbedingungen beschrieben.
-
Seite 35: Technische Eigenschaften
Stand-by Manuell SD-Kartenleser SD-Kartenleser 13. TECHNISCHER DIENST Falls Sie technische Hilfe benötigen, wenden Sie Glomex Divisione Mobile sich bitte an das GLOMEX SERVICECENTER: Via Faentina 165/G 48124 Ravenna (Italien) Tel. +39 0544 1936106 Fax +39 0544 1930164 Email: service@glomexmobile.com www.glomexmobile.com... - Seite 36 DISCOVERY 2 S500S EXPLORER 2 S500M ANMERKUNGEN: www.glomexmobile.com...
