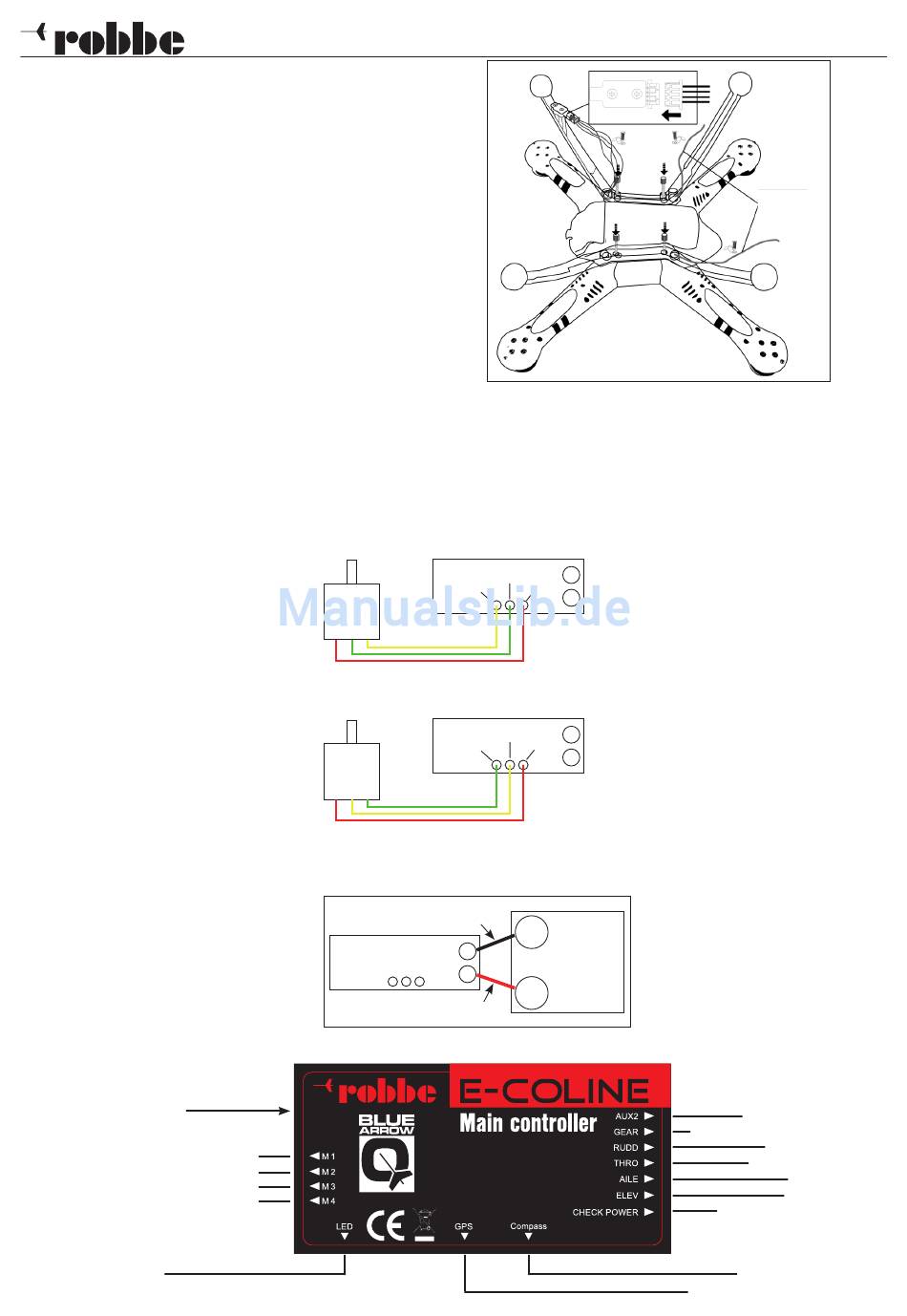

5.2 Montage von Kompass und Landegestell
Bitte achten Sie auf eine ordnungsgemäße Montage des
Landegestells und verbinden und kalibrieren Sie das
Kompass Modul (siehe Kapitel 8.4).
•
Bereiten Sie das Modell und das Landegestell vor.
•
Montieren Sie zunächst das Landegestell mit dem
Kompass auf der rechten Seite des Modells.
Verlegen Sie das Anschlusskabel durch das Loch
im Landegestell und fixieren Sie das Landegestell
mit den beiliegenden Rändelschrauben. Schließen
Sie danach das Anschlusskabel am Kompass an.
•
Monitieren Sie nun das Landegestell auf der linken
Seite und fixieren Sie das Anschlusskabel für den
Kompass mit etwas weißem Klebeband.
6. Anschluss Motoren - Fahrtregler / Fahrtregler - Hauptplatine
6.1 Anschluss der Motoren an die Fahrtregler
HINWEIS: Dieser Schritt wird nur nötig wenn Motoren, Fahrtregler oder Hauptplatine ausgetauscht werden.
Die Motoren M1 und M3 (s. Abb. „Montage der Propeller") laufen im Uhrzeigersinn. Die Motorkabel müssen wie folgt
auf die Reglerplatine gelötet werden: gelb - grün - rot von außen nach innen.
Die Motoren M2 und M4 (s. Abb. „Montage der Propeller") laufen gegen den Uhrzeigersinn. Die Motorkabel müssen
wie folgt auf die Reglerplatine gelötet werden: grün - gelb - rot von außen nach innen.
6.2 Anschluss der Fahrtregler an die Hauptplatine
HINWEIS: Dieser Schritt wird nur nötig wenn Motoren, Fahrtregler oder Hauptplatine ausgetauscht werden.
Verbinden Sie das rote Kabel des Fahrtreglers mit dem „VCC" Anschluss und das schwarze Kabel des Fahrtreglers mit
dem „GND" Anschluss der Hauptplatine.
7. Informationen zu Steuereinheit und Empfänger
7.1 Steuereinheit
Anschluss für UP2
(Updatekanal, optional)
Mit Regler für Motor 1 verbinden
Mit Regler für Motor 2 verbinden
Mit Regler für Motor 3 verbinden
Mit Regler für Motor 4 verbinden
Anschluss für die LED´s
Bedienungsanleitung
Motor
M1/M3
Motor
M2/M4
Fahrtregler
Blue Arrow Q 2,4 GHz
Fahrtregler
-
grün
gelb
rot
+
Fahrtregler
-
gelb
grün
rot
+
schwarz
GND
-
Hauptplatine
+
VCC
rot
Anschluss für den Kompass
Anschluss für das GPS-Modul
4
Nr. S2541
Antenne
Schaltkanal für IOC
Schaltkanal für Flugmodus
Kanal für Gieren
Kanal für Drehzahl
Kanal für Roll
Kanal für Nick
Kanal zur Spannungs-
überwachung
