2.2 Versicherung
Bodengebundene Modelle sind üblicherweise in einer Privathaftpflichtversicherung mitversichert. Für Flugmodelle ist
eine Zusatzversicherung oder Erweiterung erforderlich.
Überprüfen Sie Ihre Versicherungspolice und schließen Sie ggf. eine Versicherung ab.
2.3 Haftungsausschluss
Sowohl die Einhaltung der Montage- und Betriebsanleitung als auch die Bedingungen und Methoden bei Installation,
Betrieb, Verwendung und Wartung der Modellbaukomponenten können von robbe Modellsport nicht überwacht
werden.
Daher übernehmen wir keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und
Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen.
Soweit gesetzlich zulässig ist die Verpflichtung zur Schadenersatzleistung, gleich aus welchen Rechtsgründen,
auf den Rechnungswert der an dem schadensstiftenden Ereignis unmittelbar beteiligten robbe-Produkte begrenzt.
Dies gilt nicht, soweit nach zwingenden gesetzlichen Vorschriften wegen Vorsatzes oder grober Fahrlässigkeit
unbeschränkt gehaftet werden muss.
3. Erklärung der Flugrichtungen

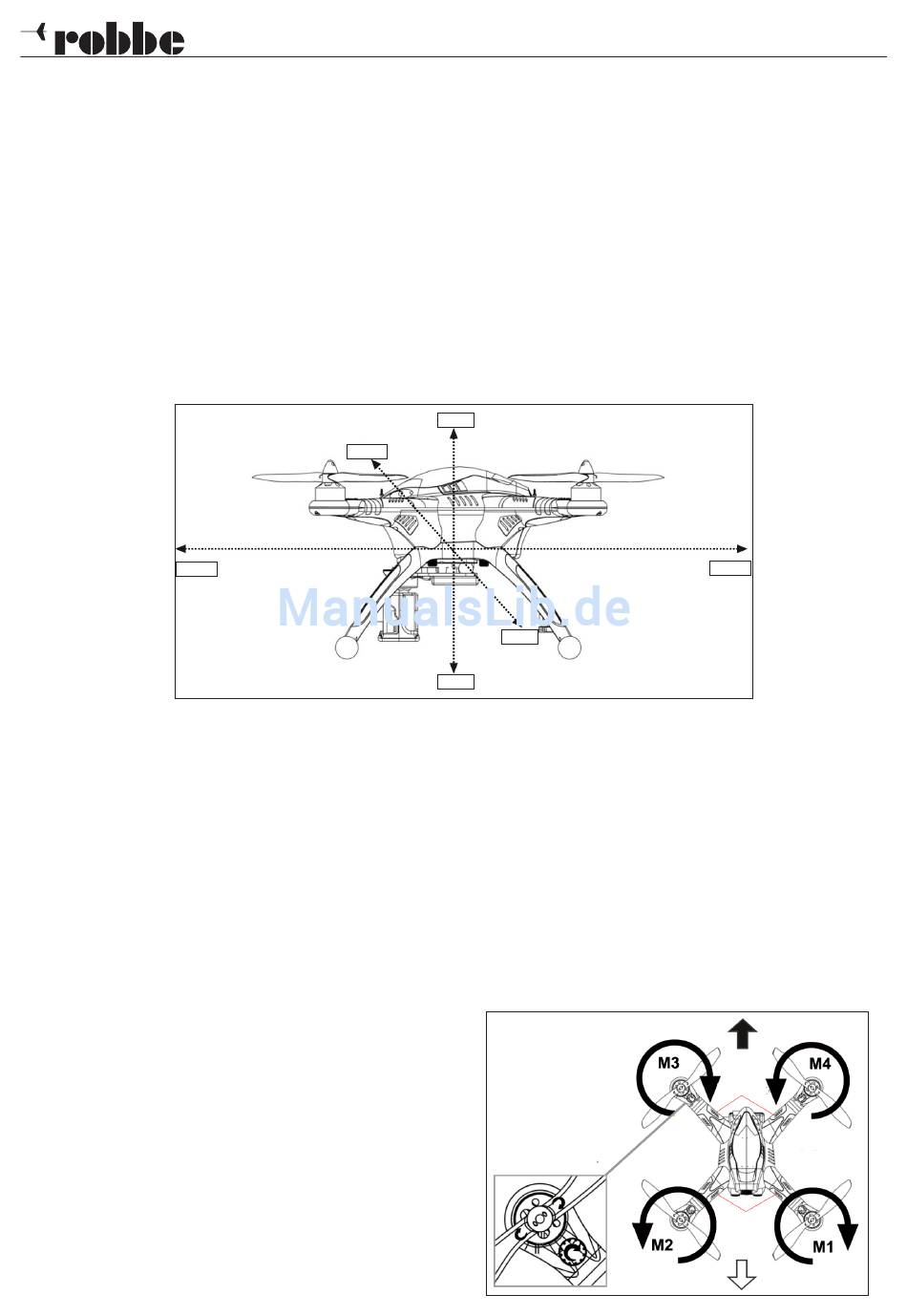

Die folgende Abbildung soll dazu dienen, Ihnen die Flugrichtungen Ihres Modells zu erläutern.
vorne
4. Lieferumfang
• Fast flugfertig montierter Multikopter Blue Arrow Q
• LiPo-Akku 11,1V 2200 mAh
• Ladegerät mit 230V Steckernetzteil
• 2,4 GHz 7-Kanal Computerfernsteuerung XS-7 LCD
(Mode 2 eingestellt, Mode 1 - 4 einstellbar)
• Externe 11,1 Volt Stromversorgung mit BEC-Stecker zum Anschluss von optionalen Zusatzkomponenten (z.B.
Kameras).
• Kleinteile und Zubehör
Technische Daten:
• Hauptrotordurchmesser ca.:
• Fluggewicht ca.:
• Länge ca.:
• Höhe ca.:
Weitere Technische Daten:
• Abfluggewicht mit Zuladung (Kamera) max. 1200 g
5. Aufbauanleitung
5.1 Montage der Propeller
• Packen Sie das Modell und die Propeller aus.
• Wenn Sie die Propeller montieren, achten Sie auf
die Richtungspfeile auf den Propellern und auf dem Modell.
Die Propeller müssen mit dem Richtungspfeil nach oben
angebracht werden (Der Pfeil gibt die Drehrichtung an).
• Befestigen Sie die Propeller mit den beiliegenden Muttern
(Bitte mit etwas Schraubensicherungslack sichern).
Bedienungsanleitung
rechts
206 mm
800 g
290 mm
180 mm
Blue Arrow Q 2,4 GHz
oben
links
unten
Montage der Propeller
3
Nr. S2541
hinten
vorne
LED grün
links
rechts
LED rot
hinten
