Gilt für folgende
SIP-3020 SIP-4010
Modelle
1
Nehmen Sie die Abdeckblende aus dem
Aufbewahrungsplatz und überprüfen Sie den
von Ihnen verwendeten Erfassungsbereich
und Spiegel an Hand der Bereichstabelle.
Fernbereichsspiegel
Rippe
4
3
2
1
SIP-4010
SIP-404
10
0
10
[ft.]
10
0
5
0
5
[m]
5
0
1
2
3
4
2
Wenn sich Äste oder andere bewegende Objekte
in der Bahn des Erfassungsstrahls befi nden.
SIP-404
SIP-3020CAM DN
2
Befestigen Sie die Abdeckblende am
Spiegel und sichern Sie sie an den
Rippen.
3
Setzen Sie das Befestigungsgummi ein
und sichern Sie damit den Knopf der
Abdeckblende.
10
[ft.]
5
[m]
3
8

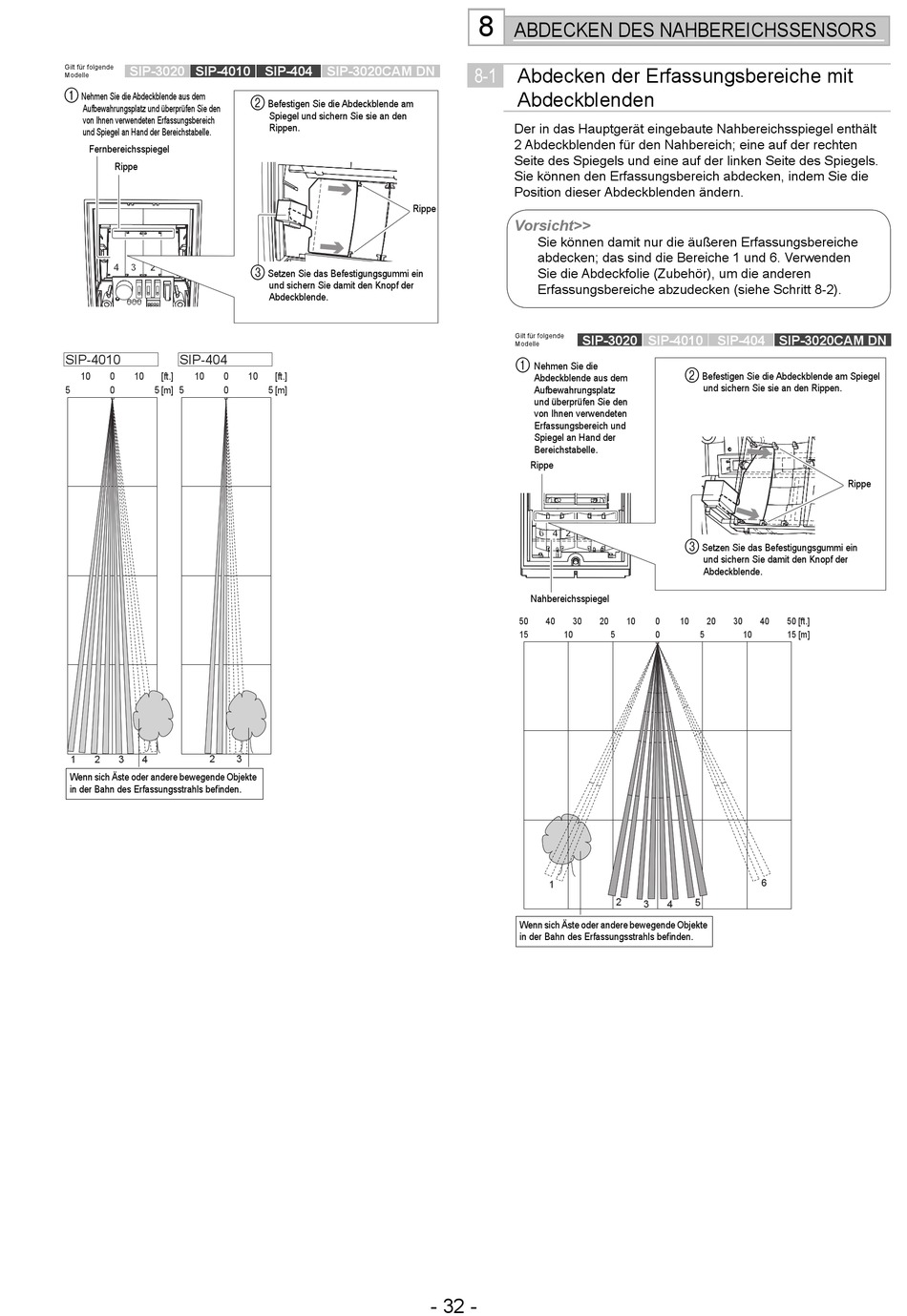

ABDECKEN DES NAHBEREICHSSENSORS
8-1
Abdecken der Erfassungsbereiche mit
Abdeckblenden
Der in das Hauptgerät eingebaute Nahbereichsspiegel enthält
2 Abdeckblenden für den Nahbereich; eine auf der rechten
Seite des Spiegels und eine auf der linken Seite des Spiegels.
Sie können den Erfassungsbereich abdecken, indem Sie die
Position dieser Abdeckblenden ändern.
Rippe
Vorsicht>>
Sie können damit nur die äußeren Erfassungsbereiche
abdecken; das sind die Bereiche 1 und 6. Verwenden
Sie die Abdeckfolie (Zubehör), um die anderen
Erfassungsbereiche abzudecken (siehe Schritt 8-2).
Gilt für folgende
SIP-3020 SIP-4010
Modelle
1
Nehmen Sie die
Abdeckblende aus dem
Aufbewahrungsplatz
und überprüfen Sie den
von Ihnen verwendeten
Erfassungsbereich und
Spiegel an Hand der
Bereichstabelle.
Rippe
6 6 4 2 5 3 1
Nahbereichsspiegel
50
40
30
15
10
1
Wenn sich Äste oder andere bewegende Objekte
in der Bahn des Erfassungsstrahls befi nden.
- 32 -
SIP-404 SIP-3020CAM DN
2
Befestigen Sie die Abdeckblende am Spiegel
und sichern Sie sie an den Rippen.
3
Setzen Sie das Befestigungsgummi ein
und sichern Sie damit den Knopf der
Abdeckblende.
20
10
0
10
20
30
40
5
0
5
10
6
2
5
3
4
Rippe
50
[ft.]
15
[m]
