21
23

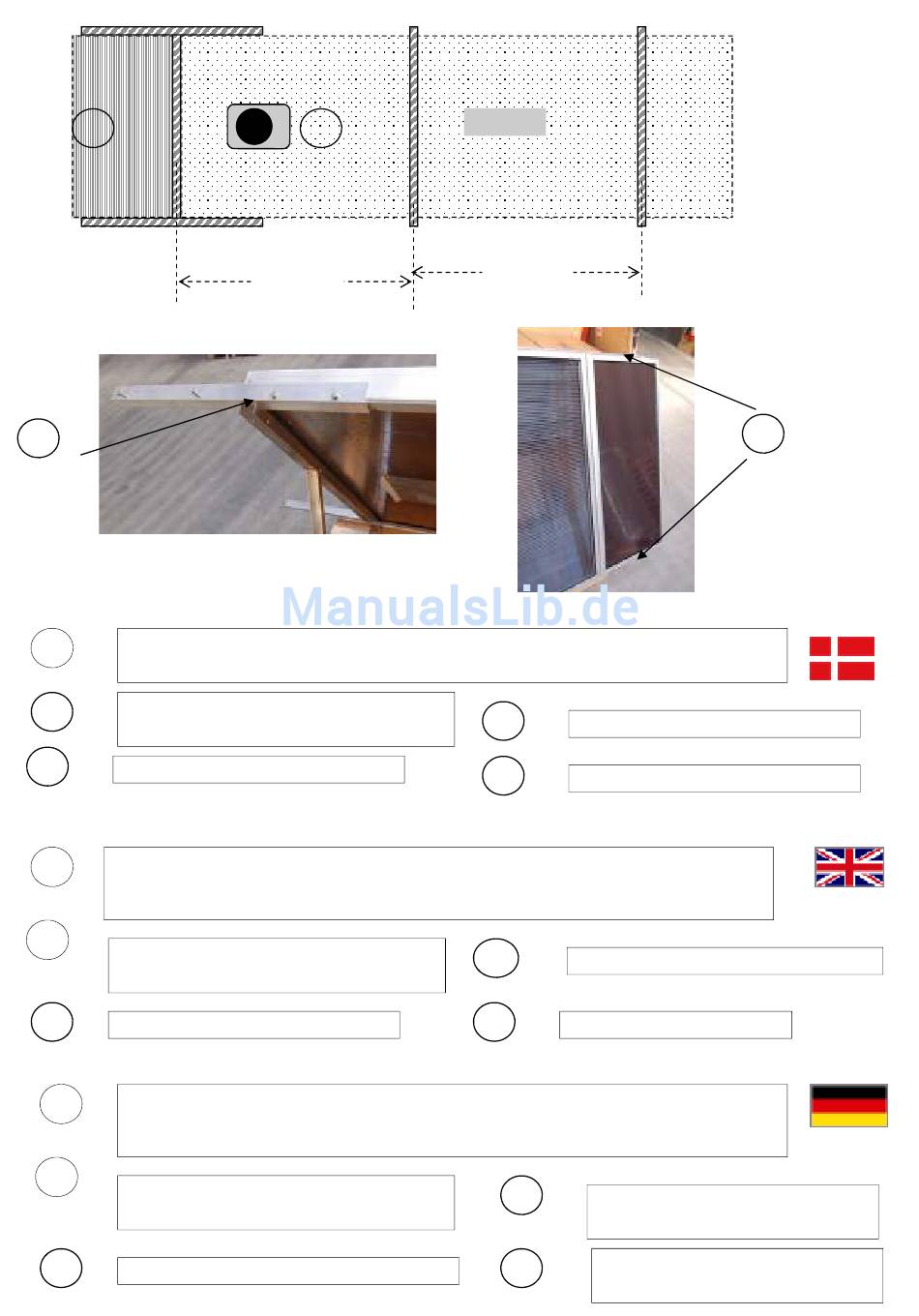

Der er 3 x tagstativ med i pakken. Skift de 2 små beslag ud med kraftig vinkelprofil på det
20
ene stativ. Dette stativ placeres nu hvor solcellemodul og solfanger senere mødes.
Her placeres solcellemodul i venstre side.
21
Kan også sættes til højre
22
Plade med 125 mm studs skrues på
You have 3 racks in the complete roof mounting system. Replace the small furniture's with
20
the solid aluminum profile at the top and bottom on one of the racks. This "rebuild" rack
must be placed where the solar cell unit and the SV30AX meets.
21
Here the solar cell module is placed at the left
side. May also be placed at the other side.
22
Plate with 125 mm outlet is screwed on
Das Dachmontagesatz enthält 3 Gestelle. Ersätzen Sie bitte die 2 kleine Haltebeschläge
20
mit die mit folgende kräftige Aluminium Winkelprofile
21
Here the solar cell module is placed at the left
side. May also be placed at the other side.
22
Deckel mit 125 mm Stutz wird angeschraubt
22
ca 125 cm
SV30AX
ca 125 cm
23
Bolte skrues ned i kant af solfanger
24
Solcelle fæstnes på samme måde
23
Fasten the screws at the collector edge
24
Solar cell is fastened likewise
23
Alu winkel werden festgeschraubt am
Kollektorrahmen
Die Solarzelle wird in der gleiche Wei-
24
se festgeschraubt
24
