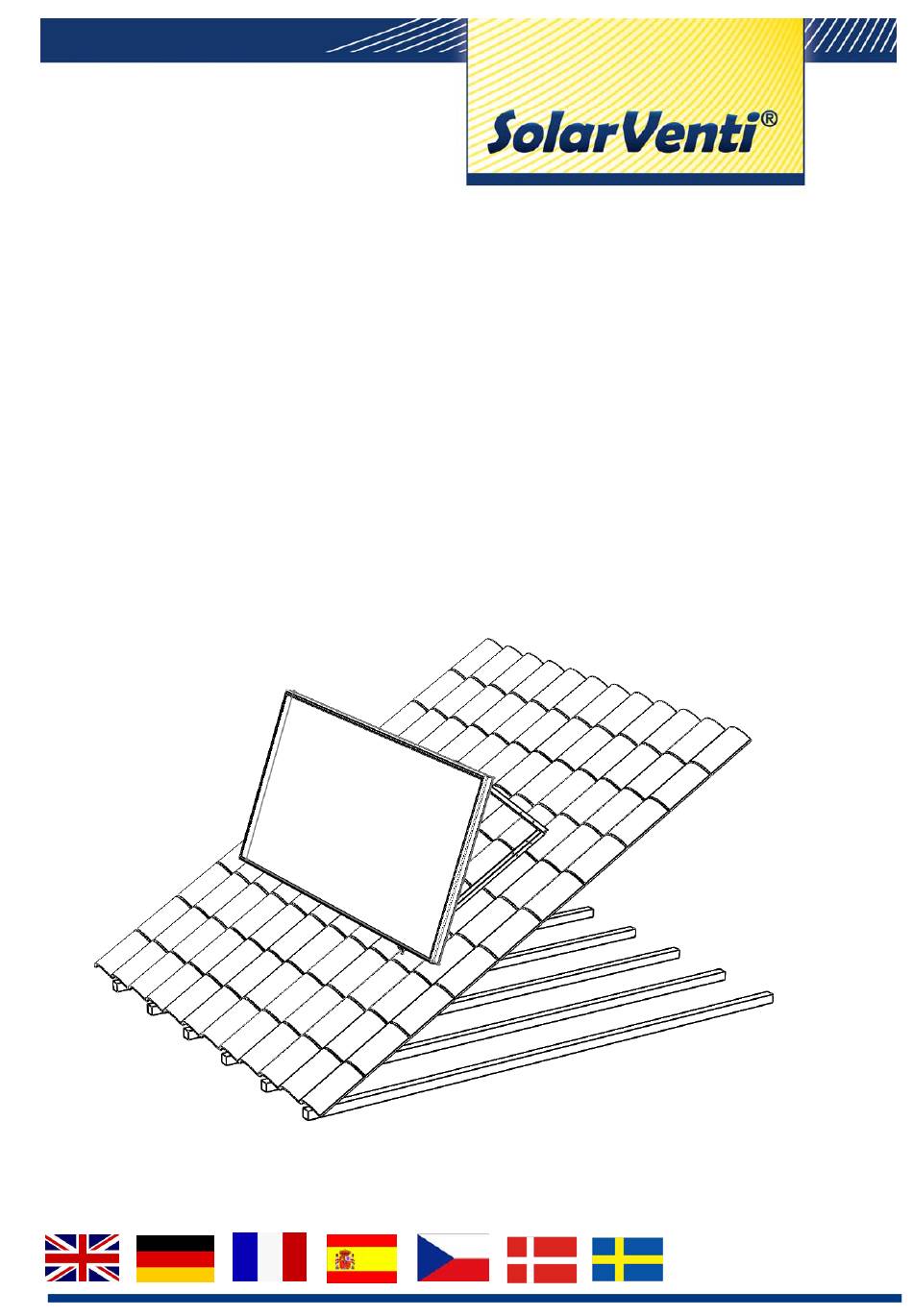

SolarVenti Standard SV-Serie Installationsanleitung
Dach
Verwandte Anleitungen für SolarVenti Standard SV-Serie
Inhaltszusammenfassung für SolarVenti Standard SV-Serie
- Seite 2 ...
-
Seite 3: General Information
General information General information Check reference on page 9 Weitere Erläuterungen siehe Seite 10 Se noter på side 14 Reportez vous à la page 11 Se anmärkningarna på sidan 15 Comprobar referencias en el pagina 12 Další informace naleznete na straně 13 SolarVenti ® www.solarventi.com EMA 2014... -
Seite 4: Inhaltsverzeichnis
Skládání stojanu II. Additional installation tips..............9 Weitere Montage‐Tipps......................10 Précisions complémentaires d'installation ................11 Más consejos para la instalación...................12 Další instalační tipy........................13 Yderligere tips til installationen .....................14 Fler tips för installation ......................15 SolarVenti ® www.solarventi.com EMA 2014... -
Seite 5: Roof Kit
I. Roof Kit I. Roof Kit Type 1 Type 2 SolarVenti ® www.solarventi.com ... - Seite 6 I. Roof Kit Option 2 II [mm] Max. SV7 900 ± 100 320 ± 100 350 ± 100 600 Max. SV14 1874 ± 100 320 ± 100 350 ± 100 900 Max. SV20 1874 ± 100 320 ± 100 500 ± 100 900 Max. SV30 2800 ± 100 375 ± 100 500 ± 100 900 SolarVenti ® www.solarventi.com ...
- Seite 7 I. Roof Kit SolarVenti ® www.solarventi.com ...
-
Seite 8: Stand Assembly
I.I Stand Assembly I.I Stand Assembly SolarVenti ® www.solarventi.com ... - Seite 9 I.I Stand Assembly SV7‐14 SV20‐30 x 35 ‐ 45 ° 27 ‐ 45 ° y ° ° Option 1 Option 2 Option 3 SolarVenti ® www.solarventi.com ...
- Seite 10 I. Roof Kit SolarVenti ® www.solarventi.com ...
- Seite 11 I. Roof Kit SolarVenti ® www.solarventi.com ...
- Seite 12 I. Roof Kit SolarVenti ® www.solarventi.com ...
-
Seite 14: Weitere Montage-Tipps
muss von einem Dachziegel abgedeckt werden. Die übrigen Kanten müssen auf einer heruntergehenden Welle enden – schneiden Sie evtl. überschüssige Folie ab. Andere Dachtypen (Dachpappe, Schiefereternit u.Ä.): Benutzen Sie Abstandshalter (X1). Vermeiden Sie Undichtigkeiten: Verteilen Sie ein Streifen Kleber auf der Rückseite der Dachdurchführung (W) innerhalb der weißen Tapekante. Befestigen Sie (W) auf dem Dach innerhalb von 2‐5 min. – vermeiden Sie dabei Blasen. Schmieren Sie Kleber um die Folie der Dachdurchführung und glätten Sie es mit einem befeuchteten Finger aus. Wasserdichte Kabelführung: Führen Sie das Kabel durch den Luftschlauch (Iv) und S. 7 das kleine Loch, dass Sie nahe des Aluflexrohres (T) machen. Lassen Sie einen Überschuss von 5‐10 cm Kabel aus dem Luftschlauch hängen, so dass Regenwasser hier abtropfen kann. Machen Sie die Kabeldurchführung wasserdicht, indem Sie das Loch mit Kleber abdecken. Befestigen Sie den Armaflex‐Streifen (Dv) um das Aluflexrohr (T) und decken Sie das Kabel mit der Luftschlange (Iv) ab. Befestigen Sie die Kabelbinder (JV) um den Luftschlauch (Iv) mittig auf (DV). SolarVenti ® www.solarventi.com ...
