PV panel
Ventilator V1
"Heat"
1
2
3
8

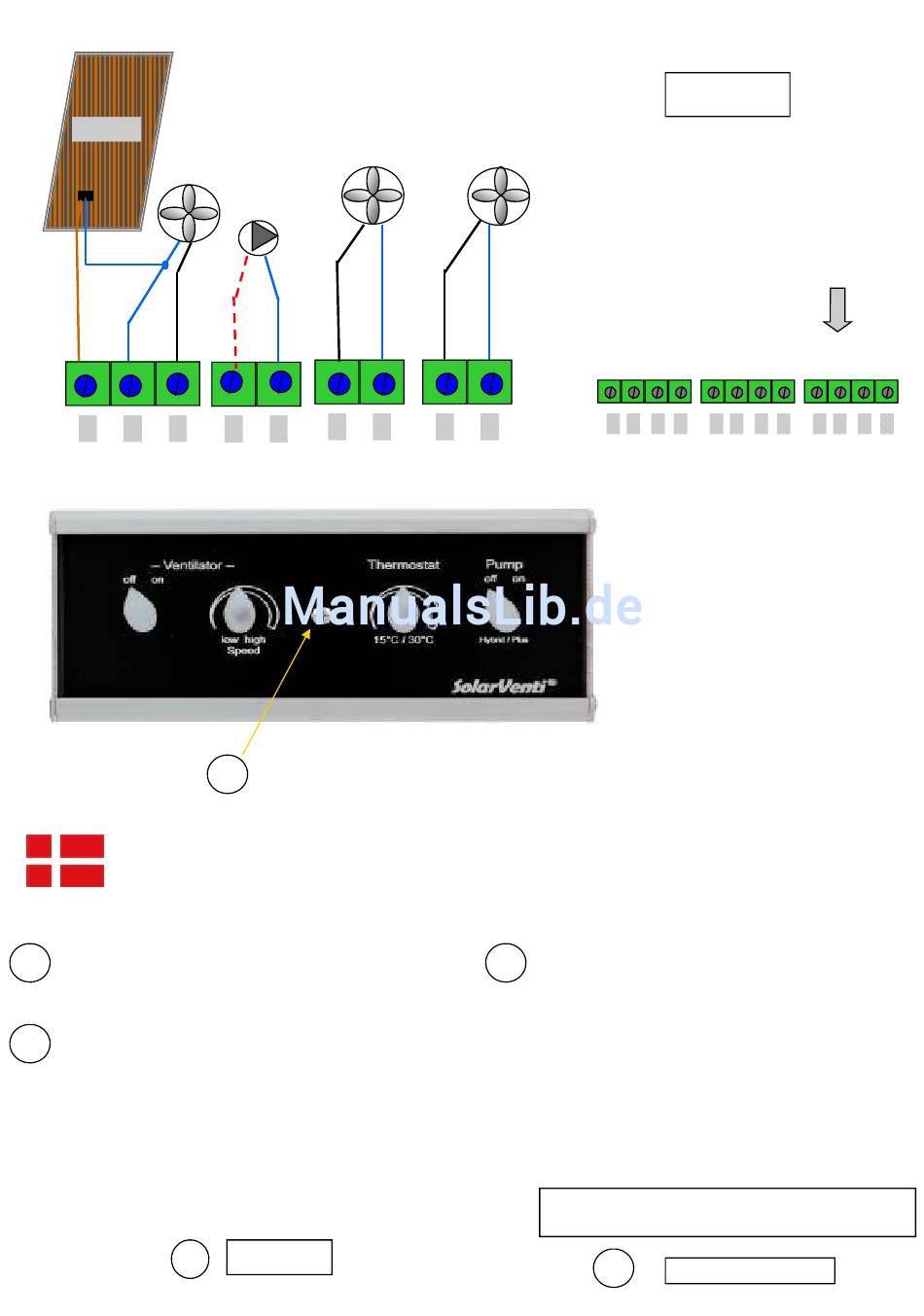

Installation af regulatorunit
1)
Ventilator tændes og slukkes med knappen: Ventilator
9
on/off
2)
Ventilators max. hastighed indstilles
3)
Termostat for stop af ventilator når max ønsket temp.
nås. (Sæt denne på max. Temp. i starten)
4)
Køleventilator starter, når ventilator 1 afbrydes af termo-
stat. (Klemme 6 + 7)
5)
Ved hybridanlæg kan pumpen afbrydes her
6)
Slaveventilator: der kan også sættes en ekstra ventilator
på udgangen for ekstra udsugning i fx kælder. (8+9)
S
Ventilator V2
"Cool"
Pumpe
"Pump"
6
7
4
5
S
Samle skrue
Ventilator V3
(Slave)
Fugt/temp. føler tilsluttes her. Ekstraudstyr
Humidity and temp. sensor for special use
Feucht- und temperatur Fühlereingang für sonder-
verwendung (Extra Zubehör)
Sensor 1
8
9
1 2 3 4
Tilslutning af ledninger:
Kabel fra solfanger:
10
Kabel fra ventilator 1
Kabel til pumpe:
(kun i hybridsystem)
Kabel til køleventilator:
Kabel til slaveventilator: sort til klemme 8
Klemrække 1 - 7 kan løftes af for ledningsmontering
NB: spænd skruer forsigtigt
V2
REG II
Sensor 2
Sensor 3
1 2 3 4
1 2 3 4
brun til klemme 1
blå
til klemme 2
blå
til klemme 2
sort til klemme 3
rød til klemme 4
blå
til klemme 5
sort til klemme 6
blå
til klemme 7
blå
til klemme 9
Ekstra køleventilator
