- Seite 1 LED-Beam-Moving-Head mit LED-Kantenstreifen LED beam moving head with LED Edge Strips MINICUBE-60 Bestell-Nr. • Order No. 38.7980 BEDIENUNGSANLEITUNG INSTRUCTION MANUAL MODE D’EMPLOI ISTRUZIONI PER L’USO ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS ELECTRONICS FOR SPECIALISTS...
- Seite 2 Deutsch . . . . . . . . . . Seite English . . . . . . . . . . . Page Français .
- Seite 3 Menüpunkt Funktion Function Fonction Funzione Menu item DMX-Startadresse einstellen Address ( DMX-Tabellen siehe 001-512 Seite 20 – 22) Channel Anzahl der DMX- Mode Kanäle wählen 69/27/23/8 Slave Mode Slave-Modus wählen Master, Slave 1, 2 AutoRun Show-Programm Mode aus wählen, Geschwin- Auto 0-16 digkeit einstellbar...
-
Seite 4: Hinweise Für Den Sicheren Gebrauch

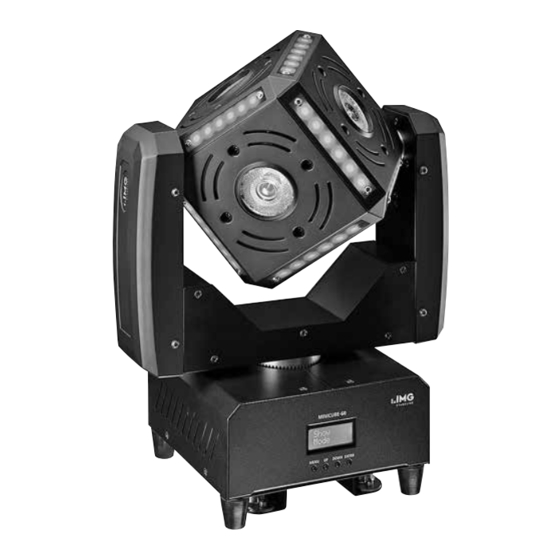

MINICUBE-60 MINICUBE MENU UP DOWN ENTER Kompakter 2 Hinweise für LED-Beam-Moving-Head den sicheren Gebrauch Das Gerät entspricht allen relevanten Richt linien Diese Anleitung richtet sich an den Installateur der EU und trägt deshalb das -Zeichen . des Geräts und an Bediener mit Grundkenntnis- sen in der DMX-Steuerung . -
Seite 5: Einsatz- Und Aufstell- Möglichkeiten
. Auf diese Weise lassen an den 12 Kanten RGB-LED-Streifen . Der sich maximal 20 Geräte zusammenschalten . MINICUBE-60 ist für die Steuerung über ein 3) Die Buchse POWER OUT (7) kann auch zur DMX-Lichtsteuergerät ausgelegt . Er kann aber Stromversorgung anderer (Lichteffekt-) Ge-... -
Seite 6: Betrieb Ohne Steuergerät
(z . B . DMX-1440 oder DMX-510USB von IMG Programm-Nr . (0 – 16) auswählen . Die Einstel- STAGELINE) verfügt der MINICUBE-60 über lung mit der Taste ENTER speichern . Nach 8 s 69 DMX-Steuerkanäle . Er lässt sich aber auch startet das gewählte Programm . -
Seite 7: Startadresse Und Anzahl Der Dmx-Kanäle Einstellen
Kette mit einem 120-Ω-Widerstand ENTER drücken . (> 0,3 W) abschließen: In die DMX-Ausgangs- buchse einen DMX-Abschlussstecker stecken 7) Für alle weiteren MINICUBE-60, die synchron (z . B . DLT-123) . gesteuert werden sollen, dieselbe Start- adresse und dieselbe Kanalanzahl einstellen . - Seite 8 DMX-Kanäle / DMX Channels / Canaux DMX / Canali DMX 8 Kanäle / Channels / Canaux / Canali DMX- DMX- Kanal Wert Funktion Channel Value Function Canal Valeur Fonction Canale Valore Funzione 000 – 255 Dimmer: LED 1 … LED 6 000 –...
- Seite 9 23 + 27 Kanäle / Channels / Canaux / Canali 23 + 27 Kanäle / Channels / Canaux / Canali Kanal DMX- Kanal DMX- Channel Wert Funktion Channel Wert Funktion Canal Canal Value Function Value Function Canale Valeur Fonction Canale Valeur Fonction Valore...
- Seite 10 69 Kanäle / Channels / Canaux / Canali DMX- DMX- Kanal Wert Funktion Channel Value Function Canal Valeur Fonction Canale Valore Funzione 000 – 255 Pan: 0°… 540° Feineinstellung 000 – 255 fine adjustment réglage précis regolazione fine 000 – 255 Geschwindigkeit / speed / vitesse / velocità: –...
- Seite 12 MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany Copyright by MONACOR INTERNATIONAL. All rights reserved. A-1841.99.01.05.2017 ©...
