CC 170 / CC 200

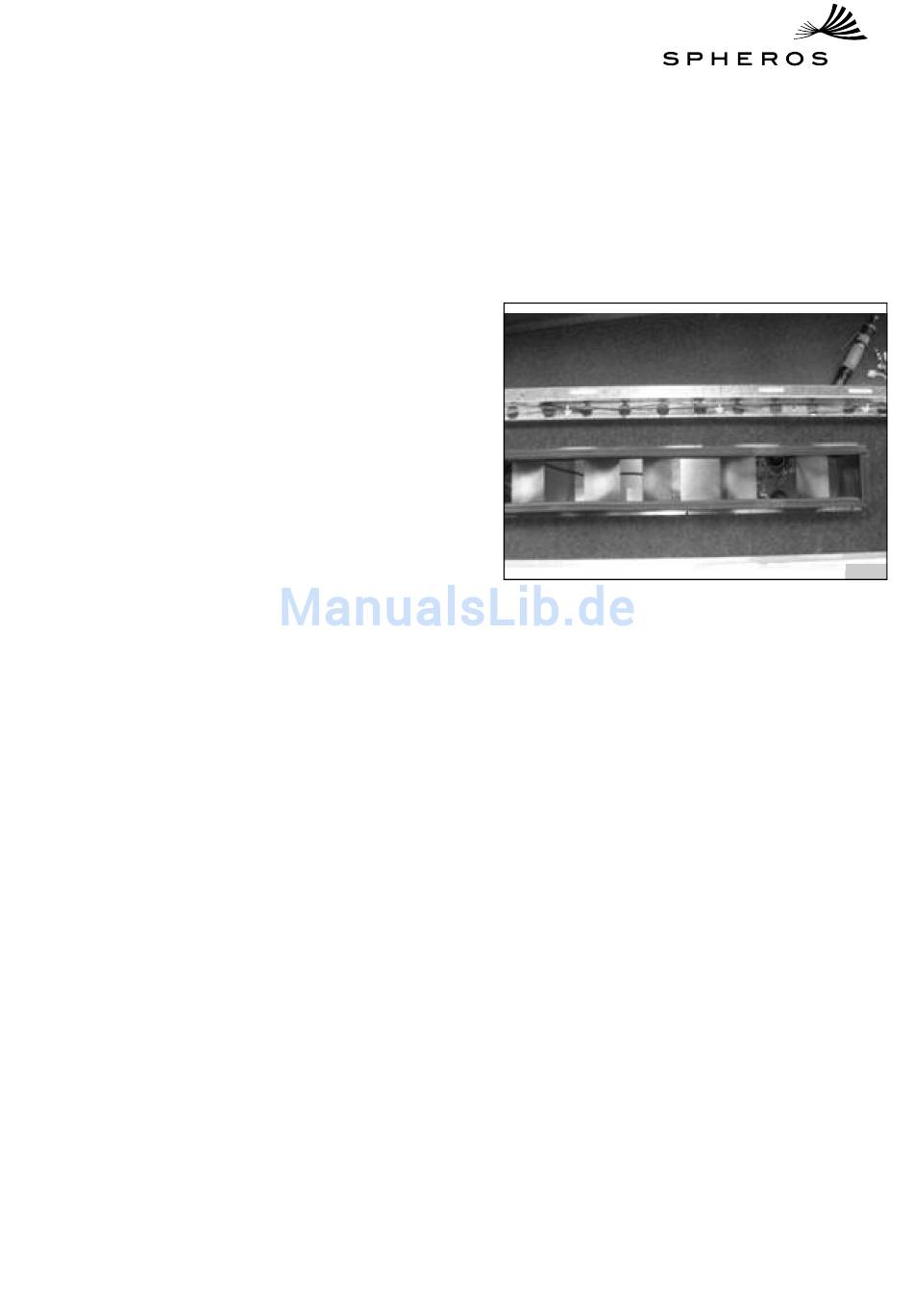

Luftkanalsystem
HINWEIS:
Hintere Fahrzeughimmel-Elemente zur Kontrolle ein-
setzen und im Bereich der Kältemittelschläuche und Kon-
denswasserleitungen auf quetschfreie Verlegung der
Leitungen
überprüfen,
verändern!
- Im hinteren Element des Fahrzeughimmel die Aus-
schnitte für Ausblasöffnung und Ansaugöffnung
anzeichnen
- Öffnungen ausschneiden
- Fahrzeughimmel-Elemente (hinten beginnend) wieder
einbauen
- auf Ansaugschlitze der Luftverteilerplatte Umluftfilter
auflegen
- Steg zwischen Saug- und Druckseite des Luftkanals mit
Dichtstreifen abdichten
- Luftkanalsystem am Fahrzeughimmel entsprechend der
Dachdurchführungen und der Fahrzeuglängsachse aus-
richten
- Luftkanalsystem durch den Fahrzeughimmel mit Blech-
schrauben 4,2 x 32 mm befestigen
Abschließende Arbeiten
- demontierte Teile in umgekehrter Reihenfolge wieder
montieren
- alle Schlauchleitungen, Schlauchschellen sowie alle
elektrischen Anschlüsse auf festen Sitz prüfen
- alle losen Leitungen mit Kabelbindern sichern
- Anlage gemäß Einbau- und Serviceanleitung auf Dich-
tigkeit prüfen und evakuieren
- Anlage gemäß Einbau- und Serviceanleitung mit Kälte-
mittel befüllen
- Abdeckhaube auf die Aufdachklimaeinheit montieren
- Kältemitteldrücke und Funktion der Druckschalter
gemäß Einbau- und Serviceanleitung prüfen
- alle geöffneten Abdeckungen des Fahrzeugs schließen
ggf.
Leitungsführung
noch
19
11
