CC 170 / CC 200

Kondenswasserleitungen

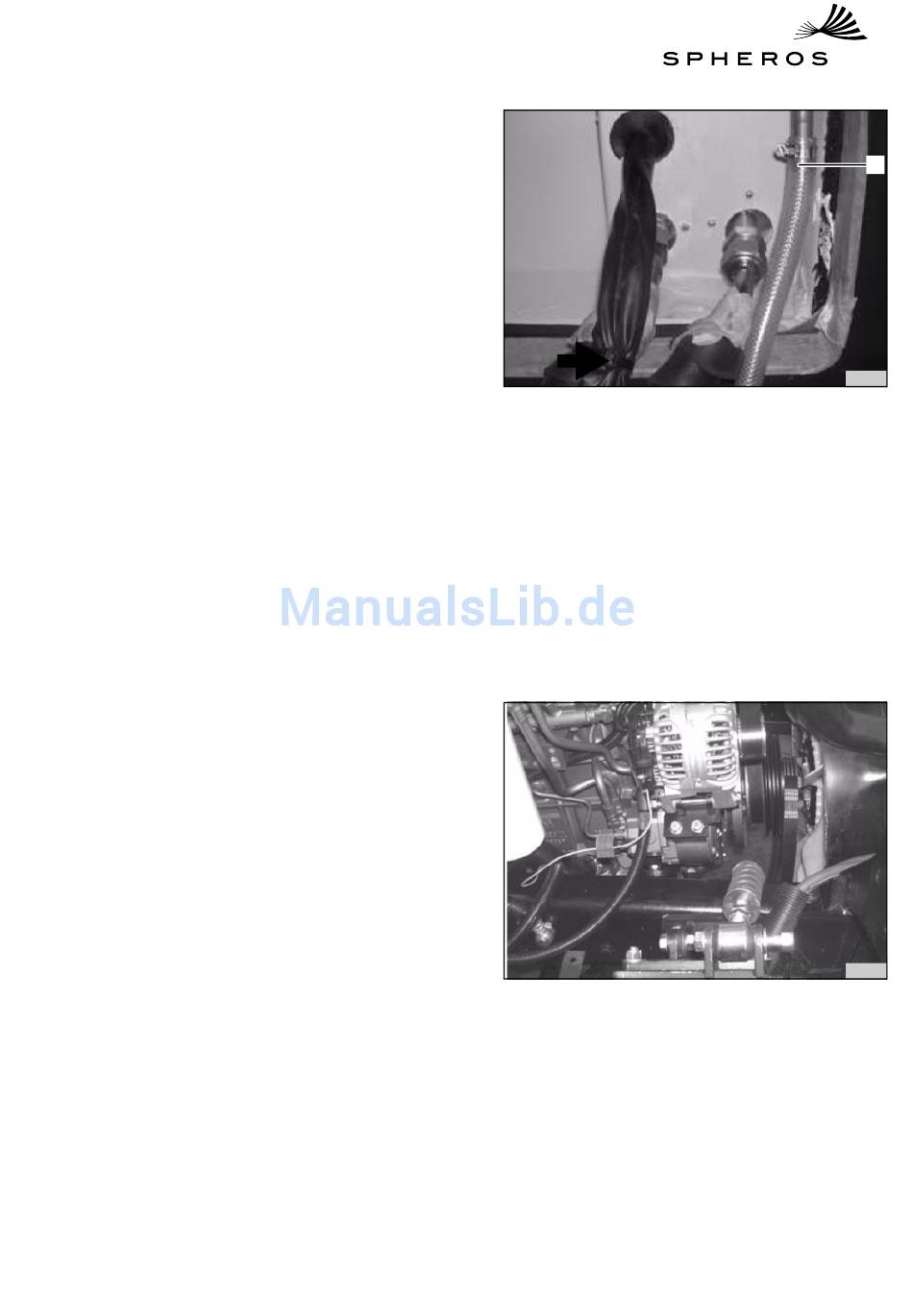

- Kondenswasserschläuche (15/1) auf Stutzen der
Aufdachklimaeinheit aufstecken und mit Schlauch-
schellen befestigen
- Kondenswasserschläuche mit stetigem Gefälle an
geeigneter Stelle nach unten aus dem Fahrzeug führen,
auf freien Abfluss des Kondensats achten
- Kondenswasserschläuche mit Kabelbindern
befestigen
ACHTUNG:
Kondenswasserschläuche in ausreichendem Abstand von
heißen Teilen verlegen, ggf. Wärmeschutzschlauch
aufschieben

Verdichter

HINWEIS:
Lage von Saug- und Druckleitungsanschluss sind dem
Datenblatt des Verdichters zu entnehmen!
- Einbau des Verdichters
Serviceanleitung durchführen
HINWEIS:
Kältemittelleitungen
Serviceanleitung zu fertigen!
- Verdichterhalter mit Schrauben und Scheiben am Motor-
block befestigen. Dabei auf die spätere Ausrichtung der
Verdichterscheibe und der fahrzeugseitigen Keilriemen-
scheibe achten
- Verdichter auf dem Verdichterhalter befestigen, Verdich-
terscheibe zur fahrzeugseitigen Keilriemenscheibe aus-
richten
- Keilriemen montieren
- Die Keilriemenspannung mit den Einstellschrauben am
Verdichterhalter korrigieren
- Kältemittelschläuche entsprechend der Verdichteran-
schlüsse ablängen
- Kältemittelschläuche mit Verschraubungen versehen
und am Verdichterflansch befestigen
gemäß Einbau-
sind gemäß der Einbau-
und
und
1
15
16
9
