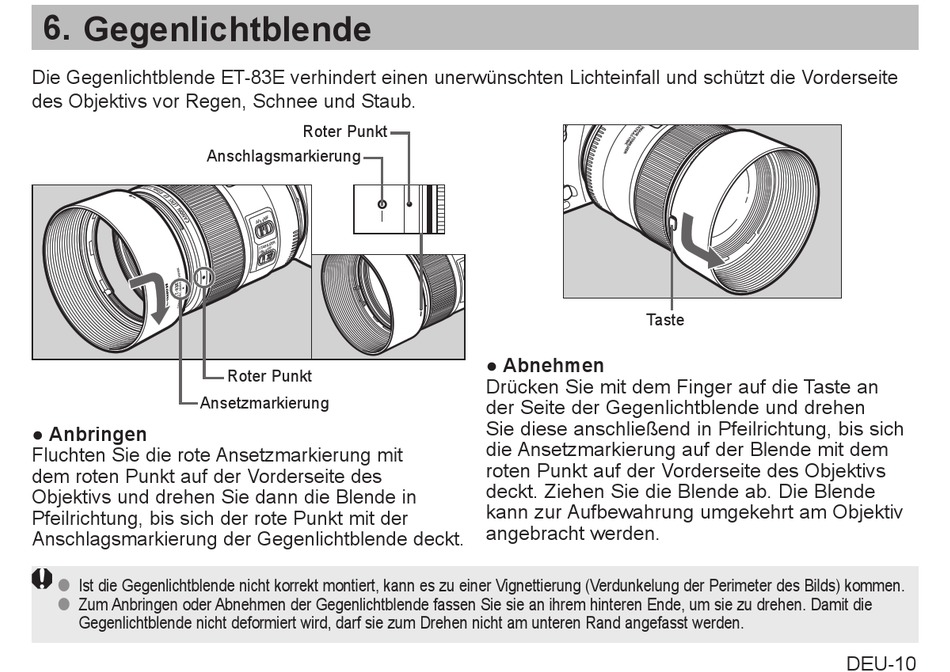

6. Gegenlichtblende
Die Gegenlichtblende ET-83E verhindert einen unerwünschten Lichteinfall und schützt die Vorderseite
des Objektivs vor Regen, Schnee und Staub.
Anschlagsmarkierung
Ansetzmarkierung
● Anbringen
Fluchten Sie die rote Ansetzmarkierung mit
dem roten Punkt auf der Vorderseite des
Objektivs und drehen Sie dann die Blende in
Pfeilrichtung, bis sich der rote Punkt mit der
Anschlagsmarkierung der Gegenlichtblende deckt.
Ist die Gegenlichtblende nicht korrekt montiert, kann es zu einer Vignettierung (Verdunkelung der Perimeter des Bilds) kommen.
O O
Zum Anbringen oder Abnehmen der Gegenlichtblende fassen Sie sie an ihrem hinteren Ende, um sie zu drehen. Damit die
O O
Gegenlichtblende nicht deformiert wird, darf sie zum Drehen nicht am unteren Rand angefasst werden.
Roter Punkt
Roter Punkt
Taste
● Abnehmen
Drücken Sie mit dem Finger auf die Taste an
der Seite der Gegenlichtblende und drehen
Sie diese anschließend in Pfeilrichtung, bis sich
die Ansetzmarkierung auf der Blende mit dem
roten Punkt auf der Vorderseite des Objektivs
deckt. Ziehen Sie die Blende ab. Die Blende
kann zur Aufbewahrung umgekehrt am Objektiv
angebracht werden.
DEU-10
