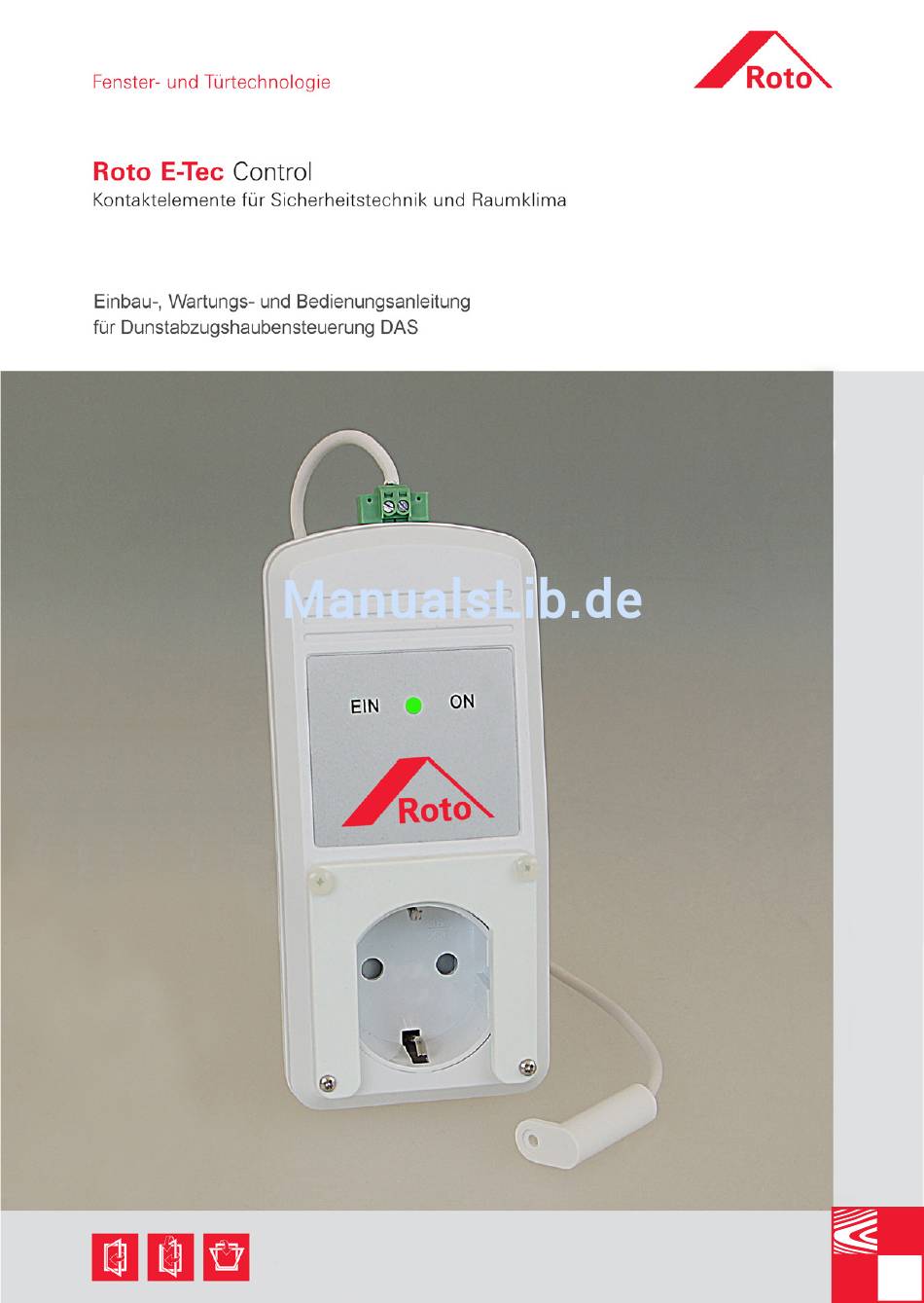

Roto E-Tec Control Bedienungsanleitung

Roto E-Tec Control Bedienungsanleitung

Dunstabzugshaubensteuerung
Vorschau ausblenden Andere Handbücher für E-Tec Control:
Inhaltsverzeichnis

Quicklinks

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Roto E-Tec Control

Inhaltszusammenfassung für Roto E-Tec Control

  • Seite 2: Einführung

    Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzu- stellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Bei Fragen wenden Sie sich an unsere Technische Beratung Tel.: +49 711 7598 0 Fax-Nr.: +49 711 7598 253 e-mail: info@roto-frank.de Zertifikate und Zulassungen...

  • Seite 3: Inhaltsverzeichnis

    Bestimmungsgemäße Verwendung Dieses Gerät ist ein Hilfsmittel zur Erhöhung der Sicherheit beim Betrieb eines Abluftgerätes wie z.B. einer Dunstabzugshaube oder einer Lüftungsanlage. Es schaltet dieses Abluftgerät nur dann ein, wenn sichergestellt ist, dass ein Druckausgleich durch ein offenes Fenster oder eine offene Tür mit dem Au- ßenbereich erfolgen kann.

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicher- heitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch. Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern dieses Gerätes nicht gestattet.

  • Seite 5: Lieferumfang

    Es ist anzunehmen, das ein gefahrloser Betrieb nicht mehr möglich ist, wenn: ƒ das Gerät oder die Anschlussleitungen sichtbare Beschädigungen aufweisen, ƒ das Gerät nicht mehr arbeitet, ƒ das Gerät unter ungünstigen Verhältnissen transportiert oder gelagert wurde. Bevor Sie das Gerät reinigen oder warten beachten Sie unbedingt folgende Sicherheitshinweise: Beim Öffnen von Abdeckungen oder Entfernen von Gehäuseteilen können spannungsführende Teile freigelegt werden.

  • Seite 6: Montage Des Magnetschaltersatzes

    Montage des Magnetschaltersatzes Achtung! Ist das für diese Installation ausgewählte Fenster mit einer Außenjalousie ausge- Mindestöffnung des Fensters stattet, muss eine konstruktive oder mechanische Vorrichtung zur Verhinderung Diese richtet sich nach: des vollständigen Schließens nachgerüstet werden. Bei Einsatz einer konstruktiven a.
  • Seite 7 Magnet und Magnetschalter mindesten 12 mm beträgt. (Abbildung 1und 2) ACHTUNG: dieses Produkt darf nur mit dem beiliegenden MVS-Ringmagnet betrieben werden. Andere ROTO MVS-Beschlagsteile als die beiliegenden dür- fen nicht zusammen mit dem System verwendet werden ! Abbildung 1 Abbildung 2 Alle Angaben beziehen sich auf eine Falzluft von 12mm.
  • Seite 8 Abbildung 3 Abschätzung der etwaigen Montageposition bei einer Flügelfalzhöhe(FFH) > 1000mm: Flügelfalzhöhe (FFH) x 0,1Dieser Wert ergibt eine Mindestöf- fnung von ca. 120mm. Montageposition für Fenster mit einer Flügelfalzhöhe (FFH) < 1000mm: 100mm Zur Abschätzung der erzielbaren Mindestöffnung eines Fensterflügels bei einer Montagehöhe des MVS Ringmagneten von 100mm kann ungefähr die Flügelfalzhöhe (FFH) x 0,12 angesetzt werden.

  • Seite 9: Montage Des Sicherheitsbügels

    tagehöhe gilt ab Achsermaß von 250 mm Für kleinere Achsermaße ist eine individuelle Montageposition unter Einhaltung der o.g. Tabelle für die Mindest- spaltöffnung durch den Installateur zu bestimmen Montage des Sicherheitsbügels (Umstecksicherung) Der Sicherheitsbügel dient dazu um ein versehentliches Umstecken des Abluftgerätes in eine nicht gesicherte Stromquelle zu verhindern.

  • Seite 10: Funktionsprüfung, Wartung Und Pflege

    Vorsicht!! Um das Gewinde nicht zu beschädigen, dürfen die Schrauben nicht mit zu großer Kraft angezogen werden. Funktionsprüfung Beachten Sie unbedingt die Sicherheitshinweise. Anschluss eines Abluftgerätes ƒ Montieren Sie den Magnetschaltersatz wie unter Kapitel Montage beschrie- ben. ƒ Prüfen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt.

  • Seite 11: Entsorgung, Technische Daten

    Wartung und Pflege Beachten Sie bitte die Sicherheitshinweise bevor Sie mit der Reinigung des Abluft-Sicherheitsschalters beginnen. Trennen Sie den Abluft-Sicherheitsschalter vom Netz bevor Sie ihn reinigen. Der Abluft-Sicherheitsschalter sollte nur mit einem leicht feuchten Tuch oder einem Pinsel gereinigt werden. Verwenden Sie auf keinen Fall aggressive Rei- nigungsmittel oder chemische Lösungen, da sonst der Abluft-Sicherheitsschal- ter beschädigt werden könnte.
